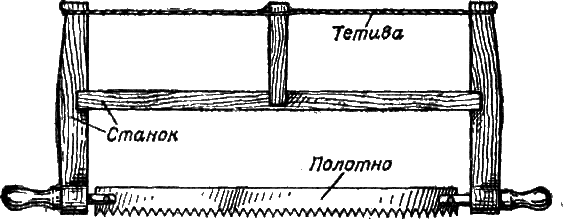

Рис. 10. Пила лучковая.

Рис. 11. Ножовка.

Ножовка (рис. 11) – полотно заделано одним концом в рукоятку. Узкие ножовки служат для пропиливания прорезей в досках.

Помимо перечисленного режущего инструмента плотник имеет в своем распоряжении много других рабочих предметов.

Рис. 12. Молоток ручник.

Рис. 13. Молот.

Молоток – бывает различных размеров; ручник (рис. 12) – небольшой стальной молоток, насаживаемый на деревянную рукоятку, имеет один конец плоский – для забивки, а другой – оттянутый с прорезью для вытаскивания гвоздей.

Молот (рис. 13) – весом от 1 до 2 кг – железный с наваренными сталью концами для ударов большой силы.

Рис. 14. Кувалда.

Кувалда (рис. 14) – весом 2—8 кг – для забивки крупных гвоздей, скоб и т. п.

Киянка (рис. 15) – деревянный молоток для работы долотом и стамеской, чтобы не размочаливать их рукояток.

Вспомогательными инструментами при плотничных работах являются:

Вьюшка с отвесом (рис. 16) – шнур, навитый на деревянную катушку, свободно вращающуюся на стержне с рукояткой. К концу шнура прикрепляется медный, железный или свинцовый отвес, благодаря которому шнуром поверяется вертикальность различных частей постройки. Натертый мелом или углем шнур служит для отбивания на досках и бревнах прямых линий, по которым производится обтеска.

Рис. 15. Киянка.

Рис. 16. Вьюшка с отвесом.

Наугольник (рис. 17) – деревянный или металлический – для прочерчивания линий под прямым углом к кромке и для проверки правильности обделки досок и брусков в поперечном направлении.

Рис. 17. Наугольник.

Рис. 18. Малка.

Малка (рис. 18). Прибор наподобие наугольника, но с линейками, соединенными на шарнире, что дает возможность изменять величину угла. Линейки удерживаются в неизменном положении нажимной гайкой с барашком (ушками), навинчивающеюся на соединяющую обе линейки ось.

Циркуль (рис. 19) – железный с дугою, прикрепленной к одной ноге и нажимным винтом с барашком – на другой ноге, чтобы сохранять неизменное расстояние между ножками.

Рис. 19. Циркуль.

Рис. 20. Ватерпас.

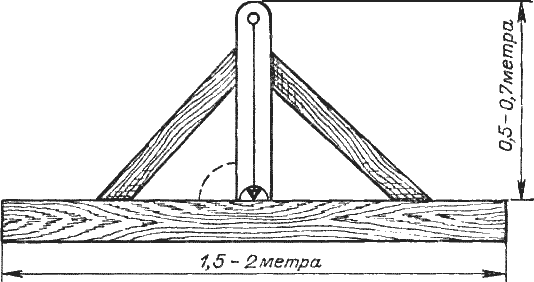

Ватерпас (рис. 20) – для проверки горизонтальности плоскостей – две деревянные плотно скрепленные рейки, в одной из которых сделаны дорожка и прорез для шнура с отвесом.

Уровень (рис. 21) – представляет из себя небольшую линейку, в которую заделана трубочка с жидкостью и небольшим воздушным пузырьком; при горизонтальном положении линейки воздушный пузырек устанавливается посредине трубки.

Иногда в той же линейке заделан в особом отверстии второй уровень под прямым углом к первому (а) для поверки вертикальности плоскостей.

Черта (рис. 22) – изогнутая железная пластинка с заостренными концами, распираемыми на определенное расстояние деревянным бруском, прикрепленным шнуром.

Рис. 21. Уровень.

Рис. 22. Черта.

Чертой пользуются для пригонки одного к другому бревен, брусьев или досок, ведя одну ножку по краю того бревна или доски, которые уже отесаны, а другую – по тому, который подлежит отеске.

Рис. 23. Напильник.

Напильники (рис. 23) – стальные стержни сильной закалки с насечкой. Служат для точки пил; в зависимости от поперечного сечения бывают треугольные, плоские, полукруглые и круглые – сообразно форме зубьев пилы.

Главным материалом, с которым имеет дело плотник, является дерево разных сортов и пород. Для строительных работ идет так называемый строевой лес, включающий следующие породы: сосну, ель, пихту, кедр, лиственницу. Наибольшим применением у нас пользуется сосна благодаря ее распространению в стране, достаточной прочности и удобству обработки. Твердость и прочность разных сортов зависят от почвы, на которой она растет, причем различают сосну рудовую – более богатую смолистыми веществами и более прочную и сосну мендовую – с древесиной светлой и менее прочной. Первая произрастает на местах сухих, а вторая на сырых.
