Ударно-спусковой механизм - куркового типа. При спуске курка последний ударяет по ударнику, расположенному внутри затвора, который разбивает капсюль. При сгорании порохового заряда, когда пуля проходит по стволу и минует газоотводное отверстие, часть пороховых газов поступает в газовую трубку и двигает газовый поршень, который, в свою очередь, давит на толкатель (шток). Последний оказывает влияние на затворную раму. Все вышеперечисленные части называются .подвижными. К тому времени как все эти подвижные части, -имеющие сравнительно большую, чем масса пули, общую массу, придут в заднюю крайнюю точку, пуля уже покинет канал ствола. Но инерция общей массы подвижных частей останется. Затворная рама, откатываясь назад под действием силы этой инерции, своей фигурной геометрией воздействует на затвор и поворачивает его. При этом боевые выступы затвора расцепляются с выточками ствольной коробки и происходит отпирание ствола. Далее затворная рама тянет затвор назад, он выбрасывателем-зацепом вытаскивает из патронника стреляную гильзу, закраина которой натыкается на отражающий выступ ствольной коробки, после чего гильза выбрасывается наружу через выводное окно крышки ствольной коробки.

Фото 40. Центральная часть винтовки СВД справа

Фото 41. Центральная часть винтовки СВД слева. Для отсоединения прицела повернуть на себя ручку зажимного винта 1

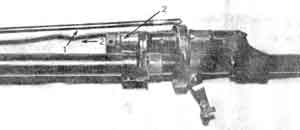

Фото 42. Ракурс со стороны выводного окна. Затвор удерживается в заднем крайнем положении поднятым остановом затвора:

1 - выступ-отражатель стреляной гильзы;

2 - выбрасыватель

Фото 43. Ракурс со стороны магазина:

– поднятый останов затвора;

– поднятый подаватель останова затвора

Двигаясь назад, затворная рама поворачивает курок вокруг оси и взводит его. По окончании инерции отдачи усилием пружины возвратного механизма затворная рама вместе с затвором возвращается в переднее положение. Если в магазине есть патроны, затвор подхватывает верхний из них (пли последний) и досылает его в ствол. Затворная рама продолжает движение вперед, при этом ее фигурная геометрия поворачивает затвор вокруг оси и происходит запирание ствола. При следующем выстреле вышеописанный цикл повторяется.

Когда в магазине израсходован последний патрон, подаватель магазина, поднявшийся к его горловине, воздействует на останов затвора (7 на фото 42, 43), который поднимается и препятствует возвращению затвора в переднее положение. В таком случае затвор после выстрела (последнего) останавливается в заднем крайнем положении и выводное окно остается открытым. Этим стрелок предупреждается о расходовании боекомплекта.

После замены пустого магазина на полный рукоятку затворной рамы достаточно чуть-чуть подать назад (при этом останов затвора освобождается и уходит вниз) и отпустить. Под действием возвратного механизма затворная рама продвинется вперед, винтовка окажется с патроном в стволе и готовой к выстрелу. При необходимости выстрелить одиночным патроном при вставленном магазине патрон через выводное окно "вдавливается" в полость магазина. При этом "шляпка" патрона должна находиться посреди губок магазина, там, где они расширены специально для удобства снаряжения. После чего патрон не обязательно отводить назад: его достаточно просто "втолкнуть" поглубже и прижать в сторону, затем чуть отвести назад и отпустить затворную раму.

При снаряжении магазина каждый патрон, после того как он будет "вдавлен шляпкой" посреди губок магазина, отводится назад до упора, затем в магазин аналогичным образом "вдавливается" очередной патрон.

При стрельбе с оптическим прицелом обязательно используется специальная кожаная щека-подставка, фиксирующая постоянное положение головы. Для стрельбы открытым прицелом щека не нужна. Она крепится и снимается при помощи защелки. Порядок разборки винтовки СВД представлен на серии фотографий 44-56.

Сборка производится в обратном порядке.

Фото 44. Перед разборкой:

– нажать защелку магазина 1;

– извлечь магазин 2

– снять предохранитель, отвести затвор назад, проверить оружие на отсутствие патрона

Фото 45. Разборка винтовки:

при снятом прицеле повернуть по часовой стрелке до отказа замыкатель крышки ствольной коробки 1 и поставить его на фиксатор

Фото 46. Разборка винтовки:

– отделить вверх крышку ствольной коробки с возвратным механизмом 1,

– при необходимости отстегнуть "щеку" 2

Фото 47. Разборка винтовки:

– затворную раму подать назад - 1;

– затворную раму извлечь вверх - 2

Фото 48. Разборка винтовки:

затвор 1 повернуть и извлечь из затворной рамы 2

Фото 49. Разборка винтовки:

замыкатель 1 прижать к газовой трубке 2 до упора

Фото 50. Разборка винтовки:

– повернуть замыкатель 1 по часовой стрелке; ~ сдвинуть вперед верхнее упорное кольцо 2

Фото 51. Разборка винтовки:

развести в стороны ствольные накладки

Фото 52. Разборка винтовки:

толкатель 1 отвести назад, вывести из гнезда поршня

Фото 53. Разборка винтовки:

– толкатель 1 подать вверх и отделить;
