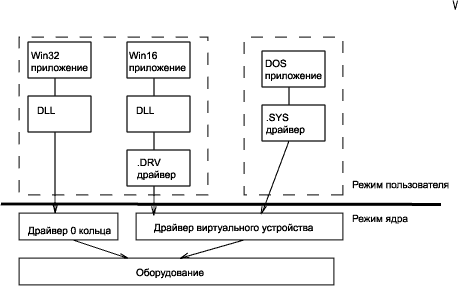

Рис. 1. Подсистема ввода-вывода Win 98.

В Windows 98 обработка запросов на ввод-вывод от приложений DOS и от старых Win16–приложений отличается от обработки запросов новых Win32–приложений. Для DOS–приложений создается своя виртуальная машина (DOS virtual machine), Win 16 и Win32 — приложения используют виртуальную машину Windows (System Virtual Machine). Обычно, когда приложение запрашивает операцию ввода-вывода (например, вызывает функцию API ReadFile — чтение из файла), этот запрос поступает в одну из системных DLL (в нашем случае — kernel32.dll). Оттуда запрос на операцию с внешним устройством передается сразу системным драйверам. Такая организация запроса Приложение→dll→Драйвер получила наибольшее распространение.

Система Windows 2000 имеет другую архитектуру, отличную от Win98. Это обусловлено повышенными требованиями к надежности, защите и переносимости этой системы (теоретически, Win2000 — переносимая система, и существуют реализации Win2000 под системы Alpha, MIPS и др.). В настоящее время именно благодаря этим особенностям Win2000 завоевывает все большую популярность, поэтому стоит рассмотреть особенности ее архитектуры подробнее.

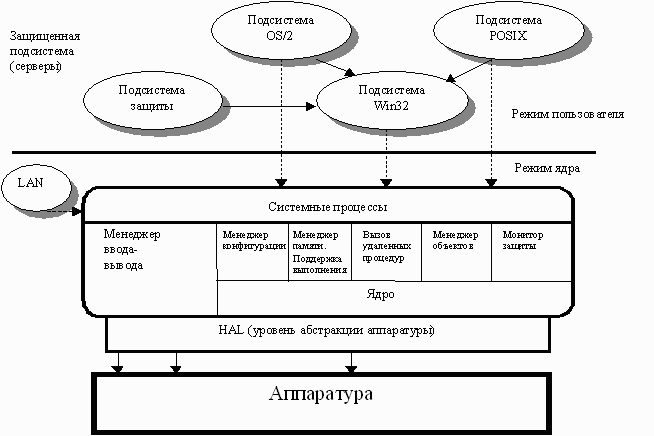

Рис. 2 — главные компоненты Windows2000.

Окружение Win2000 включает компоненты, которые работают в режиме пользователя (User mode) и в режиме ядра (Kernel mode). В режиме пользователя работают подсистема защиты, подсистема Win32-архитектуры (обеспечивает стандартные API — вызовы Windows), подсистема POSIX (обеспечение кроссплатформенности). В режиме ядра работают все основные компоненты системы: диспетчер ввода-вывода (I/O manager), диспетчер конфигурации (Configuration Manager), подсистема PnP, диспетчер управления энергопотреблением (Power Manager), диспетчер памяти (Memory Manager) и прочие жизненно необходимые службы. Драйвера в Win2000 включены в подсистему ввода-вывода. При этом драйвера тесно взаимодействуют практически со всеми компонентами ядра. Драйвера взаимодействуют с аппаратурой при помощи Hardware Abstraction Level, HAL (уровень абстракции аппаратуры). HAL — программный компонент ядра Win2000, который обеспечивает интерфейс ядра (в том числе и некоторых драйверов) с аппаратурой. Т.к. Win2000 – платформенно независимая система (уже сейчас есть версии Win2000 для процессоров Alpha и RISC), то HAL избавляет ядро от непосредственного общения с кэшем, прерываниями, шинами ввода-вывода и большинством прочих устройств, оставляя эту работу драйверам, специально написанным для данной системы. Таким образом, ядро системы представляется набором отдельных изолированных модулей с четко определенными внешними интерфейсами.

Все драйвера NT имеют множество стандартных методов драйвера, определенных системой, и, возможно, несколько специфических методов, определенных разработчиком. Драйвера Windows 2000 используют архитектуру WDM (Windows Driver Model). В Windows 2000 драйвера бывают следующих типов:

• Kernel mode drivers (драйверы режима ядра). Основной тип драйвера. Такие драйвера используются для решения общих задач: управление памятью, шинами, прерываниями, файловыми системами, устройствами хранения данных и т.п.

• Graphics drivers (драйверы видеокарт). Как правило, создаются одновременно с самой видеокартой. Очень сложны в написании, так как должны учитывать множество противоречивых требований и поддерживать множество стандартов. Скорее всего, вам не потребуется создавать ничего подобного.

• Multimedia drivers (мультимедиа-драйверы). Драйверы для :

 • Аудиоустройств — считывание, воспроизведение и компрессия аудиоданных.

 • устройств работы с видео — захват и компрессия видеоданных.

 • позиционных устройств — джойстики, световые перья, планшеты и пр.

• Network drivers (сетевые драйвера) — работа с сетью и сетевыми протоколами на всех уровнях.

• Virtual DOS Drivers — драйверы для виртуальных машин MS-DOS. Постепенно переходят в раздел рудиментарных.

В свою очередь, существует три типа драйверов ядра, каждый тип имеет четко определенные структуру и функциональность.

• Device drivers (драйвера устройств), такие как драйвер клавиатуры или дисковый драйвер, напрямую общающийся с дисковым контроллером. Эти драйвера также называются драйверами низкого уровня, т. к. они находятся в самом низу цепочки драйверов Windows NT.

• Intermediate drivers (промежуточные драйвера), такие как драйвер виртуального или зеркального диска. Они используют драйверы устройств для обращения к аппаратуре.

• File system drivers (FSDs). Драйверы файловых систем, таких как FAT, NTFS, CDFS, для доступа к аппаратуре используют Intermediate drivers и Device drivers.

Драйвера Windows 2000 должны удовлетворять следующим требованиям:

• Переносимы с одной платформы на другую.

• Конфигурируемые программно.

• Всегда прерываемые.

• Поддерживающие мультипроцессорные платформы.

• Объектно-ориентированные.

• Поддерживать пакетный ввод-вывод с использванием I/O request packets (IRPs, запросы ввода-вывода).

• Поддерживать асинхронный ввод-вывод.

Система ввода-вывода Windows 2000 имеет следующие особенности:

• Менеджер ввода-вывода NT представляет интерфейс для всех kernel-mode драйверов, включая драйвера физических устройств, драйвера логических устройств и драйвера файловых систем.

• Операции ввода-вывода послойные. Это значит, что вызов, сделанный пользователем, проходит через несколько драйверов, генерируя несколько пакетов запросов на ввод-вывод и "по пути" обращаясь к необходимым драйверам. К примеру, когда приложение пытается открыть файл, подсистема ввода-вывода Windows делает запрос к драверу файловой системы; драйвер файловой системы обращается к промежуточному драйверу; и лишь промежуточный драйвер обращается непосредственно к винчестеру. Такая архитектура построения системы существенно повышает ее гибкость и снижает общую стоимость разработки.
