количество АУ х стволов (тип АУ)…2x2 - 76/ 60 (АК-726)

количество АУ х стволов (тип АУ)…2x2 - 30-мм (АК-230)

количество АУ х стволов (тип АУ)…2x1 20-мм (М71)

СУ…«Рысь» (МР-104)

Противолодочное:

количество ТА х труб (тип ТА) 2 x 3- 324-мм (Мк 32)

тип торпед…А-244

количество РВУ ж стволов (тип РБУ) 1 • 12-213-мм (РБУ-6000) боекомплект…60 РГБ-60

СУ…«Буря 1»

Радиоэлектронное:

РЛС обнаружения ВЦ и НЦ… «Рубка» (МР-302)

РЛС навигационная.,…«Дон-2»

СУ ПКР и АУ…9LV200

пассивные средства РЭП

(количество ПУ х направляющих)…«Barricade» (2 х 24 -75-мм), 2 ПУ ПК 16

ГАС с подкильной антенной… «Аргунь»

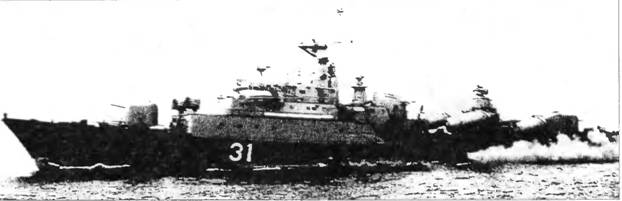

Разработка проекта большого патрульного корабля была начата в СФРЮ в начале 1980 г. и велась Институтом военного кораблестроения в Загребе (Хорватия). Корабль предназначен для несения дозорной службы в акватории Адриатического моря, обеспечения ПЛО и ПВО конвоев и действий легких сил флота. В качестве прототипов конструкторы выбрали СКР пр. 1159 (в части состава и компоновки ГЭУ, а также состава вооружения) и индонезийский учебный корабль Ki Hajar Dewan-tara (в части общей конструкции корпуса и систем) '\ В отличие от ГЭУ пр. 1159 на Kotor использованы дизели «SEMT-Pielstick». Имеются различия в составе и компоновке вооружения. Так, на корме установили шесть (2 х 3) торпедных аппаратов, а ПУ ПКРК направили в нос, разместив у носового среза надстройки, АК-230 находится в районе дымовой трубы, а на надстройке - 2 х 20-мм АУ М71. Для управления оружием используются шведские системы ВЕАВ 9LV200.

1* Проект учебного корабля Ki Hajar Dewantara был разработан Институтом военного кораблестроения СФРЮ.

Япония в большой степени зависит от морских коммуникаций и, прежде всего, от связи с нефтедобывающими странами района Персидского залива. Имеет ряд неурегулированных территориальных вопросов с соседними странами, в частности -с Россией. Все зто привело к необходимости иметь развитые эскортные силы. В настоящее время Япония располагает самым мощным надводным флотом в Азии.

ФРЕГАТ TONE

Название Завод-строитель Закладка Спуск на воду Вступление в строй

Abucuma DE 229 Ф. «Mitsui», Тамано 17.03.88 21.12.88 12.12.89

Jintsu DE 230 Ф. «Hitachi», Майдзуру 14.04.88 31.01.89 28.02.90

Ohyodo DE 231 Ф. «Mitsui», Тамано 08.03.89 19.12.89 23.01.91

Sendai DE 232 Ф. «Sumitomo», Урага 14.04.89 26.01.90 15.03.91

Chikuma DE 233 Ф. «Hitachi», Кобе 14.02.91 25.01.92 24.02.93

Tone DE 234 To же 08.02.91 06.12.91 08.02.93

Водоизмещение, т:

стандартное…2 050

полное… 2 550

Главные размерения, м:

длина наибольшая… 109

ширина наибольшая… 13,4

осадка при полном водоизмещении… 3,8

осадка максимально выступающей частью…7,8

Главная энергетическая установка:

тип… дизель-газотурбинная,

только с раздельной работой двигателей

количество х тип ГТД

–  суммарная длительная мощность, л.с… 2 х SM1A -26 650

количество х тип ДД -

–  суммарная длительная мощность, л.с…2 х S12U-MTK -6 000

количество гребных винтов…2 ВФШ

Скорость хода наибольшая, уз…27

Дальность плавания ходом 10 уз, мили… 1400

Экипаж, чел… 120

Вооружение:

Комплексы противокорабельных ракет:

тип комплекса…«Harpoon»

ПУ… 2x2

боекомплект…4 ПКР RGM-84C

Противолодочные ракетные комплексы:

тип комплекса…«ASROC»

количество ПУ х направляющих (тип ПУ)… 1 х 8 (Мк 112)

боекомплект…8 ПЛУР RUR-5A

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)… 1 x 1 -76/62 («ОТО Breda Compact DP»)

СУ…тип 2-21

количество АУ х стволов (тип АУ)…1 х 1 - 20-мм (Мк 14 «Vulkan Phalanx»)

Противолодочное:

количество ТА х труб (тип ТА)…2 х 3 -324-мм (тип 68)

тип торпед…Мк 46 мод. 5

Авиационное:

ВПП… светотехническое с системой

принудительной посадки «Vertrep»

Радиоэлектронное:

БИУС… OYQ-6 с Link 14, SATCOM

РЛС обнаружения. ВЦ… OPS-14C

РЛС обнаружения НЦ…OPS-28D l*

РЛС обнаружения НЦ…OPS-28C 2*

РЛС навигационная… OPS-19В

средства РТР…NOLQ-6C

активные средства РЭП…OLT-3

пассивные средства РЭП

(количество ПУ х направляющий)… SRBOC Мк 36 (2 х 6-130-мм ПУ)
