количество ТА х труб (тип ТА)…2 х 2 -324-мм (Мк 32 мод 5)

тип торпед…Мк 46 мод. 5

Радиоэлектронное:

БИУС…SEWACO-IV с системами Link 11, SATCOM

РЛС обнаружения ВЦ…LW 08

РЛС обнаружения ВЦ и МЦ…SMART

РЛС УО… 2 х STIR 240 + 1 х STIR 180

комплекс РЭБ…«Ramses»

пассивные средства РЭП

(количество ПУ х направляющих)…SRBOC Мк 36 (2 х 6 - 130-мм)

ГАС с подкильной антенной…SQS-509

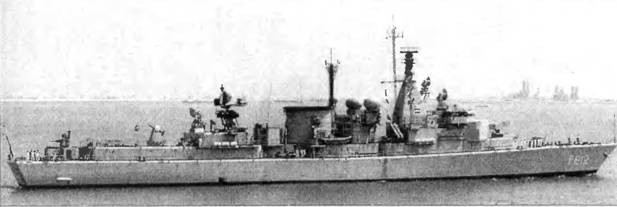

Изначально Jacob van Heemskerck должен был строиться как 11-й фрегат типа Kortenaer, однако на основе опыта англо-аргентинского конфликта 1982 г было решено усилить зенитное вооружение за счет установки ЗРК зональной обороны «Standard SM-1» («Tartar»). С этой целью с корабля убрали 76-мм АУ, вертолет, ангар, ВПП и перепланировали часть помещений. 12-й корабль серии {Witte de With) также вооружили ЗРК ((Standard SM-1». Оба корабля являются флагманами соединений «стандартных» фрегатов и обеспечивают их ПВО. Система SATCOM была установлена на Jacob van Heemskerck в 1993 г., а на Witte de With - в 1994 г. Одновременно на последнем РЛС DA 05 заменили на РЛС SMART. На первом корабле эти работы провели в 1996 - 1997 гг. Корпус фрегата разделен водонепроницаемыми переборками (доходящими до главной палубы) на 14 отсеков. Б остальном Jacob van Heemskerck полностью повторяет прототип - фрегат Kortenaer.

ФРЕГАТ VAN SPEIJK

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Karel Doorman F 827 «Koninklijke Maatschappij De Schelde», Флюсинг 26.02.85 20.04.88 31.05.91

Van Speijk F 828 To же 01.10.91 01.03.94 01.01.95

Willem van der Zaan F 829 To же 06.11.85 21.01.89 28.11.91

Tjerk Hiddes F 830 To же 28.10.86 09.12.89 03.12.92

Van Amstel F831 To же 03.05.88 19.05.90 27.05.93

Abraham van der Hulst F 832 To же 08.02.89 07.09.91 15.12.93

Van Nes F 833 To же 10.01.90 01.06.92 02.06.94

Van Galen F834 To же 07.06.90 01.12.92 01.12.94

Водоизмещение, т:

стандартное… 2 850

полное… 3 320

Главные размерения, м:

длина наибольшая (по КВЛ)… 122,3 (114,2)

ширина наибольшая… 14,4

осадка при полном водоизмещении…4,3

Главная энергетическая установка:

тип…дизель-газотурбинная,

только с раздельной работой двигателей

количество х тип ГТД -

–  суммарная мощность, л.с…2 х SM1C -33 800

количество х тип ДД -

–  суммарная мощность, л.с., 2 х 12SW280 -30 880 количество гребных винтов…2 ВРШ

Скорость хода, уз:

наибольшая…30

под ДД…21

Дальность плавания ходом 18 уз, мили…5 000

Экипаж, чел. (в том числе офицеров)… 156 (16)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…«Harpoon»

количество ПУ х направляющих (тип ПУ)…2 х 4 (ТПК)

боекомплект…8 ПКР RGM-84D

Зенитный ракетный комплекс:

тип комплекса…«NATO Sea Sparrow»

количество ПУ х направляющих (тип ПУ)…2x8 (Мк 48 мод. 1)

боекомплект… 16 ЗУР RIM-7P

СУ… Мк 91 мод. 3

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)… 1 х 1 - 76/62 («ОТО Ме1ага»)

количество АУ х стволов (тип АУ)…1 х 1 - 30-мм («Goalkeeper»)

количество АУ х стволов (тип АУ)…2 х 1 -20/70 («Oerlicon»)

Противолодочное:

количество ТА х труб (тип ТА)…2 х 2 -324-мм (Мк 32 мод. 9)

тип торпед…Мк 46 мод. 5

Авиационное:

количество х тип вертолетов… 1 х «Lynx» SH-14B

оборудование ВПП…светотехническое

тип ангара…палубный

Радиоэлектронное:

БИУС… SEWACO-V1IB с системами Link 11, S АТС ОМ

РЛС обнаружения ВЦ…LW 08

РЛС обнаружения ВЦ и НЦ…SMART

РЛС обнаружения НЦ… «Scout»

РЛС навигационная… тип 1226

РЛС УО…2 х STIR

ОЭСУ… IRSCAN 1*, VESTA

комплексы РЭБ…APECS II, AR 700

пассивные средства РЭП

(количество ПУ х направляющих)…SRBOC Мк 36 (2 х б 130-мм)

ГАС с подкильной антенной… PHS-36

ГАС с ГПБА… DSBV61

система противоторпедной защиты…SLQ-25/«Nixie»
