2* С телевизионным и инфракрасным каналами и двумя лазерными дальномерами.

При постройке фрегатов типа Broadsword данной серии был полностью учтен опыт англо-аргентинского конфликта. Кроме того, они приспособлены для роли флагманских и штабных кораблей. В отличие от предшествующей серии данные корабли получили на вооружение 114-мм АУ, ЗАК, ПКР «Harpoon» (вместо ПКР «Exocet»), новые, более совершенные системы управления огнем (в частности, систему «Sea Archer» GSA8B), новейшую ГАС типа 2050 (вместо типа 2016), лазеры, предназначенные для временного ослепления пилотов атакующих самолетов, с дальностью действия до одной мили, зенитные комплексы ближнего рубежа «Goalkeeper» и четыре 30-мм АУ BMARC.

На фрегатах этой серии установили более совершенные противопожарные системы, вместо пожарных насосов типа «Rover» - насосы типа «Godia»; топливные цистерны сгруппировали в районе миделя в междудонном пространстве, причем подача топлива осуществляется исключительно специальными насосами (а не самотеком из расходной цистерны, как на Boxer).

Корабли спускались на воду с большим процентом готовности. Так, например, на Campbeltown она составляла 85%. По мнению специалистов ВМС Великобритании, фрегаты Broadsword третьей серии вполне отвечают предъявляемым к ним требованиям. Однако из-за высокой стоимости их постройки и эксплуатации серию ограничили четырьмя единицами, отдав предпочтение фрегатам типа Duke (пр.23).

Тип Boxer 1* (Broadsword, пр. 22 серия II) - 2 единицы

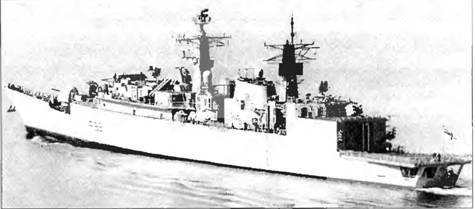

ФРЕГАТ COVENTRY

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Sheffield F96 Ф. «Swan Hunter Shipbuilders», Уэллсенд 29.03.84 26.03.86 26.07.88

Coven try F98 То же 29.03.84 08.04.86 14.10.88

1* Вся серии насчитывала тесть единиц. Первые четыре корабли Boxer, Beaver, brave и London в 19*)*) г. были выведены из состава флота и предназначены для продажи другим странам.

Водоизмещение, т:

стандартное…,… 4 100

полное… 4 800

Главные размерения, м:

длина наибольшая (по КВЛ)… 148,1 (137,8), 146,5 1*

ширина наибольшая… 14,8

осадка при полном водоизмещении…6

Главная энергетическая установка:

тип…газотурбинная, с раздельной работой

форсажных и маршевых двигателей

количество х тип форсажных ГТД -

–  суммарная мощность, л.с…2 х SMIC 44 U00

количество х тип форсажных ГТД -

–  суммарная мощность, л.с… 2 х ТМ3В- 50 000

количество х тип маршевых ГТД -

–  суммарная мощность, л.с… 2 х RM1C-9 900

количество гребных винтов…2 ВРШ

Скорость хода наибольшая, уз… 30, 28 1*

Дальность плавания ходом 18 уз, мили 4 500

Экипаж, чел. (в том числе офицеров) 2/3 (33)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса… «Exocet»

количество ПУ х направляющих… 4x1

боекомплект… 4 ПКР ММ 38

СУ… GWS 50

Зенитный ракетный комплекс:

количество х тип комплекса… 1 х «Sea Wolf»

количество ПУ х направляющих (тип ПУ)…2x6 (ТПК)

боекомплект…32 ЗУР

СУ…GWS 25 Mod 3 с двумя РЛС типа 911

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)…2 х 2 -30-мм (GCM-АОЗ)

количество АУ х стволов (тип АУ)…2 х 1 - 20-мм (GAM-B01)

Противолодочное:

количество ТА х труб (тип ТА)… 2 х 3 -324-мм (STWS Мк 2)

тип торпед… «Stingray»

Авиационное:

количество х тип вертолетов…2 х «Lynx» НМЛ 3/8, или 1 х «Sea King» HAS 5, пли «Merlin» EH 101

оборудование ВПП… светотехническое

тип ангара. палубный

Радиоэлектронное:

БИУС…CASC 1 с системами Link 11, Link 14, SCOT 1С SATCOM

РЛС обнаружения ВЦ и НЦ…тип 967М 2. тип 967/968 4*

РЛС навигационная…,… тип 100I

средства РТР… UAA-2

активные средства РЭП… тип 670

пассивные средства РЭП… «Sea Gnat» (4x6 130-мм ПУ)

ГАС с подкильной антенной…тип 201O

ГАС с буксируемой антенной.…тип 2031Z

система противоторпедной защиты… тип 182

1* У Beaver и Boxer

2* На Brave

3* На Brave, Sheffield и Coventry

4* На Sheffield и Coventry
