Как и в предыдущем случае, вам потребуются сетевые карты, но уже с UTP-разъемом (их также называют или RJ-45, или "под витую пару") — по числу компьютеров. Цены на сетевые адаптеры — от 5 до 50$, но не стоит покупать ни самые дешевые, ни самые дорогие. Выберите среднее.

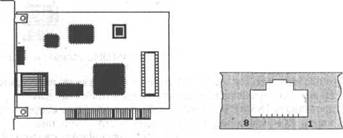

Рис. 10.3. Слева — PCI сетевой адаптер (изображение уменьшено) и справа — разъем под RJ-45 (изображение увеличено)

Просчитайте расстояние между компьютерами (по пути прокладывания кабеля). Прибавим на всякий случай 5—10 м. Длина одного сегмента кабеля не должна превышать 100 м.

Кабель "витая пара" ("Twisted Pair") состоит из «пар» проводов, закрученных друг вокруг друга и вокруг других пар в пределах одной оболочки. Пара состоит из двух проводов ("Ring" и 'Tip") и имеет номер; так что провод можно идентифицировать как Ring1, Tip1, Ring2, Tip2 и т. д. Кроме того, каждая пара в оболочке имеет свою цветовую схему (см. рис.):

• синий/бело-синий — 1-я пара;

• оранжевый/бело-оранжевый — 2-я пара;

• зеленый/бело-зеленый — 3-я пара;

• коричневый/бело-коричневый — 4-я пара.

Для вашей сети оптимальным выбором будет витая пара категории 5 (cat. 5), которая используется для Передачи данных со скоростью до 100 Мбит/с. Применяется в сетях 100Base-TX и др. Обычно на проводе указывается его категория: "… CATEGORY 5 UTP…"

На каждый кабель потребуется по два разъема (вилки) RJ-45. Чтобы добавить к функциональности красоту, можно приобрести к ним защитные колпачки. Разъемы нужно закрепить на кабеле и обжать. При наличии обжимного инструмента это не составит труда; но можно обжать разъемы и у продавцов на рынке, и дедовским способом — отверткой (см. рис. 10.4, далее).

Для подключения двух компьютеров достаточно кабеля. Если же нужно соединить больше компьютеров, то потребуется хаб (hub) или свитч (switch). Схему сети можно представить несколькими способами (см. рис. рядом). Если компьютеры расположены в пределах 100 м, то проще всего выбрать хаб с несколькими портами. Позаботьтесь, чтобы портов было больше, чем компьютеров. Хотя существует и вариант соединения нескольких хабов дополнительным ("cross-over") кабелем.

Отличие хаба от свитча состоит в том, что хаб, получив пакеты для определенного адреса, разбрасывает их по всей сети, а компьютер-получатель их забирает. Свитч работает как маршрутизатор: получив информацию, отправляет ее конкретному компьютеру. Рассмотрим соединение двух и более компьютеров через хаб или свитч.

Кабели укладывают в специальные короба либо закрепляют, чтобы не повредить. (Витую пару можно повредить, пару раз наступив на кабель.) На концах оставляем несколько "лишних"-метров.

Надеюсь, вы запаслись наконечниками RJ-45. Надежно уложив кабель, приступаем к обжимке. Для соединения двух компьютеров используется одна схема, а для соединения компъютер-хаб (или свитч) — совершенно другая.

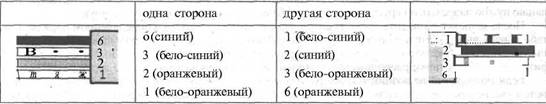

Для соединения двух компьютеров изготовьте «cross-over» кабель по схеме, приведенной ниже. Использовать можно как 4-, так и 8-проводной кабель. Для 4-проводного кабеля:

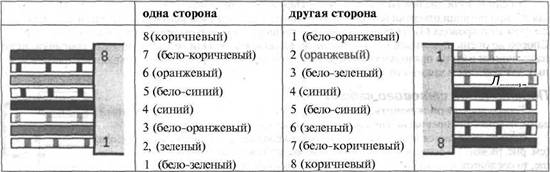

Для 8-проводного кабеля (четыре пары):

Опять же, рассмотрим вариант 4-проводного и 8-проводного кабеля. Для 4-проводного кабеля 10Base-T/100Base-TX:

Для 8-проводного кабеля (четыре пары) EIA/TIA-568A:

Конечно, есть и другие варианты раскладки, но от этого работа сети ни хуже, ни лучше не становится. Осталось обжать наконечники и соединить компьютеры в единую и работоспособную сеть.

Кабели разложены и разведены, можно приступать к обжимке наконечников. Лучше всего — специальным инструментом. При зачистке плоский кабель упирают в специальный выступ на устройстве, расположенный в области зачистки, чтобы получить глубину зачистки под стандартный разъем. Кабель зажимают и рывком зачищают. Зачистка круглых кабелей витых пар сложнее: наружную изоляцию нужно надрезать по кругу, поворачивая кабель, а затем снять изоляцию вручную.
