Окончательно судовой радиолокатор прописался в ходовой рубке гражданских судов после освоения диапазона волн длиной 3 см, применение которых позволило резко сократить размеры антенн и приемо-передающих устройств, и появления новых, надежных электронных компонентов, существенно повысивших надежность радара и предельно упростивших его эксплуатацию. Однако возможность их установки на относительно небольшие суда появилась лишь после широкого внедрения микроэлектроники, в первую очередь, твердотельных сверхвысокочастотных приборов, микропроцессоров и больших жидкокристаллических матриц (экранов), позволившим, в сочетании с современными методами обработки сигналов, получить компактные, надежные, экономичные и удобные в эксплуатации приборы.

Прежде, чем переходить к конкретным приборам, кратко познакомимся с основными элементами и принципами работы радиолокатора.

Любой радиолокатор имеет три основных элемента – антенну, приемопередатчик и дисплей (рис. 70). В современных судовых радарах два первых элемента, как правило, объединяются в отдельный модуль, обычно называемый сканером (от слова «сканировать» – просматривать, искать).

При работе вращающаяся в горизонтальной плоскости антенна радара (рис. 71) излучает вырабатываемые передатчиком короткие высокочастотные импульсы (т. н. «зондирующие импульсы») и принимает отраженные от различных объектов сигналы. Приемник выделяет отраженные сигналы из шумов и передает их на дисплей, в котором осуществляется их усиление, выделение из различных помех (шумов) и отображение окружающего пространства на экране индикатора кругового обзора. Наблюдая на экране радиолокационную обстановку вокруг судна, оператор производит визуальное обнаружение целей (под целью в радиолокации понимается любой обнаруженный радаром объект), измерение их дальности и азимута относительно судна и управление работой радара.

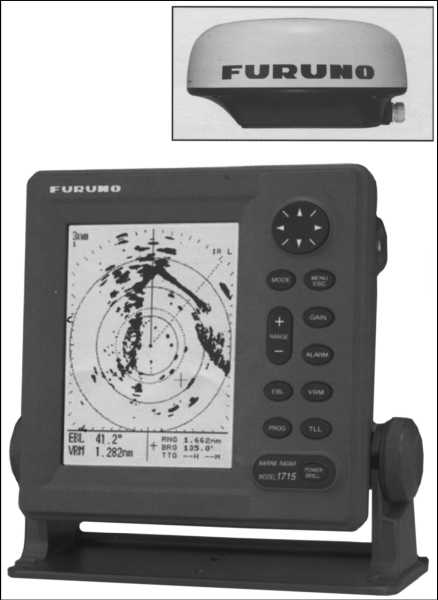

Рис. 70. Состав судового радиолокатора

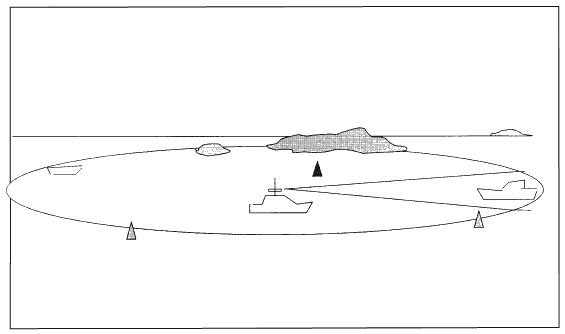

Рис. 71. Принцип действия судового радиолокатора

Функциональные возможности радиолокатора определяются рядом характеристик, понимание которых позволяет сделать правильный выбор аппарата, в той или иной степени удовлетворяющего потребностям владельца судна. Познакомимся с некоторыми из них.

Дальность действия

Дальность действия радара, указываемая в его паспортных данных – это его важнейший, но далеко не однозначный показатель, и в реальных условиях дальность обнаружения различных целей не всегда будет совпадать с заявленной.

Дальность обнаружения зависит от многих факторов – отражательной способности цели (характеризуемой т. н. ЭПР – эффективной поверхностью рассеяния), ее контрастностью по отношению к фону, высотой антенны и цели, состоянием атмосферы и моря. Поэтому, данная характеристика задается дифференцированно по типам целей и условиям работы радара. В соответствии с требованиями Международной Морской Организации IMO, при нормальных условиях распространения радиоволн, высоте установки антенны РЛС 15 м над уровнем воды и при отсутствии помех от моря, РЛС должна обеспечивать четкую индикацию:

Береговой черты:

– при высоте берега до 60 м на расстоянии до 20 морских миль;

– при высоте берега до 6 м на расстоянии до 7 морских миль.

Надводных объектов:

– судов валовой вместимостью 5000 т на расстоянии 7 морских миль независимо от ракурса;

– небольшого судна длиной 10 м на расстоянии 3 морских мили;

– объектов, аналогичных навигационному бую, имеющих ЭПР приблизительно 10 кв. м, на расстоянии 2 морских мили.

Поскольку обнаружение целей возможно только при наличии прямой видимости, то, зная высоту установки антенны радара и ориентировочно высоту цели, можно определить предельную дальность обнаружения в километрах, пользуясь известным выражением:

где h1 и h2 – высота установки антенны и высота цели над уровнем моря в метрах.

Обычно в паспортных данных приводят максимальную (инструментальную) дальность, составляющую для большинства компактных яхтенных радаров 16–36 морских миль.

В реальных условиях радиолокационное наблюдение ведется, как правило, на меньших расстояниях, определяемых потребностями судовождения. В этих случаях использование развертки экрана с максимальной дальностью нецелесообразно, т. к., это приводит к существенной перегруженности экрана и к уменьшению размеров цели, что затрудняет ее обнаружение. Поэтому, в радарах существует несколько так называемых шкал дальности – значений, в пределах которых может работать радар. Ниже приведен набор шкал дальности одного портативного радиолокатора:

Дальность (миль)

0,125 0,25 0,5 0,75 1,5 3,0 6,0 12 16

Такое большое количество шкал позволяет получать общее представление об окружающем пространстве на больших расстояниях и получать детальное радиолокационное изображение на дальностях, наиболее важных для обеспечения безопасности плавания. Кроме того, в некоторых радарах имеется возможность выделения и просмотра в укрупненном масштабе отдельных участков окружающего пространства.
