Размер и кривизна дуги зависит от ширины диаграммы направленности преобразователя. Чем шире конус излучения, тем более ярко выражена дуга.

При вхождении рыбы в конус излучения ее изображение будет тонким из-за ослабления мощности на краях диаграммы. При ее приближении к центру толщина дуги будет увеличиваться и, в центре диаграммы станет наибольшей. При выходе рыбы из зоны излучения картина будет изменяться в обратном порядке – уменьшаться.

Если рыба проходит по краю конуса, то дуги может не получиться или она будет очень небольшой. Наличие в эхолотах функции Fish Symbols позволяет отображать принятые сигналы в виде символов – «рыбок» различных размеров. Эта функция может использоваться только при работе эхолота в автоматическом режиме. При включенной функции Fish Symbols отображает только символы, не выводя на экран никакие другие отметки.

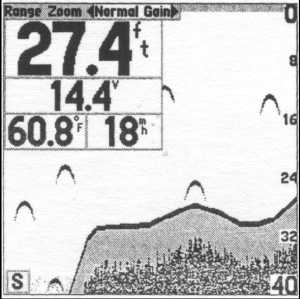

Рис. 17. Изображение рыбы в виде дуг

Ряд моделей рыбопоисковых эхолотов имеют возможность подключения датчиков бокового обзора. В этом случае они могут вести обнаружение рыбы не только под судном, но и по обеим сторонам от него.

Ответ на этот вопрос, казалось бы, весьма прост – эхолот ищет и находит рыбу, и это является его основным предназначением. Однако однозначность этого ответа может казаться абсолютно справедливой только начинающему рыболову. Каждый мало-мальски грамотный рыбак знает, что рыба не распределяется равномерно по пространству водоемов, а собирается в определенных местах, определяемых рельефом дна, резкими изменениями глубин и даже перепадами температур между слоями воды. Интерес могут представлять коряги, камни, ямы, растительность. Иными словами, рыба не только ищет, где глубже, но и где ей лучше ночевать, охотиться, маскироваться, кормиться. Поэтому первостепенная задача эхолота – это определение глубин водоема и изучение рельефа дна.

Результаты измерения глубины на экране эхолота осуществляются двумя способами – в графической форме (отображение рельефа дна на фоне шкалы глубин) и в цифровой форме в углу экрана. Следует иметь в виду, что при работе эхолота на предельно малых глубинах могут возникнуть проблемы с измерениями, связанными, в первую очередь, с наличием у любого эхолота «мертвой зоны», а также наличием сильных отражений от находящихся вне конуса излучения предметов и участков дна, облучаемых боковыми лепестками диаграммы. Такие помехи особенно заметны в эхолотах, не имеющих автоматической регулировки усиления.

Отображение рельефа дна

При измерении глубины вдоль правой границы экрана отображается в виде точки текущее значение измеряемой глубины. Для обеспечения возможности наблюдения за рельефом эта точка сохраняется на экране и сдвигается по нему справа налево на один шаг, а ее место занимает новая точка, соответствующая очередному отсчету глубины. Затем происходит следующий сдвиг – так запоминается каждая последующая точка через промежутки времени, равные периоду следования зондирующих ультразвуковых импульсов. В результате на экране появляется линия, являющаяся отображением рельефа дна. Следует особо отметить, что полученная линия отображает рельеф на пути, уже пройденным судном, что следует учитывать при выборе позиции для ловли.

Следует также иметь в виду, что текущее значение глубины под судном отображается на шкале на правой стороне экрана. Это значение повторяется так же на экране и в цифровой форме.

Если судно неподвижно, то глубина под ним не меняется и, следовательно, линия будет прямой и горизонтальной (рис. 18).

При движении судна над неровным дном отметка глубины в правом углу экрана будет менять свое положение соответственно изменению глубины под датчиком эхолота. При уменьшении глубины каждая последующая точка будет располагаться выше предыдущей, при увеличении глубины – ниже предыдущей (рис. 19). В результате на экране появляется линия, повторяющая рельеф дна на пути следования судна.

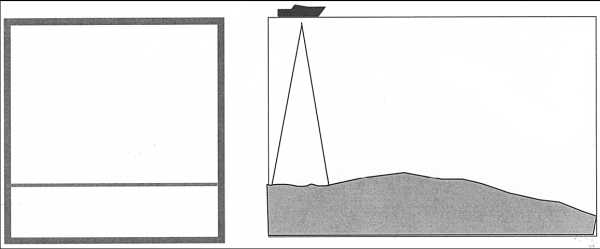

Рис. 18. Изображение на экране при неподвижном судне

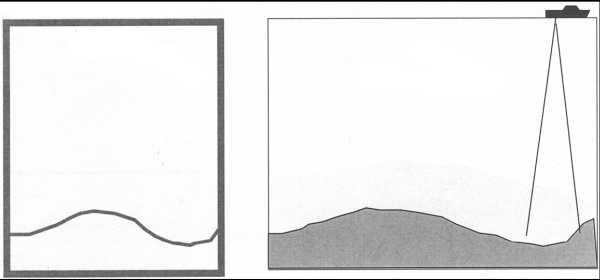

Рис. 19. Изображение рельефа дна на экране при движении судна

Для рыбака наибольший интерес представляют самые различные неоднородности рельефа дна, так как на них чаще всего ловиться рыба. Это могут быть песчаные «косы», намываемые течением с внутренней стороны на повороте реки (рис. 20), и резкие переходы на подмытых течением внешних берегах (рис. 21). Места с такими резкими переходами должны интересовать рыбака, т. к. на них может находиться крупная рыба.

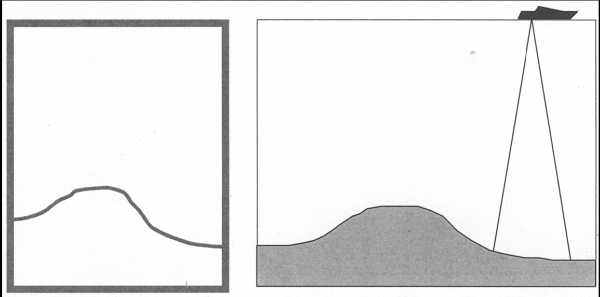

Рис. 20. Изображение на экране песчаной косы

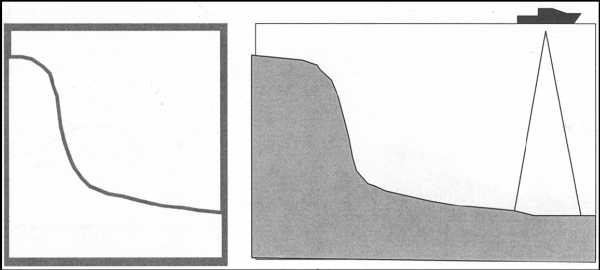

Рис. 21. Изображение на экране внешнего берега при повороте реки

На озерах Карелии и Белом море часто встречаются подводные скалы самых разных размеров – небольшие «луды и корги» (рис. 22), и обширные галечные либо каменистые «банки» – любимые места крупной хищной рыбы. Недаром профессиональный лов рыбы в море ведется, в основном, на банках. Автору этих строк как-то довелось на одной луде в Белом море в компании двух приятелей за каких-то 20 минут наловить на голые крючки ведро трески.

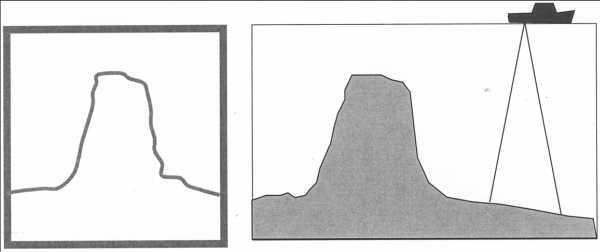

Рис. 22. Изображение на экране подводных скал

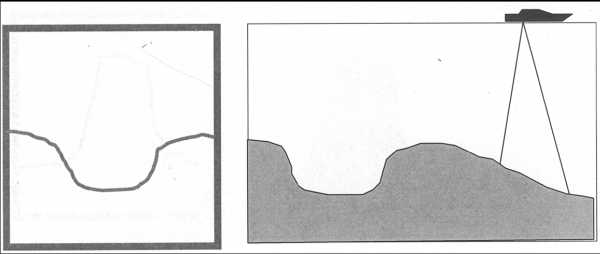

Рис. 23. Изображение на экране подводных ям

Еще один предмет поиска для рыбака – это ямы, в которых может находиться крупная хищная рыба (рис. 23).

Вообще, любые резкие изменения глубин привлекают рыбу и позволяют надеяться на ее обнаружение на данных участках. При ведении поиска с использованием эхолота следует искать участки, отличающиеся от преобладающего рельефа дна. На мелких участках нужно искать впадины и ямы, на глубоких участках – гребни, косы, луды, перекаты, на изрезанных участках – ровные площадки.
