На правой диаграмме мы сразу четко видим, что прибыль растет.

Ненамеренная ошибка

Правильная диаграмма

Намеренный обман

Правильная диаграмма

В примере 2 линии разметки, нарисованные в перспективе, создают впечатление, что продажи растут. Это неверно, как мы можем видеть на правой диаграмме.

Суть в том, что диаграмма – это рисунок, на котором изображены взаимосвязи, и этот рисунок имеет первостепенное значение. Все остальное – заголовки, отметки, шкалы – только называет и поясняет рисунок. Самое важное в изображении – это производимое им впечатление. Выбор шкалы является важным инструментом, помогающим создать нужное впечатление. Вот пример того, насколько серьезна роль шкалы в формировании представления об основной идее диаграммы. Какой рисунок вы выберете – А или Б?

А

Б

Нетрудно ответить: «Что-то среднее». Однако и этот ответ может оказаться неверным. Решение должно опираться на ваше профессиональное понимание роли изменений. В отличие от изменения цены напольной плитки на один цент изменение в 1 тыс. долларов в многомиллионном контракте может оказаться несущественным. Сообразуясь с этим, следует выбирать шкалу для отображения вашего представления о роли того или иного изменения: возможно, левый рисунок подойдет для контрактов, а правый – для напольной плитки.

Чтобы диаграммы правильно передавали вашу оценку роли тех или иных изменений, учитывайте факторы, влияющие на рисунок:

Форма диаграммы – от низкой и широкой до узкой и высокой.

Шаг шкалы – от 0 до 5, от 0 до 10 или от 0 до 25.

Эти и другие важные моменты, связанные со шкалами, рассматриваются в комментарии к диаграммам в данной главе.

Диаграмма 1 иллюстрирует простейшее – и единственно верное – использование круговой диаграммы: сравнение нескольких компонентов. Для различения компаний использованы четыре оттенка заливки. Самый темный из них отведен компании А, чтобы акцентировать внимание на данных, указанных в заголовке.

№ 1

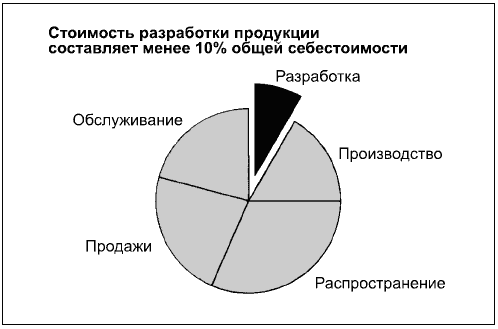

Диаграмма 2 показывает два способа привлечения внимания к компоненту: 1) использование более темной заливки и 2) отделение сегмента от остальной части круга. В данном примере компоненты расположены согласно обычному в бизнесе циклу операций.

№ 2

Так как глаз человека всегда стремится завершить окружность, отсутствие сегмента привлекает внимание к недостающему компоненту как показано на диаграмме 3. В этом случае недостаточность усилий по развитию нового бизнеса показана отсутствием сегмента. Стрелка привлекает дополнительное внимание к сектору.

№ 3

Диаграмма 4 противоречит правилу использования не более шести компонентов в круговой диаграмме. В данном случае это сделано для того, чтобы подчеркнуть наличие большого количества агентств. Обратите внимание: определить размер каждого компонента практически невозможно; если это необходимо, лучше отобразите данные в форме таблицы или линейчатой диаграммы (см. диаграммы 12 и 13).

№ 4

Организация компонентов в двух кругах в зеркальном отображении, как на диаграмме 5, дает возможность использовать только один набор подписей. Снимается необходимость повторения меток для каждого круга или использования легенды – взгляд читателя не будет метаться между легендой и соответствующим компонентом. В данном случае мы не следовали двум правилам: 1) размещать первый компонент на линии 12 часов и 2) размещать компоненты в одинаковом порядке.
