Первооткрыватели считают, что дальнейшее совершенствование технологии и повышение концентрации позитрония позволит получать из него более сложные молекулы и даже кристаллы, а охлаждение до 15 градусов Кельвина приведет к образованию из позитрония конденсата Бозе-Эйнштейна. Тут можно надеяться на новые интересные результаты в физике и химии антивещества. А поскольку позитроний – очень мощный источник энергии, можно рассчитывать на создание гамма-лазера, способного «просвечивать» фотонами атомные ядра. ГА

Любопытное приспособление для подзарядки мобильных устройств предложили ученые из Аризонского университета в Темпе, Мичиганского технологического университета в Хоутоне и небольшой компании NanoSonic. Новые лямки для рюкзака способны если не решить проблему, то хотя бы облегчить тяжкую аккумуляторную ношу путешественников и военных.

По статистике, в склонной к всяческим инновациям американской промышленности внедряются в основном те изобретения, которые имеют не больше двадцати процентов новизны. Слишком велик риск, если надо все переделывать, поэтому конструкторы предпочитают что-то менять, ничего не меняя. Вот и в новом рюкзаке, предназначенном для американских пехотинцев, нужно поменять только лямки. Тогда он будет генерировать около 46 мВт энергии, если стандартные сто фунтов (45 кг) нести со скоростью 3—5 километров в час.

Лямки изготовлены из поливинилиденфторида (PVDF) – внешне похожего на нейлон, прочного и гибкого материала, который обладает пьезоэлектрическими свойствами. При ходьбе из-за перемещений туловища вверх и вниз натяжение и длина упругих лямок постоянно меняются, что используется для генерации электроэнергии. Самым трудным при изготовлении лямок был подбор токопроводящего покрытия для снятия вырабатываемых пьезоэлектриком зарядов. Электрод должен быть достаточно надежным и прочным. Для этих целей подошел разработанный в NanoSonic нанокомпозит MetalRubber толщиной 100 нм, способный растягиваться до десяти раз без потери проводящих свойств.

Это далеко не первый и не слишком эффективный рюкзак, способный вырабатывать электричество. Два года тому назад «КТ» писала о рюкзаке (#606), который в тех же условиях способен вырабатывать больше 7 Вт. Но там нужно менять всю конструкцию, обеспечив перемещение поклажи относительно станка на 5—7 см, а тут достаточно пришить новые лямки. Конечно, 46 мВ хватит лишь на то, чтобы работал фонарик или mp3-плеер, а чтобы минуту поговорить по сотовому телефону, придется в десять раз дольше заряжать аккумулятор. Это, конечно, лучше, чем ничего, но изобретателям еще есть над чем поработать. ГА

Простой и недорогой способ изготовления из углеродных нанотрубок электронных схем любой сложности предложили ученые Тель-Авивского университета. Их метод позволяет размещать нанотрубки на любой подходящей поверхности и хорошо совместим с сегодняшними технологиями массового производства интегральных схем.

Первые образцы транзисторов и других электронных и логических блоков из углеродных нанотрубок и иных больших молекул были продемонстрированы около десяти лет тому назад, но проблема создания из них полноценных чипов до сих пор не решена. Как миллионы нанотрубок с нужными свойствами поместить в определенные места чипа, надежно прикрепить к другим компонентам схемы и проконтролировать их качество? А ведь одна-единственная ошибка, как правило, ведет к выбраковке всего устройства. В лабораториях давно пытаются отработать самые разные технологии – от выращивания нанотрубок сразу в нужном месте чипа до осаждения их из раствора. Но пока ни одна из методик не достигла нужных кондиций.

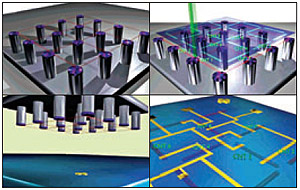

В новом методе сначала с помощью обычной фотолитографии на кремниевой пластине получают массив из высоких тонких столбиков. Затем между кончиками кремниевых столбиков выращивают туго натянутые углеродные нанотрубки. Свойства каждой такой нанотрубки можно тут же проконтролировать с помощью техники рамановской спектроскопии. После этого матрицу с трубками припечатывают к поверхности схемы, причем это можно сделать и до и после того, как остальные компоненты уже находятся на своих местах.

В экспериментах ученые продемонстрировали работоспособность нового способа. Высота кремниевых столбиков достигала 20 мкм, диаметр 4 мкм, а расстояние между ними 25 мкм. Нанотрубки переносились на подложку из оксида кремния и прикреплялись к электродам, находившимся на расстоянии до половины микрона друг от друга. Так был создан нанотрубочный транзистор, соединительные проводники и другие компоненты.

Не обошлось пока и без нерешенных проблем. К сожалению, нанотрубки не всегда надежно припечатываются к подложке, а между столбиками может не вырасти ни одной либо, наоборот, образоваться сразу несколько нанотрубок. Однако экспериментаторы с оптимизмом смотрят в будущее, надеясь решить эти проблемы, совершенствуя катализаторы и оптимизируя геометрию столбиков. ГА

Ученые из Технологического института Джорджии предложили новую технологию, которую назвали термохимической нанолитографией. Технология бьет все мыслимые рекорды скорости, не требует вакуума, работая практически в любой среде, и позволяет получать рисунки с разрешением менее 12 нм.

Как известно, самым высоким разрешением сегодня обладают туннельные и атомно-силовые микроскопы, сканирующие своей иголкой поверхность и способные даже манипулировать отдельными атомами. Ученые давно мечтают приспособить эти чудесные инструменты для массового производства. В IBM, скажем, создали модификации таких микроскопов с целым массивом иголок, которые могут что-то делать одновременно, но до сих пор все разработки были слишком далеки от практики.
