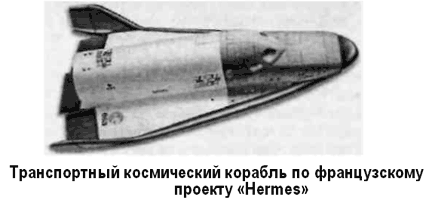

В первой половине 90-х годов проектанты «Гермеса» зашли в тупик: с одной стороны им не удалось уложиться в жесткие весовые лимиты, с другой — в процессе проектирования ракеты «Ариан-5» расчетная масса выводимой полезной нагрузки постоянно уменьшалась и в конечном итоге стала ниже допустимой для вывода воздушно-космического самолета на орбиту. Возникла необходимость перепроектировать «Гермес», что требовало дополнительного финансирования. Однако денег не нашлось, и проект был закрыт.
Британская космонавтика

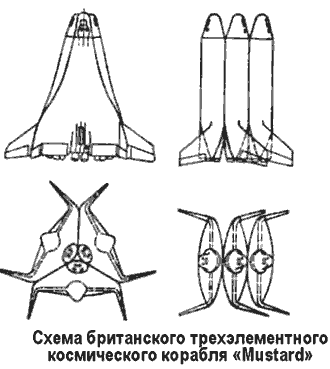

В 1965 году британские конструкторы предложили проект трехэлементного воздушно-космического корабля «Мустард» («Mustard»), предназначенного для вывода полезного груза массой около 3 тонн на полярную орбиту высотой около 550 километров.
«Мустард» состоит из трех пилотируемых ступеней, аналогичных по конструкции и геометрическим размерам Масса каждой ступени около 137 тонн. Одна из ступеней выводится на околоземную орбиту, а две другие выполняют функции разгонных и являются носителями топлива.
Промежуточная орбита высотой 185 километров используется для запуска орбитальной ступени на расчетную орбиту, а также при сходе аппарата с орбиты перед входом в плотные слои атмосферы.
После выполнения своих функций ступени входят в атмосферу аналогично самолету и возвращаются в район старта.
Двигательная установка каждой ступени состоит из четырех ракетных двигателей, работающих на жидких водороде и кислороде. Кроме того, для возвращения в район старта на ступенях устанавливаются турбореактивные двигатели, также работающие на криогенном топливе. Центральный бак для жидкого кислорода выполнен из стали, а баки для жидкого водорода — из титана. Между баком жидкого водорода и нижней поверхностью конструкции ступени проложена изолирующая прокладка.
Проблема балансировки ступени в зависимости от вида полезного груза решается путем соответствующей загрузки двух грузовых отсеков, один из которых расположен внизу под отсеком экипажа, а другой — в зоне силового каркаса крепления двигателя между баком окислителя и двигателями.
Первый отсек предполагается использовать при полете на орбиту, а второй — при возвращении ступени с орбиты.
Двигательные установки всех трех ступеней при старте включаются одновременно. При этом возможны два варианта питания ступеней топливом. По первому варианту разгонные ступени питают топливом двигательную установку ступени, предназначенной для выхода на орбиту. По второму варианту двигательные установки всех трех ступеней работают на топливе из своих баков, выводят аппарат на орбиту высотой 55,5 километра при скорости 2 км/с.
Во время непродолжительного полета в баки ступени, предназначенной для выхода на орбиту, перекачивается топливо из разгонных ступеней, что приводит к некоторой потере скорости. Однако в конструктивном отношении вариант перекачки является более простым, чем подача топлива в орбитальную ступень с момента пуска. После разделения трех ступеней обе разгонные ступени входят в атмосферу и разворачиваются в направлении к месту пуска. При дозвуковой скорости полета запускается ТРД и ступень совершает полет к месту посадки. Дальность полета на крейсерском режиме достигает 600 километров.
На третьей ступени, после ее отделения, повторно включается двигательная установка, и ступень осуществляет полет на расчетную орбиту. Для маневрирования на орбите в баках имеется дополнительный запас топлива.
После выполнения задания (встречи и стыковки на орбите и осуществления необходимых погрузочно-разгрузочных операций) ступень тормозится до требуемой скорости. Затем происходит слив остатка топлива из специальных баков и ступень возвращается на Землю. Угол атаки при входе в атмосферу составляет приблизительно 40°.
В зарубежной печати сообщалось, что стоимость трехэлементного корабля «Мустард» сравнительно невысока, так как все три ступени аналогичны по конструкции.
Как полагают специалисты, до проведения первого капитального ремонта разгонные ступени можно использовать до 200 раз, а орбитальную ступень — до 25 раз.
Работы по программе «ХОТОЛ» («HOTOL») были начаты в 1982 году, когда английские фирмы «Бритиш аэроспейс» и «Роллс-Ройс» в инициативном порядке провели поисковые проектные исследования по одноступенчатым аппаратам с горизонтальными взлетом и посадкой и по маршевым двигателям для них. В результате был предложен проект многоразового беспилотного аппарата «ХОТОЛ», основными назначениями которого являются выведение спутников на низкую орбиту и материально-техническое обеспечение космической станции, включая доставку космонавтов в пилотируемой капсуле, размещаемой в грузовом отсеке.
Высокая экономичность системы «ХОТОЛ» достигается за счет исключения из его конструкции элементов и систем одноразового использования и сокращения затрат на предполетные операции. Значительную экономию эксплуатационных расходов дает практически полная автономия полетных операций, обеспечиваемая бортовыми радиоэлектронными системами.
Габариты беспилотного орбитального самолета «ХОТОЛ»: длина — 62 метра, размах крыла — 20 метров, диаметр фюзеляжа — 5,7 метра, взлетная масса — 250 тонн, посадочная масса — 34–47 тонн, масса полезного груза на орбите высотой 300 километров — 11 тонн.
