Для такой операции изготовили миниатюрный шли-фовальник диаметром в две десятых миллиметра, обсыпанный алмазной пылью.

Инструментик этот вращала пневматическая турбина со скоростью 1000 оборотов в секунду! Кроме того, шли-фовальник двигался по контуру отверстия, обходя его каждую минуту 150 раз. Рабочий был не в силах проникнуть взглядом в зону обработки, не мог уловить момент, когда крохотный инструмент касался детали. Рабочий то затягивал процесс обработки, то кончал его слишком рано, в обоих случаях детали шли в брак.

Собирались уже конструировать уникальный станок-автомат. Но изобретательская мысль нашла простой выход: деталь изолировали от станка, присоединили к ней один полюс электробатарейки, а другой полюс подвели к станку. В цепь включили усилитель и громкоговоритель. Теперь, как только инструмент касался детали, громкоговоритель «вскрикивал». Кричащий станок издавал звуки, по которым можно было судить и о том, когда началась шлифовка, и о том, как она проходит,- тональность звука менялась» 1.

Авторское свидетельство № 261372. Способ проведения процессов, например каталитических, в системах с движущимся катализатором, отличающийся тем,

что с целью расширения области применения создают движущееся магнитное поле и применяют катализатор с ферромагнитными свойствами.

Авторское свидетельство № 144500. Способ интенсификации теплообмена в трубчатых элементах поверхностных теплообменников… отличающийся тем, что с целью повышения коэффициента теплоотдачи в поток теплоносителя вводят ферромагнитные частицы, перемещающиеся под действием вращающегося магнитного поля преимущественно у стенок теплообменника, для разрушения и турбулизации пограничного слоя.

Французский патент

№ 1499276. После обработки деталей в галтовочных барабанах или вибрационных установках детали нужно отделить от абразивных зерен. Если детали крупные, это сделать нетрудно, если они ферромагнитные, их можно выловить на магнитных сепараторах. Но если детали не обладают магнитными свойствами, а по размерам не отличаются от абразивных зернышек? По данному изобретению задача решается тем, что абразиву придают магнитные свойства. Это можно сделать спрессовыванием или спеканием смеси абразивных зерен и магнитных частиц - стружек, крупинок и т. п., а также внедрением их в поры абразивов.

29. Использование пневмоконструкций и гидроконструкций

Вместо твердых частей объекта использовать газообразные и жидкие: надувные и гидронаполняемые,

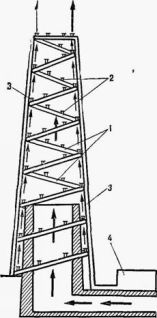

Рнс. 21. Вместо массивной дымовой трубы - ажурное сооружение: полая спираль, имеющая на витках сопла, через которые подается сжатый воздух, образующий «стенку».

воздушную подушку, гидростатические и гидрореактивные.

Примеры. Авторское свидетельство № 243809. Цель изобретения - улучшение тяги и увеличение высоты рассеивания отводимых газов. Это достигается тем, что корпус трубы (рис. 21) образован конической спиралью /, полые витки которой имеют сопла 2 и соединены с полыми опорами 3, свободные концы которых, в свою очередь, присоединены к компрессору 4.

При включении компрессора 4 воздух, поднимаясь под давлением по опорам 3, попадает в спиральные витки корпуса и, вырываясь из сопел 2, создает воздушную «стенку».

Авторское свидетельство № 312630. Способ окраски крупногабаритных изделий распылением с удалением паров растворителя и окрасочного тумана через вентиляционную засасывающую систему, отличающийся тем, что с целью уменьшения производственных площадей вокруг окрашиваемого изделия создают восходящую на высоту, превышающую высоту изделия, воздушную завесу, верхние концы которой завихряют посредством напольной вентиляционной засасывающей системы.

Изобретение это преодолевает такое же техническое противоречие, что и в предыдущем случае. Поэтому похожи и решения: пневмостенка вместо жесткой трубооб-разной ограды.

Авторское свидетельство № 264675. Опора для сферического резервуара, включающая основание, отличающаяся тем, что с целью снижения напряжений в оболочке резервуара основание опоры выполнено в виде заполненного жидкостью сосуда с вогнутой крышкой из эластичного материала, принимающей форму опираемой на нее оболочки резервуара.

А вот двойник этого изобретения - авторское свидетельство № 243177. Устройство для передачи усилий от опоры копра на фундамент, отличающееся тем, что с целью обеспечения равномерности передачи давления на фундамент оно выполнено в виде плоского замкнутого сосуда, заполненного жидкостью.

Интересно, сколько еще авторских свидетельств будет выдано на применение одного и того же типового приема: если А должно давить на Б равномерно, положи между А и Б жидкостную подушку…

30. Использование гибких оболочек и тонких пленок,
