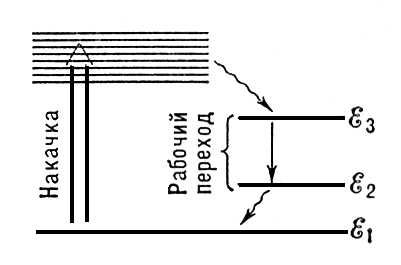

Рис. 7. Типичная схема уровней активной cреды твердотельного лазера непрерывного действия.

Рис. 2. а — квантовые переходы, соответствующие поглощению волны; б — переходы, соответствующие вынужденному излучению.

Рис. 6. Структура уровней энергии кристалла рубина. E1, E2, E'2– уровни иона Cr3+.

Рис. 9. К ст. Лазер.

Рис. 8. Интенсивность спонтанного излучения активной среды неодимового лазера как функция времени. Горизонтальная прямая задает интенсивность, просветляющую фильтр.

Рис. 5. Моды оптического резонатора.

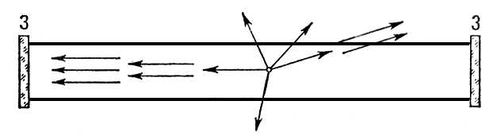

Рис. 4. Активная среда в интерферометре Фабри — Перо.

Ла'зерная лока'ция, см. Оптическая локация.

Ла'зерная связь, см. Оптическая связь.

Ла'зерная техноло'гия, процессы обработки и сварки материалов излучением лазеров. В Л. т. применяют твердотельные и газовые лазеры импульсного и непрерывного действия. В большинстве процессов Л. т. используется термическое действие света, вызываемое его поглощением в обрабатываемом материале. Для увеличения плотности потока излучения и локализации зоны обработки применяют оптические системы.

Особенности Л. т.: высокая плотность потока излучения в зоне обработки, дающая необходимый термический эффект за короткое время (длительность импульса 1 мсек и менее); локальность воздействия излучения, обусловленная возможностью его фокусировки в световые пучки предельно малого диаметра (порядка длины волны излучения); малая зона термического влияния, обеспечиваемая кратковременным воздействием излучения; бесконтактный ввод энергии в зону обработки и возможность ведения технологических процессов в любой прозрачной среде (вакуум, газ, жидкость, твёрдое тело), через прозрачные окна технологических камер, оболочки электровакуумных приборов и т.д. Наиболее изучены и освоены процессы сварки, сверления и резки.

Лазерная сварка (рис. 1а—г) может быть точечной и шовной. В большинстве случаев применяют импульсные лазеры, обеспечивающие наименьшую зону термического влияния. С помощью лазерной сварки можно получать высококачественные соединения деталей из нержавеющей стали, никеля, молибдена, ковара и др. Высокая мощность лазерного излучения позволяет сваривать материалы с высокой теплопроводностью (медь, серебро). Возможна лазерная сварка материалов, плохо поддающихся сварке др. методами (вольфрам с алюминием, медь со сталью, бериллиевая бронза с др. сплавами). Плотность потока излучения на поверхности свариваемых деталей в зависимости от их материала находится в пределах 0,1—1 Мвт/см2. Глубина проплавления материала при сварке импульсным твердотельным лазером может быть 0,05—2 мм при её отношении к диаметру сварной точки или ширине шва от 0,5 до 5, что делает возможным надёжную сварку деталей толщиной от 0,01 до 1 мм. Оборудование для лазерной сварки обеспечивает работу в следующих режимах: энергия излучения в импульсе 0,1—30 дж, длительность импульса 1—10 мсек, диаметр светового пятна 0,05—1,5 мм. Производительность точечной сварки 60 операций в мин, шовной — 1 м/мин при глубине проплавления 0,5 мм. Наиболее эффективно применение лазера для сварки в труднодоступных местах конструкций, при соединении легкодеформируемых деталей, в условиях интенсивного теплоотвода (например, для материалов с высокой теплопроводностью, при низких температурах и т.д.), а также в тех случаях, когда надо обеспечить минимальную зону термического влияния. Экономически выгодна замена пайки миниатюрных деталей сваркой с помощью лазера, т.к. в этом случае исключается загрязнение свариваемых деталей флюсом, получается соединение более высокого качества, конструкция весит меньше. Области применения лазерной сварки: изготовление электровакуумных и полупроводниковых приборов, интегральных схем, приборов точной механики и т.д. Лазерная сварка позволяет повысить производительность труда в 3—5 раз по сравнению с обычными способами сварки и пайкой.

Сверление отверстий лазером (рис. 2а—г) возможно в любых материалах. Как правило, для этой цели используют импульсные лазеры с энергией в импульсе 0,1—30 дж при длительности 0,1—1 мсек, плотности потока излучения в зоне обработки 10 Мвт/см2 и более. Максимальная производительность достигается при сверлении отверстий за один импульс с большой энергией (до 30 дж). При этом основная масса материала удаляется из отверстия в расплавленном состоянии под давлением пара, образовавшегося в результате испарения относительно небольшой части вещества. Однако точность обработки одноимпульсным методом невысокая (10—20% от размера диаметра). Максимальная точность (1—5%) и управляемость процессом сверления достигается при воздействии на материал серии импульсов (многоимпульсный метод) с относительно небольшой энергией (обычно 0,1—0,3 дж) и малой длительностью (0,1 мсек и менее). Возможно сверление сквозных и глухих отверстий с различными формами поперечного (круглые, треугольные и т.д.) и продольного (цилиндрического, конического и др.) сечений. Освоено сверление отверстий диаметром 0,003—1 мм при отношении глубины к диаметру 0,5—10. Шероховатость поверхности стенок отверстий в зависимости от режима обработки и свойств материала соответствует 6—10 классам чистоты (~N6—~N10), а глубина структурно измененного, или дефектного, слоя составляет 1—100 мкм. Производительность лазерных установок для сверлений отверстий обычно 60—240 отверстий в мин. Наиболее эффективно применение лазера для сверления труднообрабатываемых др. методами материалов (алмаз, рубин, керамика и т.д.), получения отверстий диаметром менее 100 мкм в металлах, сверления под углом к поверхности. В СССР сверление отверстий лазерным лучом нашло особенно широкое применение в производстве рубиновых часовых камней и алмазных волок. Например, успешно выполняется сверление алмазных волок на установке «Квант-9» с лазером на стекле с примесью неодима (рис. 3). Производительность труда на этой операции увеличилась в 12 раз по сравнению с ранее применявшимися методами.

Бесконтактное удаление лазером весьма малых масс материала применяют также при динамической балансировке роторов гироскопов и при точной подгонке балансов часовых механизмов, что позволяет существенно повысить точность этих операций и увеличить производительность.

Лазерную резку материалов (рис. 4) осуществляют как в импульсном, так и в непрерывном режиме. При резке в импульсном режиме непрерывный рез получается в результате наложения следующих друг за другом отверстий. Наиболее широкое применение получила резка (фрезерование) тонкоплёночных пассивных элементов интегральных схем, например с целью точной подгонки значений их сопротивления или ёмкости. Для этого применяют импульсные лазеры на алюмо-иттриевом гранате с модуляцией добротности, лазеры на углекислом газе. Импульсный характер обработки обеспечивает минимальную глубину прогрева материала и исключает повреждение подложки, на которую нанесена плёнка. Лазерные установки различных типов позволяют вести обработку при следующих режимах: энергия излучения 0,1—1 мдж, длительность импульса 0,01—100 мксек, плотность потока излучения до 100 Мвт/см2, частота повторения импульсов 100—5000 импульсов в 1 сек. В сочетании с автоматически управляющими системами лазерные установки для подгонки резисторов обеспечивают производительность более 5 тыс. операций за 1 ч. Импульсные лазеры на алюмо-иттриевом гранате применяются также для резки полупроводниковых пластин-подложек интегральных схем.

Лазеры непрерывного действия на углекислом газе мощностью от нескольких сотен вт до нескольких квт применяют для газолазерной резки, при которой в зону воздействия лазерного луча подаётся струя газа. Газ выбирают в зависимости от вида обрабатываемого материала. При резке дерева, фанеры, пластиков, бумаги, картона, текстильных материалов в зону обработки подаётся воздух или инертный газ, которые охлаждают края реза и препятствуют сгоранию материала и расширению реза. При резке большинства металлов, стекла, керамики струя газа выдувает из зоны воздействия луча расплавленный материал, Что позволяет получать поверхности с малой шероховатостью и обеспечивает высокую точность реза. При резке железа, малоуглеродистых сталей и титана в зону нагрева подаётся струя кислорода. В результате экзотермической реакции окисления металла выделяется дополнительное тепло, что позволяет значительно повысить скорость резки. Характерные режимы газолазерной резки: мощность излучения 300—1000 вт, плотность потока излучения в зоне обработки 100 квт/см2, ширина реза 0,3—1 мм, толщина разрезаемого материала до 10 мм; скорость резки зависит от толщины и свойств обрабатываемого материала и может быть от 0,5 до 10 м/мин, для тонких материалов (бумага, ткань) до 50 м/мин и более. Достоинства газолазерной резки: простота автоматизации процесса, малая ширина реза и небольшая глубина зоны термического влияния, отсутствие вредных отходов при резке стеклопластиков, оплавление краев реза синтетических текстильных материалов, что препятствует их распусканию.
