для гибких шин – не менее 3 по отношению к их временному сопротивлению разрыва;
для подвесных изоляторов – не менее 4 по отношению к гарантированной минимальной разрушающей нагрузке целого изолятора;
для сцепной арматуры гибких шин – не менее 3 по отношению к минимальной разрушающей нагрузке;
для опорных изоляторов жесткой ошиновки – не менее 2,5 по отношению к гарантированной минимальной разрушающей нагрузке изолятора (п. 4.2.51).
Вопрос 58. Какими следует принимать наименьшие расстояния в свету между неизолированными токоведущими частями разных фаз, от неизолированных токоведущих частей до земли, заземленных конструкций и ограждений, а также между неизолированными токоведущими частями разных цепей?
Ответ. Следует принимать по табл. 4.2.5 (п. 4.2.54).

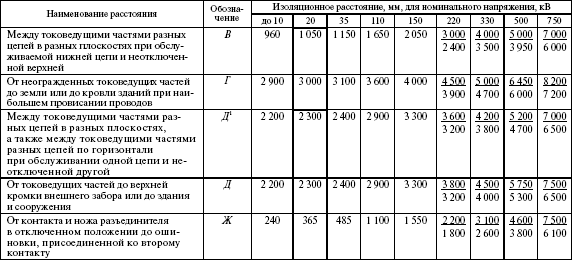

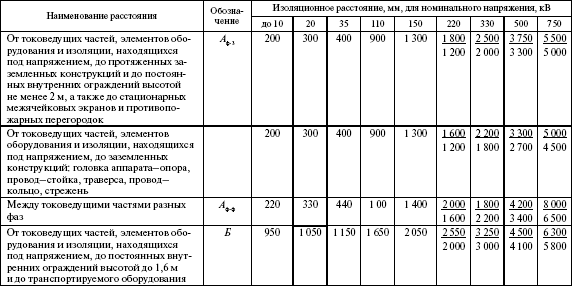

Таблица 4.2.5
Наименьшие расстояния в свету от токоведущих частей до различных элементов ОРУ (подстанций) 10-750 кВ, защищенных разрядниками, и ОРУ 220–750 кВ, защищенных ограничителями перенапряжений (в знаменателе)
Примечания: 1. Для элементов изоляции, находящихся под распределенным потенциалом, изоляционные расстояния следует принимать с учетом фактических значений потенциалов в разных точках поверхности. При отсутствии данных о распределении потенциала следует условно принимать прямолинейный закон падения потенциала вдоль изоляции от полного номинального напряжения (со стороны токоведущих частей) до нуля (со стороны заземленных частей).
2. Ограничители перенапряжений имеют защитный уровень ограничения коммутационных перенапряжений фаза-земля 1,8 Uф (п. 4.2.54).
Вопрос 59. Какими должны быть наименьшие расстояния от токоведущих частей и изоляторов, находящихся под напряжением, до постоянных внутренних ограждений?
Ответ. Должны быть:
по горизонтали – не менее размеров, указанных в табл. 4.2.5 с учетом высоты ограждения (1,6 или 2 м);
по вертикали – не менее размеров, указанных в табл. 4.2.5, отмеряемых в плоскости ограждения от точки, расположенной на высоте 2,7 м от земли (п. 4.2.57).
Вопрос 60. На какой высоте должны быть расположены неогражденные токоведущие части, соединяющие конденсатор устройств высокочастотной связи, телемеханики и защиты с фильтром?
Ответ. Должны быть расположены на высоте не менее 2,5 м (п. 4.2.58).
Вопрос 61. Допускается ли прокладка воздушных осветительных линий, воздушных линий связи и цепей сигнализации над и под токоведущими частями ОРУ?
Ответ. Такая прокладка указанных линий и цепей не допускается (п. 4.2.64).
Вопрос 62. Какими должны быть расстояния от складов водорода до ОРУ, трансформаторов, синхронных компенсаторов?
Ответ. Должны быть не менее 50 м; до опор ВЛ – не менее 1,5 высоты опоры; до зданий ПС при количестве хранимых на складе баллонов до 500 шт. – не менее 20 м, свыше 500 шт. – не менее 25 м; до внешней ограды ПС – не менее 5,5 м (п. 4.2.65).
Вопрос 63. Какими должны быть расстояния от открыто установленных электротехнических устройств до водоохладителей ПС?
Ответ. Должны быть не менее значений, приведенных в табл. 4.2.6. Для реконструируемых объектов приведенные в табл. 4.2.6, расстояния допускается уменьшать, но не более чем на 25 % (п. 4.2.66).
Таблица 4.2.6
Наименьшие расстояния от открыто установленных электротехнических устройств до водоохладителей ПС
Вопрос 64. Какими должны быть противопожарные расстояния от маслонаполненного оборудования с массой масла в единице оборудования 60 кг и более до производственных зданий с категорией помещения B1-B2, Г и Д, а также до жилых и общественных зданий?
Ответ. Должны быть не менее:
16 м – при степени огнестойкости этих зданий I и II;
20 м – при степени III;
24 м – при степени IV и V (п. 4.2.68).
Вопрос 65. С соблюдением каких требований должны быть выполнены маслоприемники, маслоотводы и маслосборники для предотвращения растекания масла и распространения пожара при повреждениях маслонаполненных силовых трансформаторов (реакторов) с количеством масла более 1 т в единице?
Ответ. Должны быть выполнены с соблюдением следующих требований:
1) габариты маслоприемника должны выступать за габариты трансформатора (реактора) не менее чем на 0,6 м при массе масла до 2 т; 1 м при массе от 2 до 10 т; 1,5 м при массе от 10 до 50 т; 2 м при массе более 50 т. При этом габарит маслоприемника может быть принят меньше на 0,5 м со стороны стены или перегородки, располагаемой от трансформатора (реактора) на расстоянии менее 2 м;
2) объем маслоприемника с отводом масла следует рассчитывать на единовременный прием 100 % объема масла, залитого в трансформатор (реактор).
