В программной модели микропроцессора имеется шесть сегментных регистров: cs, ss, ds, es, gs, fs.

Их существование обусловлено спецификой организации и использования оперативной памяти микропроцессорами Intel. Она заключается в том, что микропроцессор аппаратно поддерживает структурную организацию программы в виде трех частей, называемых сегментами. Соответственно такая организация памяти называется сегментной.

Для того чтобы указать на сегменты, к которым программа имеет доступ в конкретный момент времени, и предназначены сегментные регистры. Фактически (с небольшой поправкой) в этих регистрах содержатся адреса памяти, с которых начинаются соответствующие сегменты. Логика обработки машинной команды построена так, что при выборке команды, доступе к данным программы или к стеку неявно используются адреса во вполне определенных сегментных регистрах.

Микропроцессор поддерживает следующие типы сегментов.

1. Сегмент кода. Содержит команды программы. Для доступа к этому сегменту служит регистр cs (code segment register) – сегментный регистр кода. Он содержит адрес сегмента с машинными командами, к которому имеет доступ микропроцессор (т. е. эти команды загружаются в конвейер микропроцессора).

2. Сегмент данных. Содержит обрабатываемые программой данные. Для доступа к этому сегменту служит регистр ds (data segment register) – сегментный регистр данных, который хранит адрес сегмента данных текущей программы.

3. Сегмент стека. Этот сегмент представляет собой область памяти, называемую стеком. Работу со стеком микропроцессор организует по следующему принципу: последний записанный в эту область элемент выбирается первым. Для доступа к этому сегменту служит регистр ss (stack segment register) – сегментный регистр стека, содержащий адрес сегмента стека.

4. Дополнительный сегмент данных. Не явно алгоритмы выполнения большинства машинных команд предполагают, что обрабатываемые ими данные расположены в сегменте данных, адрес которого находится в сегментном регистре ds. Если программе недостаточно одного сегмента данных, то она имеет возможность использовать еще три дополнительных сегмента данных. Но в отличие от основного сегмента данных, адрес которого содержится в сегментном регистре ds, при использовании дополнительных сегментов данных их адреса требуется указывать явно с помощью специальных префиксов переопределения сегментов в команде. Адреса дополнительных сегментов данных должны содержаться в регистрах es, gs,fs (extension data segment registers).

В микропроцессор включены несколько регистров, которые постоянно содержат информацию о состоянии как самого микропроцессора, так и программы, команды которой в данный момент загружены на конвейер. К этим регистрам относятся:

1) регистр флагов eflags/flags;

2) регистр указателя команды eip/ip.

Используя эти регистры, можно получать информацию о результатах выполнения команд и влиять на состояние самого микропроцессора. Рассмотрим подробнее назначение и содержимое этих регистров

1. eflags/flags (flag register) – регистр флагов. Разрядность eflags/flags – 32/16 бит. Отдельные биты данного регистра имеют определенное функциональное назначение и называются флагами. Младшая часть этого регистра полностью аналогична регистру flags для 18086. На рисунке 3 показано содержимое регистра eflags.

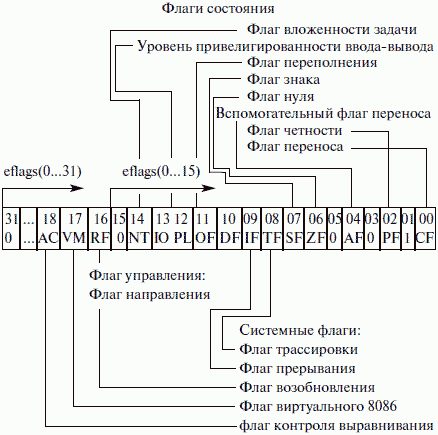

Рис. 3. Содержимое регистра eflags

Исходя из особенностей использования флаги регистра eflags/flags можно разделить на три группы:

1) восемь флагов состояния.

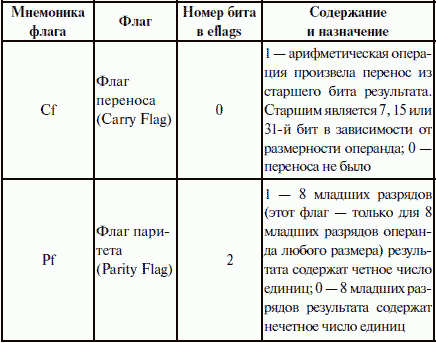

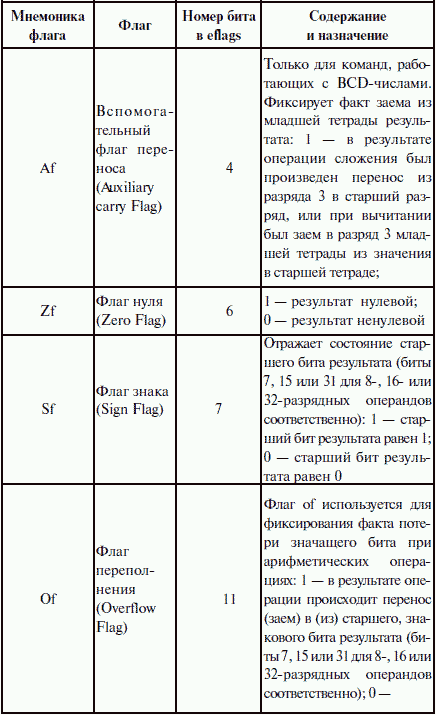

Эти флаги могут изменяться после выполнения машинных команд. Флаги состояния регистра eflags отражают особенности результата исполнения арифметических или логических операций. Это дает возможность анализировать состояние вычислительного процесса и реагировать на него с помощью команд условных переходов и вызовов подпрограмм. В таблице 1 приведены флаги состояния и указано их назначение.

2) один флаг управления.

Обозначается df (Directory Flag). Он находится в 10-м бите регистра eflags и используется цепочечными командами. Значение флага df определяет направление поэлементной обработки в этих операциях: от начала строки к концу (df = 0) либо наоборот, от конца строки к ее началу (df = 1). Для работы с флагом df существуют специальные команды: eld (снять флаг df) и std (установить флаг df). Применение этих команд позволяет привести флаг df в соответствие с алгоритмом и обеспечить автоматическое увеличение или уменьшение счетчиков при выполнении операций со строками.

3) пять системных флагов.

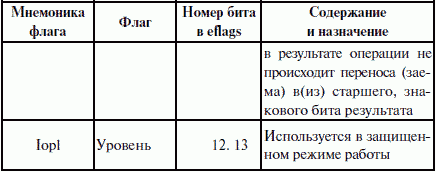

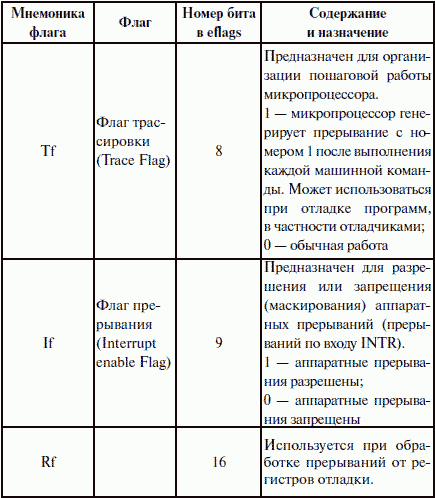

Управляют вводом-выводом, маскируемыми прерываниями, отладкой, переключением между задачами и виртуальным режимом 8086. Прикладным программам не рекомендуется модифицировать без необходимости эти флаги, так как в большинстве случаев это приведет к прерыванию работы программы. В таблице 2 перечислены системные флаги, их назначение.

2. eip/ip (Instraction Pointer register) – регистр-указатель команд. Регистр eip/ip имеет разрядность 32/16 бит и содержит смещение следующей подлежащей выполнению команды относительно содержимого сегментного регистра cs в текущем сегменте команд. Этот регистр непосредственно недоступен программисту, но загрузка и изменение его значения производятся различными командами управления, к которым относятся команды условных и безусловных переходов, вызова процедур и возврата из процедур. Возникновение прерываний также приводит к модификации регистра eip/ip.
