Вопрос 244. Куда должны быть присоединены все ОПЧ при выполнении автоматического отключения питания в электроустановках по 1 кВ?

Ответ. Должны быть присоединены к глухозаземленной нейтрали источника питания, если применена система TN, и заземлены, если применены системы IT или TT.

Вопрос 245. Какое должно быть выполнено требование настоящих Правил для электроустановок, в которых в качестве защитной меры применено автоматическое отключение питания?

Ответ. Должно быть выполнено уравнивание потенциалов.

Вопрос 246. Какие аппараты могут быть применены для автоматического отключения питания?

Ответ. Могут быть применены защитно-коммутационные аппараты, реагирующие на сверхтоки или на дифференциальный ток.

Вопрос 247. Каким должно быть время автоматического отключения питания в системе TN?

Ответ. Это время не должно превышать значений, указанных в табл. 1.7.1.

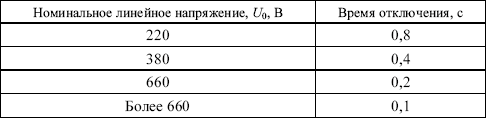

Таблица 1.7.1

Наибольшие допустимые времена защитного автоматического отключения для системы TN

Вопрос 248. Каким должно быть время отключения в цепях, питающих распределительные, групповые, этажные и другие щиты и щитки?

Ответ. Не должно превышать 5 с.

Вопрос 249. В каких цепях допускается время отключения более указанных значений в табл. 1.7.1, но не более 5 с?

Ответ. Допускается в цепях, питающих только стационарные электроприемники от распределительных щитов или щитков при выполнении одного из следующих условий:

полное сопротивление защитного проводника между главной заземляющей шиной и распределительным щитом или щитком не превышает значения, Ом:

50Zц / U0,

где Zц – полное сопротивление цепи «фаза-нуль», Ом;

U0– номинальное фазное напряжение цепи, В;

50 – падение напряжения на участке защитного проводника между главной заземляющей шиной и распределительным щитом или щитком, В;

к шине РЕ распределительного щита или щитка присоединена дополнительная система уравнивания потенциалов, охватывающая те же сторонние проводящие части, что и основная система уравнивания потенциалов.

Допускается применение УЗО, реагирующие на дифференциальный ток.

Вопрос 250. В каких цепях не допускается применять УЗО, реагирующие на дифференциальный ток?

Ответ. Не допускается применять в четырехпроводных трехфазных цепях (система TN-C). В случае необходимости применения УЗО для защиты отдельных электроприемников, получающих питание от системы TN-C, защитный РЕ– проводник электроприемника должен быть подключен к PEN-проводнику цепи, питающей электроприемник, до защитно-коммутационного аппарата.

Вопрос 251. Каким должно быть время автоматического отключения питания в системе IT при двойном замыкании на ОПЧ?

Ответ. Должно соответствовать значениям в табл. 1.7.2.

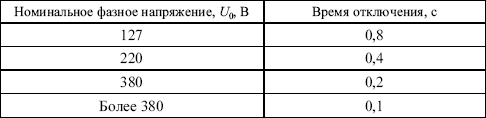

Таблица 1.7.2

Наибольшие допустимые времена защитного автоматического отключения для системы IT

Вопрос 252. Какие проводящие части должна соединять между собой основная система уравнивания потенциалов в электроустановках до 1 кВ?

Ответ. Должна соединять между собой следующие проводящие части:

нулевой защитный РЕ- или PEN-проводник питающей линии в системе TN;

заземляющий проводник, присоединенный к заземляющему устройству электроустановки, в системах IT и TT;

заземляющий проводник, присоединенный к заземлителю повторного заземления на вводе в здание (если есть заземлитель);

металлические трубы коммуникаций, входящих в здание: горячего и холодного водоснабжения, канализации, отопления, газоснабжения и т. п.;
