основной (магистральный) заземляющий проводник или основной заземляющий зажим;

стальные трубы коммуникаций зданий и между зданиями;

металлические части строительных конструкций, молниезащиты, системы центрального отопления, вентиляции и кондиционирования. Такие проводящие части должны быть соединены между собой на вводе в здание.

Вопрос 571. Что должно быть подключено к дополнительной системе уравнивания потенциалов?

Ответ. Должны быть подключены все доступные прикосновению ОПЧ стационарных электроустановок, сторонние проводящие части и нулевые защитные проводники всего электрооборудования (в том числе штепсельных розеток).

Вопрос 572. Должна ли применяться дополнительная система уравнивания потенциалов для ванных и душевых помещений?

Ответ. Для таких помещений она является обязательной и должна предусматривать, в том числе подключение сторонних проводящих частей, выходящих за пределы помещений.

Вопрос 573. Куда следует подключать систему уравнивания потенциалов, если отсутствует электрооборудование с подключенными к системе уравнивания потенциалов нулевыми защитными проводниками?

Ответ. Ее следует подключать к PN-шине (зажиму) на вводе.

Вопрос 574. Допускается ли использовать для саун, ванных и душевых помещений системы местного уравнивания потенциалов?

Ответ. Такие системы использовать не допускается.

7.2. Электроустановки зрелищных предприятий, клубных учреждений и спортивных сооружений

Область применения. Определения

Вопрос 575. На какие электроустановки распространяется настоящий раздел Правил?

Ответ. Распространяется на электроустановки, расположенные в зданиях зрелищных предприятий со зрительными залами: театров, цирков, кинотеатров, дворцов спорта, спортивных залов и т. п.

Вопрос 576. Какие термины и определения относятся к настоящему разделу Правил?

Ответ. Относятся термины и определения, приведенные в табл. 7.2.1.

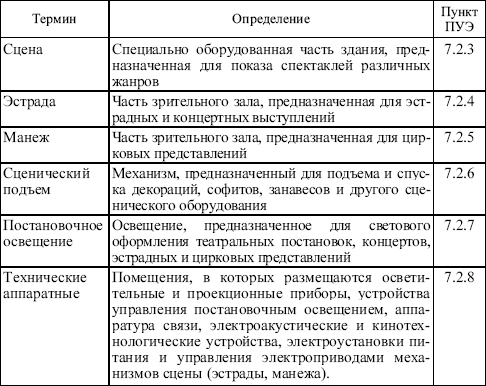

Таблица 7.2.1

Термины и определения электроустановок зрелищных предприятий, клубных учреждений и спортивных сооружений

Общие требования. Электроснабжение

Вопрос 577. От какой сети должно осуществляться питание электроприемников?

Ответ. Должно осуществляться от сети 380/220 В с системой заземления TN-S или TN-C-S. При реконструкции зрелищных предприятий, имеющих напряжение сети 220/127 или 3x220 В, следует предусматривать перевод сети на напряжение 380/220 В с системой заземления TN-S или TN-C-S.

Вопрос 578. К какому классу пожароопасной зоны следует отнести все помещения, входящие в состав сцены (эстрады), а также сейфы декораций, склады (декораций, костюмов, реквизитов, бутафории, мебели и материальные), мастерские, кладовые, гардеробные для актеров и костюмерные?

Ответ. Следует относить к пожароопасным зонам класса II–IIа, если указанные помещения по условиям эксплуатации и по характеристикам примененного оборудования не отнесены к более высокому классу по взрывопожарной опасности.

Вопрос 579. Какие существуют категории электроприемников по надежности электроснабжения?

Ответ. Эти категории приведены в табл. 7.2.2.

Таблица 7.2.2

Категории электроприемников зрелищных предприятий по надежности электроснабжения

Вопрос 580. Каким требованиям должно удовлетворять электроснабжение зрелищного предприятия с суммарным (при нескольких зрительных залах в одном здании) количеством мест в зрительных залах 800 и более и детских зрелищных предприятий независимо от количества мест?

Ответ. Должно удовлетворять следующим требованиям:

питание электроприемников рекомендуется выполнять от двух трансформаторов собственной (абонентской) ТП. При нецелесообразности сооружения собственной ТП питание электроприемников следует осуществлять от двух трансформаторов ТП общего пользования;

трансформаторы должны получать питание, как правило, от двух независимых источников 6-10 кВ;

при отключении одного трансформатора оставшийся в работе трансформатор должен обеспечить питание всех электроприемников зрелищного предприятия;
