Ответ. Должно быть не выше 50 В для цепей переменного и 110 В для цепей постоянного тока. Как исключение допускается напряжение указанных цепей до 220 В переменного или постоянного тока при наличии двойной изоляции цепей управления, а также элементов заземления или УЗО.
7.10. Электролизные установки и установки гальванических покрытий
Вопрос 678. На какие электролизные установки распространяется настоящий раздел ПУЭ?
Ответ. Распространяется на расположенные внутри зданий (исключения приведены в табл. 7.10.1 пункт 7.10.4 ПУЭ) производственные и опытно-промышленные установки электролиза водных растворов кислот, щелочей и солей с получением и без получения металлов, установки электролиза расплавленных солей, окислов и щелочей и установки гальванических покрытий изделий (деталей) черными и цветными металлами, в том числе редкими и драгоценными.
Определения. Состав установок
Вопрос 679. Какие термины и определения установлены для электролизных установок и установок гальванических покрытий?
Ответ. Установлены термины и определения, приведенные в табл. 7.10.1.

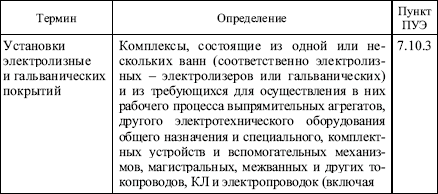

Таблица 7.10.1
Термины и определения электролизных установок и установок гальванических покрытий
Окончание табл. 7.10.1
Вопрос 680. Какие схемы электроснабжения рекомендуется принимать для предприятий, имеющих электролизные установки с преобразовательными подстанциями большой установленной мощности выпрямительных агрегатов?
Ответ. Рекомендуется принимать схемы раздельного электроснабжения технологической нагрузки электролизного производства с электрическими нагрузками силового оборудования и электрического освещения всех основных и вспомогательных сооружений предприятия через отдельные понижающие трансформаторы, присоединяемые линиями передачи к РУ расположенных вблизи генерирующих источников или к электрическим сетям питающей энергосистемы на 110–500 кВ по схеме «глубокого ввода», с минимальным числом ступеней трансформации и коммутации (класс напряжения определяется на основании технико-экономических расчетов в зависимости от мощности потребления предприятием электроэнергии).
Вопрос 681. Какие электроприемники в электролизных установках следует отнести к электроприемникам I категории?
Ответ. Следует отнести серии электролизных ванн-электролизеров.
Вопрос 682. К каким помещениям в отношении опасности поражения людей электрическим током относятся помещения установок, цехов (станций, корпусов, отделений) электролиза и гальванических покрытий?
Ответ. Относятся к помещениям с повышенной опасностью.
Вопрос 683. Какие требования предъявляются к светильникам общего освещения – «верхний свет» залов (корпусов) электролиза?
Ответ. Они могут получать питание электроэнергией от трансформатора общего назначения с вторичным напряжением 0,4 кВ с глухозаземленной нейтралью. При этом на первом этаже двухэтажных зданий и в одноэтажных зданиях металлические корпуса светильников, пускорегулирующих аппаратов, ответвительных коробок и т. п. элементов электропроводки должны быть изолированы от строительных конструкций здания. Металлические корпуса указанных светильников и аппаратов (элементов), расположенные на высоте выше 3,5 м от площадки обслуживания электролизеров, не требуется изолировать от стальных конструкций.
Вопрос 684. Какое напряжение должны иметь переносные (ручные) электрические светильники, применяемые в залах (корпусах) электролиза и во вспомогательных цехах (мастерских)?
Ответ. Должны иметь напряжение не выше 50 В и присоединяться к электрической сети через безопасный разделительный трансформатор класса II.
Вопрос 685. Какие требования предъявляются к электроинструментам (электросверла, электробуры, электропылесосы и др.), используемые в залах (корпусах) электролиза?
Ответ. Должны иметь двойную изоляцию и их следует присоединять к питающей сети через разделительный трансформатор.
Вопрос 686. Какие требования предъявляются к электродвигателям, электронагревателям и другим электроприемникам переменного тока, корпуса которых имеют непосредственное соединение с изолированным от земли корпусом электролизера?
Ответ. Они, как правило, должны иметь напряжение не выше 50 В. Рекомендуется применение специальных электродвигателей на напряжение 50 В с усиленной изоляцией в исполнении, соответствующем условиям среды.
