Рис. 7.4.В эксперименте с квантовым ластиком оборудование, располагаемое перед двумя щелями, маркирует фотоны, так что последующее измерение может выявить, через какую щель прошёл каждый фотон. ( а) Показано, что эта информация о выборе пути портит интерференционную картину. ( б) Сразу перед детекторным экраном ставится прибор, который стирает маркировку фотонов. Поскольку информация о выборе пути уничтожается, снова возникает интерфернционная картина
Как можно придать этому смысл? Будем помнить, что результаты полностью согласуются с теоретическими предсказаниями квантовой механики. Скалли и Дрюль предложили этот эксперимент, потому что квантово-механические вычисления убедили их, что это будет работать. Так и произошло. Как и обычно с квантовой механикой, головоломка не противопоставила теорию и эксперимент. Она противопоставила теорию, согласующуюся с экспериментом, нашим интуитивным представлениям о времени и реальности. Чтобы снять напряжение, отметим, что если бы вы поставили детекторыфотонов перед каждой щелью, то показания детекторов точно бы определили, прошёл ли фотон через левую щель или через правую щель, и тогда не будет способа стереть такую информацию — тогда не будет и способа снова получить интерференционную картину. Но маркирующие приборы тем и отличаются, что они обеспечивают только потенциальную возможность определения информации о выборе пути — а потенциальные возможности являются как раз такими вещами, которые могут быть разрушены. Маркирующий прибор модифицирует прохождение фотона таким образом, что, грубо говоря, он всё ещё идёт обоими путями, но левая часть его волны вероятности размыта относительно правой или правая часть его волны вероятности размыта относительно левой. Из-за этого упорядоченная последовательность пиков и впадин, которая обычно появляется от каждой щели, — как на рис. 4.2 б— также размывается, так что интерференционная картина на детекторном экране не формируется. Хотя решающим для понимания является то, что обе волны, и левая, и правая, всё ещё существуют. Ластик работает, потому что он снова фокусирует волны. Подобно паре зеркал он компенсирует размытие, возвращая обе волны к резкому фокусу и позволяя им снова создать интерференционную картину. Как если бы после того, как маркирующие устройства выполнили свою задачу, интерференционная картина исчезла из вида, но терпеливо находилась бы в ожидании, пока кто-нибудь или что-нибудь не воскресило её.

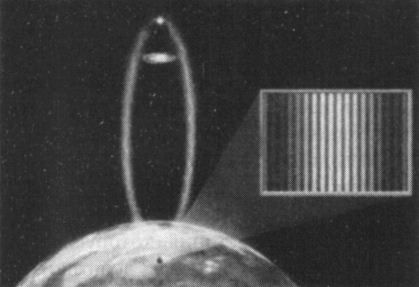

Это объяснение могло бы сделать квантовый ластик немного менее удивительным, но тут имеется финал — ошеломляющий вариант эксперимента с квантовым ластиком, который ещё более сотрясает привычные представления о пространстве и времени.
Формируя прошлое [46]
Этот эксперимент, квантовый ластик с отложенным выбором, также был предложен Скалли и Дрюлем. Он начинается с эксперимента со светоделителем, показанным на рис. 7.1, изменённым путём введения двух так называемых даун-конверторов [47] , по одному на каждый путь. Даун-конвертор — это прибор, который получает один фотон на входе и производит два фотона на выходе, каждый с половиной энергии («даун-преобразование») от исходного. Один из двух фотонов (так называемый сигнальныйфотон) направляется вдоль пути, по которому к детекторному экрану следовал исходный фотон. Другой фотон, произведённый даун-конвертором (именуемый холостымфотоном), посылается в совершенно другом направлении, как показано на рис. 7.5 а. В каждом эксперименте мы можем определить, какой путь к экрану выбрал сигнальный фотон, путём наблюдения, который из даун-конверторов испустил холостой фотон-партнёр. И снова возможность получить информацию о выборе пути сигнального фотона — даже хотя она является полностью косвенной, поскольку мы не взаимодействуем ни с одним сигнальным фотоном, — вызывает предотвращение возникновения интерференционной картины.
46
Если этот раздел окажется трудным, вы можете спокойно перейти к следующему разделу, последовательность изложения не потеряется. Но я призываю вас разобраться с ним, так как результаты в полном смысле слова изумительны.
47
Англоязычный термин down-conversionне имеет общепринятого русского перевода, и иногда переводится как параметрическое преобразование частоты внизили параметрическое рассеяние, но последнее время всё чаще используется фонетическая калька даун-конверсия. Мы следуем последнему варианту. (Прим. ред.)
Рис. 7.5.( а) Эксперимент со светоделителем луча, дополненный даун-конверторами, не даёт интерференционной картины, поскольку холостые фотоны сообщают информацию выбора пути. ( б) Если холостые фотоны не детектируются непосредственно, а вместо этого посылаются через изображённый лабиринт, тогда из результатов эксперимента может быть выделена интерференционная картина. Холостые фотоны, которые регистрируются детекторами 2 или 3, не дают информации о выборе пути и, следовательно, их сигнальные фотоны дают интерференционную картину
Приступим к самой таинственной части. Что если мы преобразуем эксперимент так, чтобы стало невозможно определить, из какого даун-конвертора был испущен холостой фотон? Что если мы сотрём информацию о выборе пути, заключённую в холостом фотоне? Произойдёт нечто поразительное: хотя мы ничего не делаем непосредственно с сигнальным фотоном, путём уничтожения информации о выборе пути, переносимой его холостым партнёром, мы можем восстановить интерференционную картину из сигнальных фотонов. Позвольте мне показать вам, как это происходит, поскольку это действительно примечательно.
Взгляните на рис. 7.5 б, в который включены все существенные идеи. Но не пугайтесь. Он проще, чем кажется, и теперь мы разберём его поэтапно. Установка, изображённая на рис. 7.5 б, отличается от установки на рис. 7.5 апринципом детектирования холостых фотонов после их испускания. На рис. 7.5 амы детектировали их непосредственно и могли немедленно определить, из какого даун-конвертора вылетел каждый, и значит определить, какой путь выбрал сигнальный фотон. В новом эксперименте каждый холостой фотон посылается через лабиринт, который делает невозможным такое определение. Представим, что холостой фотон выпущен из даун-конвертора, отмеченного «L». Вместо того чтобы немедленно попасть в детектор (как на рис. 7.5 а), этот фотон попадает на светоделитель (отмеченный «a»), так что имеется одинаковая вероятность пойти по пути A или B. Если он пойдёт вдоль пути A, он попадёт в детектор фотонов (отмеченный «1»), и его прибытие будет зарегистрировано. Но если холостой фотон пойдёт вдоль пути B, то будет подвержен следующим манипуляциям. Он будет направлен на другой светоделитель (отмеченный «c»), так что будет иметь 50%-ю вероятность быть направленным вдоль пути E к детектору, отмеченному «2», и 50%-ю вероятность пойти вдоль пути F к детектору, отмеченному «3». Теперь — следите за мной, так как здесь вся суть, — те же самые рассуждения, применённые к холостому фотону, эмитированному из другого даун-конвертора, отмеченного «R», говорят, что если вспомогательный фотон пойдёт по пути D, он будет записан детектором «4», но если он пойдёт по пути C, то будет обнаружен или детектором «3», или детектором «2», в зависимости от пути, по которому он следовал после прохождения через светоделитель «c».
Разберёмся, для чего нужны все эти усложнения. Заметьте, что если холостой фотон обнаружен детектором 1, мы знаем, что соответствующий сигнальный фотон выбрал левый путь, [48] поскольку для холостого фотона, который был эмитирован из даун-конвертора R, нет способа найти путь к этому детектору. Аналогично, если холостой фотон обнаружен детектором 4, мы знаем, что его сигнальный фотон-партнёр выбрал правый путь. Но если холостой фотон попал в детектор 2, мы не можем определить, какой путь выбрал его сигнальный фотон-партнёр, поскольку имеются равные шансы, что он эмитирован даун-конвертором L и следует пути B–E или что он эмитирован даун-конвертором R и следует пути C–E. Аналогично, если вспомогательный фотон обнаружен детектором 3, он может быть эмитирован даун-конвертором L и путешествовать по пути B–F или даун-конвертором R и путешествовать по пути C–F.
48
Левый путь — значит, соответствующий букве L на рис. 7.5 б. На рисунке левая часть установки (L) изображена справа, а правая (R) — слева. (Прим. ред.)
Итак, для сигнальных фотонов, холостые партнёры которых обнаружены детектором 1 или 4, мы имеем информацию о выбранном пути, но для сигнальных фотонов, холостые партнёры которых обнаружены детектором 2 или 3, информация о выборе пути стёрта.
Означает ли это стирание части информации о выборе пути — хотя мы ничего не делаем с сигнальными фотонами непосредственно — что интерференционные эффекты восстанавливаются? Это действительно так, но только для тех сигнальных фотонов, чьи холостые партнёры попали в детектор 2 или детектор 3. Именно, места попадания всех сигнальных фотонов на экран будут давать картинку, похожую на данные для рис. 7.5 а, не показывающего даже самого слабого намёка на интерференционную картину, что характерно для фотонов, которые идут либо одним, либо другим путём. Но если мы рассмотрим лишь подмножество результирующих точек — например, от тех сигнальных фотонов, для которых холостые фотоны попали в детектор 2, — то это подмножество точек будетдавать интерференционную картину! Эти сигнальные фотоны — холостые партнёры которых, по случайности, не дали информации о выборе пути — ведут себя, как будто они путешествовали обоими путями! Если мы настроим оборудование так, что экран будет показывать красную точку для положения каждого сигнального фотона, холостой фотон которого был обнаружен детектором 2, и зелёную точку для всех остальных, то те, у кого нарушено восприятие цвета, не будут видеть интерференционную картину, но все остальные будут видеть, что красные точки упорядочены в яркие и тёмные полосы — в интерференционную картину. То же самое останется верно и для детектора 3 вместо детектора 2. Но такой интерференционной картины не будет, если мы выделим сигнальные фотоны, холостые фотоны которых обнаружены детектором 1 или детектором 4, поскольку эти холостые фотоны дают информацию о выбранном пути своих сигнальных партнёров.
