В этом случае на катушку зажигания не поступают импульсы тока. Тогда от нее нужно отсоединить провод, который идет от клеммы «1» коммутатора, а наконечник провода подключить к контрольной лампе. К клемме «+Б» катушки зажигания подключить другой вывод контрольной лампы.
Зажигание включить и стартером проверить коленчатый вал. Цепь низкого напряжения исправна, если лампа мигает, т. е. коммутатор посылает импульсы на катушку зажигания. Если лампа не мигает, то следует заменить или коммутатор, или бесконтактный датчик (рис. 31).
3. Пробой конденсатора на корпус. Исправность конденсатора можно проверить при помощи контрольной лампы. Для этого провод конденсатора отсоединить от клеммы ввода в распределитель зажигания и соединить его с положительным выводом аккумулятора через контрольную лампу. Если лампа горит, то конденсатор пробит и его следует заменить.
4. Нарушение изоляции проводов низкого напряжения и поломка провода в распределителе зажигания. Замыкание рычажка прерывателя на корпус. К массе и клемме низкого напряжения распределителя подключить контрольную лампу. Если она горит при включенном зажигании при разомкнутых контактах, а при замкнутых не реагирует, то цепь тока низкого напряжения исправна, включая прерыватель и обмотку катушки зажигания.
Если при разомкнутых контактах лампа не горит, то нужно отсоединить провод от клеммы распределителя зажигания. Контрольную лампу подключить между корпусом и наконечником соединительного провода. Если в этом случае лампа включается, то цепь исправна до распределителя зажигания, а распределитель зажигания неисправен.
Неисправность распределителя зажигания возникает из-за подвижного рычажка прерывателя и его провода или из-за замыкания обкладок конденсатора. В данном случае следует устранить замыкание (рис. 32).

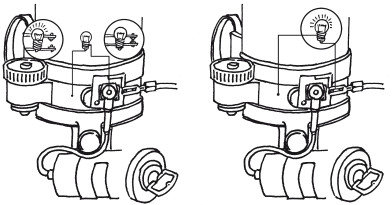

Рисунок 32. Проверка цепи низкого напряжения в распределителе зажигания
5. При прогаре крышки распределителя зажигания между центральным и одним из боковых электродов двигатель троит. В этом случае с распределителя зажигания необходимо снять крышку, протерев тряпкой, удалить слой копоти. Если это не дало положительного результата, то следует отсоединить от неисправного свечного вывода крышки свечной провод и произвести замену.
6. Неисправность бегунка. С распределителя снять крышку и вынуть центральный провод. Наконечник центрального провода поднести на расстояние 3 мм к токоведущей пластине бегунка. Если в момент размыкания контактов при включенном зажигании появится искра, это означает, что бегунок пробит и следует его заменить.
7. Окисление зажимов проводов в клеммах и наконечниках. Подтянуть провода гайками, обеспечив надежный контакт наконечников и зажимов проводов в клеммах.
8. Зависание подвижного контакта или большой зазор в контактах прерывателя. Если подвижный контакт изношен, его следует заменить. В прерывателе установить зазор 0,4 + 0,05 мм.
9. Механический износ кулачка, расшатывание, подгорание контактов замка зажигания. Следует просверлить на выступе кулачка отверстие диаметром 1,5 мм, нарезать резьбу и ввернуть в отверстие винт, который не должен доходить до валика контактной группы.
Стартер не включится при обгорании контактов, в этом случае следует с клеммы «50» снять штекер с красным проводом и присоединить его (временно) к клемме «16».
Проблема – неисправность системы питания
1. Износ штока привода. Из-за износа штока привода диафрагма бензонасоса не совершает полного хода. Следует уменьшить толщину прокладки между блоком двигателя и бензонасосом.
При неожиданном отключении зажигания следует снять голубой с черными полосами провод с клеммы «15» контактной группы и присоединить его к клемме «30».
2. Сильный запах бензина при остановке или при движении. В результате выпадения штуцера из карбюратора или корпуса насоса появляется сильный запах бензина. При выпадении штуцера автомобиль может некоторое время двигаться, так как в поплавковой камере еще находится бензин. Для устранения неполадки следует установить дополнительную скобу, которая будет за хомут притягивать топливный провод к карбюратору или топливному насосу. Если поломка произошла в пути, нужно с помощью проволоки привязать топливный провод к корпусу (рис. 33).
Рисунок 33. Дополнительная фиксация топливного провода на бензонасосе
3. В топливном проводе отсутствует циркуляция топлива.
Для устранения неисправности необходимо смочить в холодной воде тряпку и положить на насос, тем самым охлаждая его.
В жаркое время двигатель может заглохнуть из-за образовавшихся в топливном проводе паровых пробок.
4. Топливо не подается в карбюратор. С двигателя снять насос. С него снять крышку и уплотнительную прокладку с сетчатым фильтром. Латунное седло клапана выпрессовать, из насоса достать клапан и его пружину (рис. 34).
