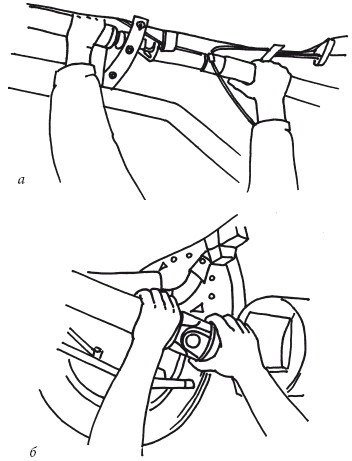

Рисунок 53. Проверка окружных зазоров

Сначала процедуру проводят с передней половиной заднего карданного вала (рис. 53 а), затем повторяют с задней. На последнем этапе надо несколько раз повернуть передний карданный вал вокруг своей оси сначала в одну сторону, затем – в другую (рис. 53 б). Движения должны быть короткими и достаточно резкими, при этом второй рукой придерживают эластичную муфту, чтобы она оставалась неподвижной.

После диагностики исправности деталей переходят к смазке шлицевого соединения.

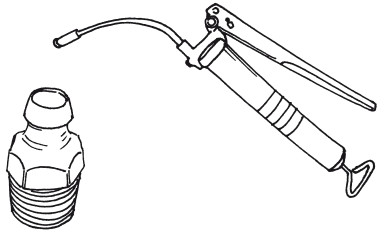

Для проведения этого профилактического мероприятия требуются ключ № 10, пресс-масленка и специальный шприц – солидолонагнетатель (рис. 54).

Рисунок 54. Пресс-масленка и солидолонагнетатель

Перед проведением смазки пробку шлицевого соединения тщательно очищают от грязи: большую грязь удаляют специальной металлической щеткой, остатки зачищают мягкой тряпкой.

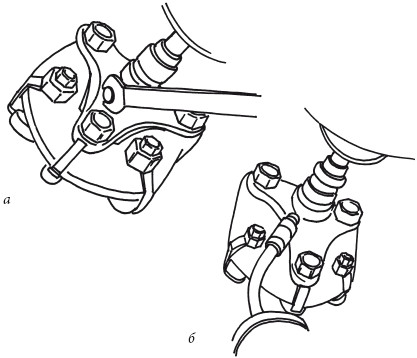

После этого ключом отвинчивают пробку шлицевого соединения (рис. 55 а) и на ее место помещают пресс-масленку, в нее вставляют шприц и наполняют соединение смазкой, пока ее излишки не появятся из-под сальника (рис. 55 б). В завершение пресс-масленку снимают и возвращают на место пробку шлицевого соединения.

Рисунок 55. Смазка шлицевого соединения

Для проведения операции по снятию карданной передачи с автомобиля требуется эстакада или смотровая яма. Заднюю часть машины вывешивают, чтобы колеса могли свободно вращаться. Передние колеса следует закрепить, чтобы машина не двигалась с места. Рычаг коробки передач переводят в нейтральное положение, а рычаг привода стояночного тормоза опускают до упора.

Для снятия и установки карданной передачи потребуются:

ключи № 13 и 19 (сразу два);

отвертка;

монтажная лопатка;

молоток;

бородок;

щипцы (с их помощью снимают, а затем устанавливают на место стопорные кольца).

Отвинчивают гайки крепления кронштейна безопасности, после чего снимают сначала шайбы, а затем и сам кронштейн и откладывают их в сторону. После этого отвинчивают гайки с болтов в месте соединения эластичной муфты с фланцем коробки передач. Сами болты вынимают, для чего карданный вал поворачивают, чтобы болт оказался в верхнем положении слева от оси муфты – только в этом случае его можно достать. Для того чтобы проще было вынуть болты, можно воспользоваться бородком.

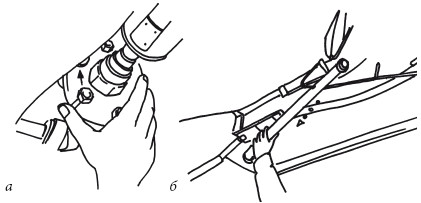

На следующем этапе отверткой подцепляют муфту и, отделив ее от фланца, опускают вниз. Затем, удерживая при помощи монтажной лопатки в неподвижном положении, разъединяют фланец вала с фланцем ведущей шестерни редуктора заднего моста и детали отделяют (рис. 56 а).

Отсоединив от кузова автомобиля поперечину промежуточной опоры, приступают к снятию самой карданной передачи; для этого деталь ведут вдоль днища автомобиля по направлению к его передней части так, чтобы задний вал прошел над тросом стояночного тормоза (рис. 56 б).

Рисунок 56. Снятие карданной передачи

Снятую деталь тщательно очищают от грязи и осматривают. Первым делом надо обратить внимание на уплотнитель центрирующего кольца второго вала коробки передач, который должен быть целым.

При наличии повреждений на уплотнителе центрирующего кольца второго вала коробки передач его следует заменить новым, для чего:

специальными щипцами снимают стопорное кольцо и уплотнитель центрирующего кольца;

уплотнитель заменяют;

при помощи молотка центрирующее кольцо запрессовывают до упора;

стопорное кольцо ставят на место;

устанавливают новую карданную передачу.

Все операции по установке нового механизма повторяют процесс разборки в обратном порядке.

1. Проверить крепежные элементы эластичной муфты и фланцев карданных шарниров. Возможно ослабление болтов и гаек в системе крепления. Следует подтянуть ослабленные крепежные элементы, а в будущем своевременно проверять качество крепежа узлов и агрегатов трансмиссии и не допускать их ослабления.
