Слишком тугое или слишком свободное вращение рулевого колеса требует дополнительной проверки и устранения неисправностей.

Для проверки стука в рулевом механизме нужно нажать педаль тормоза и, удерживая ее в нажатом положении, покачать рулевое колесо. Если будут слышны стуки, надо дополнительно осмотреть элементы системы, проверив в первую очередь резьбовые соединения и шаровые шарниры рулевых тяг – возможно, они повреждены или изношены.

Рисунок 70. Проверка свободного хода рулевого колеса

После этого переходят к осмотру рулевых механизмов снизу автомобиля.

Перед осмотром следует тщательно очистить от грязи защитные чехлы шарниров рулевых тяг и остальные элементы рулевой системы. В ходе осмотра следует проверить узлы крепления кронштейна и редуктора к кузову автомобиля. Если болты и гайки ослабли, их следует подтянуть.

Затем осматривают оси маятникового рычага: при помощи легкого покачивания руками определяют отсутствие в механизмах радиального или осевого люфта. Если замечен люфт, надо заменить маятниковый рычаг новым механизмом в сборе.

В ходе проверки осматривают рулевые наконечники и оси пальцев, определяют величину смещения рулевых наконечников вдоль оси пальцев. Вначале наконечник замеряют в свободном состоянии, затем – после нажатия на тягу около наконечника и его перемещения вдоль оси пальцев. Разница между этими замерами и составит осевое смещение. В норме оно не должно превышать 1,5 мм (рис. 71).

Рисунок 71. Проверка осевого перемещения наконечников рулевых тяг

В ходе осмотра нужно убедиться в отсутствии люфтов в шаровых шарнирах. Для проверки надо резко покачать рулевые тяги руками (рис. 72 а). При обнаружении повреждений или износа их необходимо заменить новыми. При проверке колпачков их немного сдавливают пальцами: если при нажатии появляется смазка, колпачки требуется заменить (рис. 72 б).

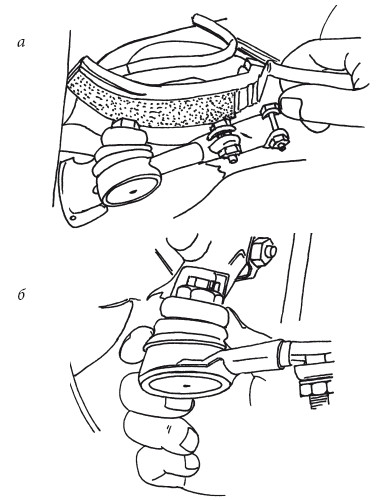

Рисунок 72. Проверка шаровых шарниров рулевых тяг

1. Проверить крепежные элементы шаровых пальцев рулевых тяг. Ослабление гаек может стать причиной увеличения свободы хода рулевого механизма. В этом случае следует подтянуть резьбовые соединения.

2. Проверить шаровые шарниры рулевых тяг. Увеличение зазора нередко становится причиной появления данной проблемы. Если причина в износе деталей, следует заменить наконечники рулевых тяг или установить новые тяги.

3. Проверить резинометаллические шарниры рулевых тяг. При их износе или повреждениях в зависимости от состояния рулевых тяг меняют только сайлент-блоки или целиком тяги.

4. Проверить подшипники ступиц передних колес. При увеличенном зазоре отрегулировать. Если на подшипниках заметны следы износа, заменить детали.

5. Проверить заклепочное соединение. Если заклепки ослабли и появился люфт, их нужно заменить новыми.

6. Осмотреть рулевой механизм, проверить рулевую рейку. Если в результате износа деталей увеличился зазор между упором рулевой рейки и гайкой, нужно заменить рейку.

7. Проверить ось маятникового рычага и втулки на износ и повреждения, при сильном износе втулок заменить их новыми. Если есть и другие повреждения элементов системы, кронштейн меняют полностью.

1. Проверить подшипник верхней опоры стойки передней подвески, при его повреждении или следах износа подшипник следует заменить. Дополнительно осмотреть опору стойки, при обнаружении повреждений или деформации стоит заменить ее всю.

2. Проверить опорную втулку. Если она повреждена, заменить ее новой. Смазать втулку смазкой.

3. Проверить рулевую рейку на отсутствие повреждений и наличие смазки. При необходимости добавить смазку или полностью заменить деталь.

4. Проверить давление в шинах. Слишком низкое давление может стать причиной тугого хода руля. Восстановить нормальное давление.

5. Осмотреть элементы шаровых шарниров рулевых тяг и телескопической стойки подвески. Поврежденные детали заменить новыми.
