Рис. 6.16. Файловая система SAN с сервером метаданных

Асимметричный подход к проектированию файловой системы SAN продемонстрирован на рис. 6.16.

Клиент подключается к серверу и запрашивает данные с помощью одного из протоколов, например CIFS (см. главу 3).

Сервер обращается к серверу метаданных и получает информацию об устройстве хранения, на котором находится необходимый файл, включая информацию о конкретном блоке диска, в котором расположен файл.

Затем сервер может выполнять непосредственный ввод-вывод, используя информацию, полученную от сервера метаданных.

Некоторые поставщики реализовали файловые системы SAN для платформы Windows NT на базе асимметричной технологии. В качестве примеров можно привести линию продуктов Celerra HighRoad от компании ЕМС, продукт SANergy от компании Tivoli и продукт StorNext (ранее известный как CentraVision) от компании ADIC. Все эти системы используют сервер Windows для реализации сервера метаданных и поддержки доступа к серверу метаданных со стороны вторичных серверов Windows. Некоторые системы поддерживают изолированный сервер метаданных, а некоторые – нет. Кроме того, ряд систем поддерживают другие серверы (например, Novell, UNIX или Solaris), которые могут получать доступ к серверу метаданных.

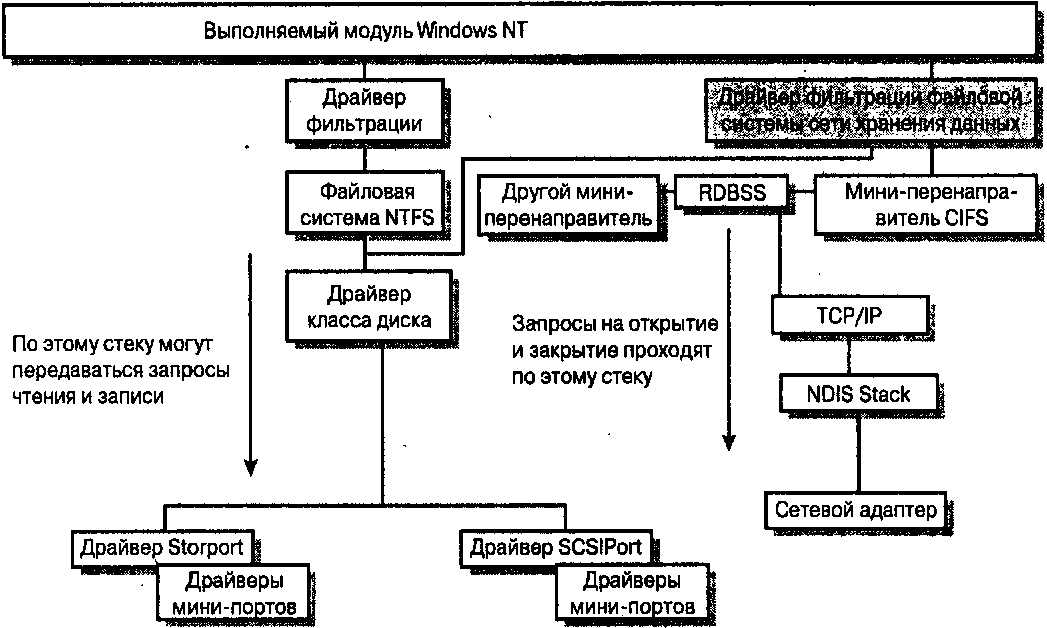

Рис. 6.17. Стек ввода-вывода файловой системы SAN в Windows NT

Рассмотрим более подробно реализацию описанных функций в контексте стека ввода-вывода Windows NT.

На рис. 6.17 показан стек сетевого ввода-вывода Windows NT и локального хранилища (на основе моделей драйверов Storport и SCSIPort). Драйвер фильтрации файловой системы SAN (закрашенный на рисунке другим цветом) находится уровнем выше сетевой файловой системы в целом и Мини- перенаправителя CIFS в частности. Драйвер фильтрации перехватывает запросы на открытие, закрытие, создание и удаление файлов и позволяет им перемещаться по пути стандартного стека сетевой файловой системы. Перехват запросов используется для регистрации процедуры завершения. Для всех успешно открытых файлов драйвер фильтрации получает информацию о точной дорожке, секторе и блоке диска, в которых расположен файл.

Такая процедура выполняется для всех больших файлов. Некоторые системы отказываются от выполнения этой процедуры для небольших фай-

лов, поскольку служебные издержки операции чтения/записи на нескольких секторах и операция получения информации о дорожке/секторе диска для небольших файлов совпадают. Таким образом, все операции чтения и записи, которые не требуют манипуляций с метаданными файловой системы, обрабатываются непосредственно на уровне блоков между сервером и диском подсистемы хранения.

Недостаток использования централизованного сервера метаданных состоит в потенциальном превращении сервера в проблемный компонент и единственную точку отказа. Некоторые поставщики предоставляют возможность создания резервного сервера метаданных, который начинает работу в случае отказа основного сервера. С другой стороны, сервер метаданных – это единственный сервер, кэширующий метаданные, что позволяет избежать их ввода-вывода в пределах всего кластера.

В Windows 2000 впервые появилась поддержка динамических дисков. Следует обратить внимание на процесс улучшения поддержки динамических дисков компанией Microsoft, что понадобится при установке системы и предустановке дисков независимыми производителями компьютеров.

Архитектура точек повторной обработки должна заинтересовать независимых производителей программного обеспечения. Персонал отделов информационных технологий должен обратить пристальное внимание на поддержку этой архитектуры поставщиками решений HSM.

Отметим, что на данный момент ни один поставщик не разрабатывает и не продает файловую систему для платформы Windows NT (кроме, естественно, самой Microsoft). Но в будущем ситуация может измениться.

Вместе с выходами новых версий Windows NT демонстрирует расширение поддержки новых технологий хранения. В Windows 2000 предоставляется поддержка динамических дисков, позволяющих интерактивно управлять томами файловых систем, не прерывая при этом доступа приложений к ресурсам тома.

Файловая система NTFS обладает богатыми возможностями, которые были расширены с выходом Windows 2000. Теперь тома NTFS можно шифровать, предотвращая несанкционированный доступ даже средствами других операционных систем. Еще одной особенностью является журнал изменений, который позволяет приложениям хранения, например агентам репликации или приложениям HSM, быстро и эффективно идентифицировать изменившиеся файлы и каталоги. Файловая система NTFS в Windows 2000 предоставляет поддержку точек повторной обработки, которые являются основой реализации HSM, символьных ссылок, точек монтирования томов и службы SIS.
