Зеленоватый налет, появившийся на отдельных участках древесины, свидетельствует о том, что древесина начала гнить.

Гниль древесины может быть нескольких видов, и не каждый из них выводит древесину из строя окончательно. Гниль – это следствие грибкового заболевания древесины, и многие древесные грибы делают древесину совершенно непригодной.

Но есть и такие, которые при правильной обработке и хранении древесины прекращают свое действие. Гниль может появиться в древесине еще в то время, когда дерево не срублено на корню (например, белая, ситовая, трухлявая гниль), или уже в процессе хранения на складе (заболонная гниль). От гнили можно избавиться, хорошо просушив древесину; действие гнили не возобновится, если древесина хранится правильно.

Цветная гниль может поразить древесину изнутри, разрушая ее структуру и делая невозможным ее использование, хотя на вид древесина может быть абсолютно здоровой.

Плесень поражает древесину только снаружи, поэтому, если своевременно зачистить поверхность ножом или рубанком, то доску или брусок можно еще спасти, а затем, просушив его, использовать в работе.

К категории дефектов древесины можно отнести и наличие засмолок у хвойных и водослоев у лиственных пород. Так принято называть места скопления древесного сока в массиве древесины. При отделке придется откачивать из этого места смолу и обрабатывать ее специальным раствором. Но лучше расположить деталь на бруске так, чтобы такой участок находился либо внутри детали, либо вне ее.

Среди пороков древесины, которые необходимо учитывать при работе, большое место занимает наличие трещин.

Разрыв древесины вдоль волокон называется трещиной. Они образуются в массиве древесины в период роста древесного ствола. По своему расположению трещины могут быть пластевыми, кромочными и торцовыми, а по типу – метиковыми, морозными, трещинами-усушками и отлупными. Виды трещин показаны на рисунке 8.

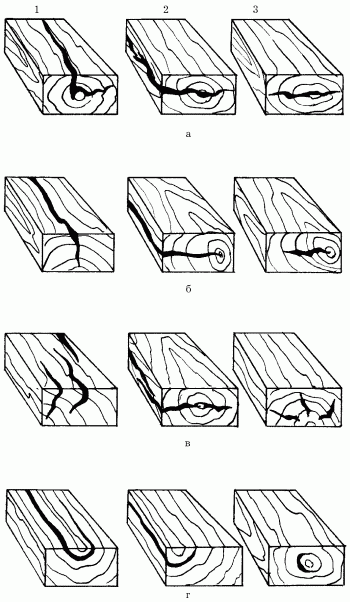

Рис. 8. Типы трещин в древесине: а – метиковые; 1 – пластевые; 2 – кромочные; 3 – торцевые; б – морозные; в – трещины-усушки; г – отлупные.

Морозные трещины могут разделить весь ствол на две части. Сами трещины идут от внешнего края внутрь, они образуются только зимой при сильных морозах.

Отлупные трещины возникают только внутри ствола, при этом образуется промежуток между годичными кольцами. Причина образования таких трещин – большое напряжение внутри ствола в период усиленного роста.

Метиковые трещины, как и морозные, могут разделить ствол на две части. Разница между ними в том, что морозные идут от внешнего края к центру, а метиковые – от основания ствола к вершине.

Трещины при усушке могут образовываться и в древесине без видимых пороков. Такие трещины идут от центра ствола к внешней стороне поперек годичных колец.

Трещины сильно снижают прочность пиломатериалов, поэтому допускаются они, только если суммарная глубина трещин не превышает 1/4–1/3 части диаметра бревна в зависимости от сорта древесины. При этом протяженность каждой из трещин не должна превышать соответственно 1/3–1/2 часть диаметра бревна для первого и второго сортов.

К порокам древесины можно отнести наличие наклона волокон. Такой дефект может быть как природным, так и механическим. В любом случае тонкие узкие заготовки из такой древесины при усушке очень сильно коробятся.

Признак косослоя – спиральное направление внешних волокон и трещин. Наличие косослоя резко снижает (до 90 %) прочность древесины. На 1 м длины смещение не должно превышать 1/4–1/3 диаметра бревна в зависимости от сорта древесины. Поэтому пиломатериалы с косослоем не применяют в перекрытиях и вообще там, где возможны даже незначительные нагрузки.

У хвойных пород древесины наиболее часто встречается такой дефект как крень. Это природный порок, возникающий при сжатии ствола в период роста. Древесные волокна на этом участке расположены близко друг к другу, что значительно увеличивает время пропитки древесины антисептиками и химическими красителями. Но такая древесина очень прочна и устойчива к воздействию атмосферных явлений, так что ее можно приспособить для обивки входной двери на даче или в квартире.

Наличие прирости в древесине само по себе безобидно, но может создать большие трудности после усушки. Такой дефект возникает при порезе древесного ствола во время роста. Образовавшаяся рана постепенно зарастает, но годовые кольца деформируются.

К порокам древесины относится также и червоточина, то есть ходы и отверстия, которые проделывают в древесине насекомые. Степень поражения червоточиной определяется глубиной проникновения в массив древесины и диаметром проделанного отверстия.

Если червоточиной поражен только верхний слой древесины и глубоко она еще не проникла, пиломатериал может использоваться в строительстве, правда с ограничениями, так как червоточина снижает прочность древесины. При глубоком проникновении червоточины древесина становится рыхлой и трухлявой.
