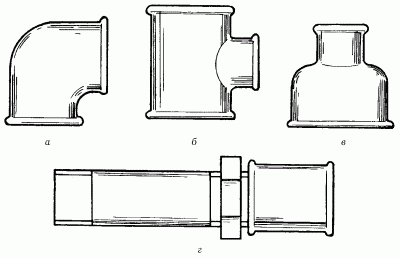

Рис. 81. Виды фитингов: а – угольник; б – переходный тройник; в – переходная муфта; г – сгон в сборе, с прямой муфтой и контргайкой.

Соединение с помощью фитингов должно быть прочным, что обеспечивается плотным прижиманием друг к другу ниток резьбы. Чтобы достичь герметичности при свинчивании труб с резьбой, нужно предварительно смазать нарезанные части белилами или свинцовым суриком.

Если же нужно достичь более надежного соединения труб с резьбой, следует воспользоваться льняной или пеньковой подмоткой с суриковой замазкой. Для ее приготовления берут 2 части (по массе) сурика и 1 часть вареного масла.

Короткую резьбу на трубах применяют для неразъемных соединений труб фасонными частями. На смонтированном трубопроводе разобрать такое соединение можно, только разрезав трубы.

Чтобы соединить трубы с короткой резьбой, необходимо на каждом конце соединяемых труб нарезать резьбу так, чтобы она на 2–3 витка не доходила до середины муфты. Это создаст своеобразное заклинивание, благодаря которому получится очень прочное соединение.

На садовых участках использование муфт для соединения труб не редкость. Но при этом обязательно надо предусмотреть и возможность их разъединения. Например, на участке 6 соток (20 х 30 м) проложены трубы разной длины, соединенные муфтами. Из-под муфты, скажем, в 6 м от магистрального трубопровода, который распределяет воду по всему участку, начала фонтанировать вода. Если все трубы до дефектного участка соединены муфтами, то придется с целью устранения неполадки разбирать когда-то собранные трубы или вращать их до нужной муфты. Чтобы облегчить ремонт, следует в процессе сборки трубопровода периодически между трубами устанавливать сгоны.

Сгон представляет собой небольшую трубу, имеющую на одном конце короткую резьбу для соединения труб муфтой, а на другом – резьбу в несколько раз больше. На длинной резьбе уместятся и муфта, и контргайка, сгоняемые туда, чтобы разъединить трубы. Размеры сгонов представлены в табл. 4.

Необходимо помнить, что при соединении труб разрешается только заворачивать трубы и фитинги. Отворачивание (задний ход) неизбежно приводит к течи.

И последнее. Любые соединения труб в процессе эксплуатации трубопроводов должны оставаться герметичными.

В качестве профилактических мер для продления срока службы различных трубопроводов проводят следующие мероприятия:

– для защиты труб от ржавчины существует несколько способов (в зависимости от вида труб и места нахождения трубопровода), самый распространенный – окрашивание эмалями и масляными красками.

В качестве грунтовки под окрашивание можно применять антикоррозийные составы – для труб и радиаторов отопительной системы; свинцово-суриковую грунтовку № 81 – для водопроводных труб горячего водоснабжения; цементный раствор на казеиновом клею (в пропорции 3: 1) для всех видов труб; карболат – для труб холодного водоснабжения во влажных помещениях (ванных, душевых, санузлах). Трубу покрывают пастой толщиной около 5 мм, а после ее отвердения окрашивают. Такая грунтовка, помимо коррозийной устойчивости, препятствует образованию на трубах конденсата. Фановые (канализационные) трубы практически не грунтуются, а покрываются расплавленным битумом;

– для предотвращения «размораживания» внутренней трубопроводной системы рекомендуется не оставлять помещение неотапливаемым в холодное время года на длительное время; для защиты наружных трубопроводов от промерзания (помимо размещения их ниже уровня промерзания почвы) использовать утеплители – солому, опилки, минеральную вату и пр.; в исключительных случаях для предотвращения замерзания труб в особо сильные морозы на ночь можно приоткрыть водопроводный кран, чтобы вода текла тонкой струйкой (но в этом случае следует позабыть о таком понятии, как экономия пресной воды). Если же вода в трубах все-таки промерзла, то, прежде чем включить отопление или водопровод, трубы нужно отогреть горячей водой, электрической плиткой или рефлектором; канализационные трубы от ввода в магистраль следует отогревать так, чтобы их содержимое по мере оттаивания уходило вниз. Размороженные (лопнувшие трубы) можно на время заделать специальной замазкой: 2,5 кг мелких железных опилок, 60 г сухого порошкообразного нашатыря и 30 г серы тщательно перемешать; перед применением сухую смесь затворить водой до получения консистенции густой замазки. Если повреждение небольшое, то трещину можно (опять-таки на время) заделать с помощью стального хомутика с резиновой прокладкой и болтовым замком. По окончании отопительного сезона или с наступлением теплого времени года лопнувшие трубы заменяют (в холодное время замену дефектных труб в домашних условиях производить не рекомендуется);

– во избежание засорения внутренней канализации рекомендуется периодически производить профилактическую очистку с помощью капронового шнура и металлической мочалки, схема проведения такой очистки показана на рис. 82.

Рис. 82. Профилактическая прочистка труб внутренней системы канализации капроновым шнуром.

Для того чтобы протянуть шнур по трубам, на один из его концов (который пропускается в трубы первым) привязывают достаточно тяжелую пуговицу, опускают конец шнура с пуговицей в трубу и открывают воду, а уловить шнур в другом выводном отверстии можно крючком из стальной проволоки;

– при засорении сифонов раковин, моек, ванн для их промывки применяют химические препараты типа «Крот», если данный метод очистки не помогает, то сифон разбирают и очищают механическим способом.

Ни один трубопровод не может действовать без наличия в его конструкции арматуры. По функциональному назначению различают такие виды трубопроводной арматуры, как водоразборная, запорная, предохранительная, регулирующая и указатели уровня жидкости и давления.
