Сулига Сергей

Шрифт:

Дальность — 10000 миль на 15 узлах

Защита — пояс 330 мм с наклоном 15,5°, палубы 170 (погреба)/150 (механизмы) мм

броня пояса — «класса А», палуб — «класса В»

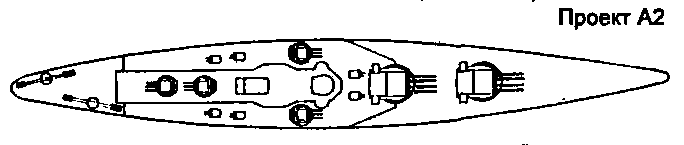

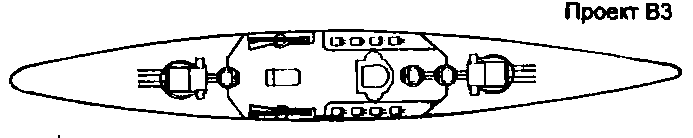

При выборе проектов для двух следующих кораблей, постройку которых одобрили 2 мая 1938 года, рассмотрели 12 вариантов расположения вооружения, разбитых на три группы. Проекты группы «А» имели обе башни ГК в носу, группы «В» — в обеих оконечностях, а проекты группы «С» имели ГК в трех 3-орудийных башнях (2 в носу и 1 корме). Так как уже имелись предварительные оценки весов с Брестской верфи, где строился головной «Ришелье», для третьего корабля выбрали проект А2, где число 152-мм башен было уменьшено до четырех, при полном отказе от авиационного вооружения (ангара, катапульт, самолетов). Это позволяло установить шесть 100-мм спарок новейшего типа 1937 года, шесть спаренных 37-мм автоматов и 9 счетверенных 13,2-мм, дав им хорошие углы обстрела (по другим данным 4 кормовых 13,2-мм установки заменялись на две 4-ствольные 37-мм). Улучшались и углы обстрела 152-мм орудий: расположение двух башен по бортам на миделе и двух линейно-возвышенных по ДП давало в бортовом залпе те же 9 стволов, что и при пятибашенном варианте.

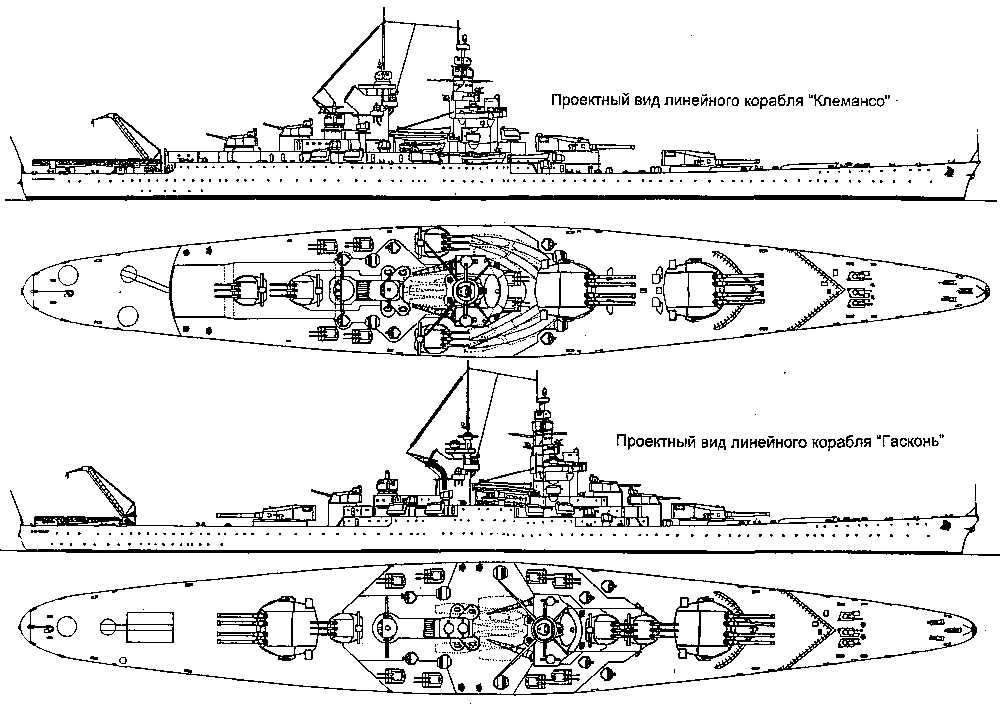

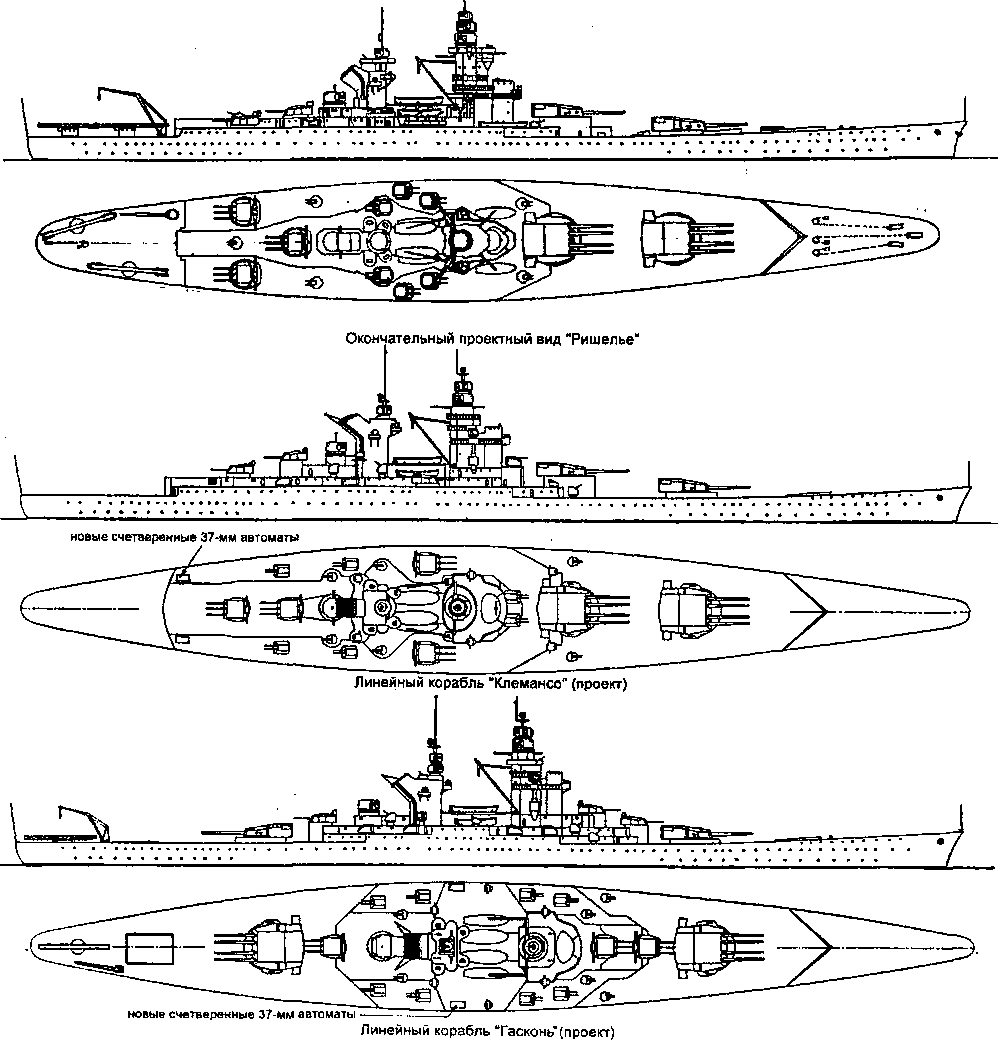

Проект четвертого корабля — «Гаскони» подвергся более решительным изменениям. В течение 1939 года, по мере достройки «Ришелье», проблема перегрузки становилась все острее. Фирме Луар поручили провести исследование для определения лучшего размещения зенитных орудий и рекомендовать пути снижения веса. Формой корпуса «Гасконь» не должен был отличаться от предыдущих кораблей, но при размещении башен ГК на нем вернулись к традиционной схеме, разделив их поровну между оконечностями. Все башни среднего калибра перемещались в ДП: две возвышенно над носовой башней ГК, третья — возвышенно над кормовой (проект 83). За счет еще большего сокращения числа 152-мм орудий удавалось более удачно расположить зенитки (16 100-мм в 8 спарках, 20 37-мм автоматов в спаренных и счетверенных установках и 20 13,2-мм в счетверенных) в местах, не подверженных воздействию дульных газов орудий ГК и СК. Тем не менее, как и на «Клемансо», 37-мм спарки планировались в закрытых установках. Все зенитки, включая и 152-мм калибр, могли стрелять изолированными группами и их огнем управляли четыре директора. Перераспределение вооружения на 3,65 м увеличивало длину броневой цитадели и дополнительный вес решили компенсировать утончением пояса до 320 мм и модификацией противоосколочной защиты. Броню барбетов 152-мм башен увеличили до 150. а их лобовые плиты — до 155 мм. Более компактное расположение башен позволило дать 152-мм погребам такую же горизонтальную защиту, что 380-мм. Но толщина главной броневой палубы уменьшалась со 150–170 мм на типе «Ришелье» до 140–150 мм. Снова восстановили авиационное вооружение: 2 самолета должны были помещаться в подпалубном ангаре в самой корме, свободной от воздействия дульных газов кормовой башни ГК; за ангаром планировалась одна поворотная катапульта и кран для подъёма гидросамолетов с воды и установки их на катапульту. Хотя наиболее заметным на «Гаскони» было перераспределение башен ГК и СК, равное по важности изменение сделали в ЭУ, сдвинутой из-за этого на 19,4 м в нос.

15 апреля 1940 года флот предложил постройку еще двух линкоров типа «Гасконь» с закладкой первого в 1941-м и второго в 1944 году. Премьер-министр этот план одобрил, но после падения Франции под натиском германских войск спустя всего два месяца его, естественно, пришлось аннулировать.

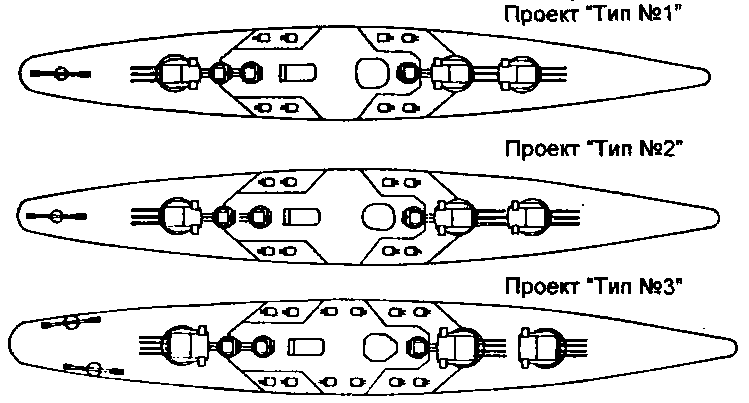

Но и на этом история проектирования крупной серии французских быстроходных линкоров, родоначальником которой стал «Ришелье», не закончилась. В начале 1940 года флот приступил к проработкам следующих линкоров большего размера, чтобы «подтянуться» в этом отношении к другим державам. Немцы, заканчивая строительство «Бисмарка» и «Тирпица», уже заложили первые из планируемых шести гигантских линкоров типа «H» (Аш). В ответ Высший Совет флота решил начать работы над проектом ещё более мощно вооруженных и защищенных кораблей. Рассматривались три варианта со стандартным водоизмещением 40000 Т (как у британских «лайонов»), 45000 т (верхняя граница, установленная Лондонским договором 1936 года) и промежуточный 42500 т (характеристики проектов даны в таблице).

Хотя французский флот и не решил, по какому из вариантов строить новые линкоры, по мнению многих специалистов, в частности американцев Р. Дулина и У.Гартцке, при полном отсутствии опыта проектирования и производства трехорудийных башен крупного калибра с раздельным наведением стволов в условиях войны французы предпочли бы третий вариант. Форма корпуса и система защиты, скорее всего, была бы аналогична предыдущим кораблям, но толщина палуб и пояса (на варианте 3), уменьшенная на типе «Ришелье» из-за перегрузки, увеличивалась.

15 апреля 1940 года французский парламент одобрил постройку этих линкоров и были даже выбраны названия «Эльзас», «Норманди», «Фландр» и «Бургонь». Тогда же предложенные к постройке два корабля типа «Гасконь» названий так и не получили.

Вариант проектаВодоизмещение [станд. /норм.), ТДлина/ширина, мВооружение (число- калибр в мм)Бронирование (борт /палубы), ммМощность, л. с. =скорость, уз.
140000 / 45500252 / 35,09-380,9-152,16-100330/170-180 + 40170000=31
242500 / 47800256 / 35,59-406,9-152, 16-100330/170-180 + 40190000=31
345000 / 51500265 / 35,512-380,9-152.24-100350/170-180 + 40220000=32

Описание конструкции

Основные характеристики орудий, в разное время стоявших на «Ришелье» и «Жане Баре», даны в таблице:

Орудие380/45152,4/55100/45100/5590/5057/6040/5637/5020/7013,2
Модель1935193619301945193019471941193319411929
Вес ствола с затвором, кг9413077801650184016002803006430
Вес снаряда, кг*88454/5713,5/1513,39,52,960,90,7250.1230,052
Начальная скорость, м/с785870755675850865861850836800
Скорострельность, в./мин.46-86106-81201208545070
Живучесть ствола, выстрел.200700
Дальность стрельбы, м*4170026470/15800/ 1000017260/ 1100015600/ 900014500/ 900011000/ 55008000/5700/ 43006500/ 4200
Угол возвышения, градусы— 5/+35— 10/+75— 10/+70— 10/+80— 7/+80— 10/+95— 10/+85— 10/+85— 15/+87— 6/+85

*фугасный/бронебойный (полубронебойный); "горизонтальная/вертикальная
