Точки привязки и сетки всегда совмещаются с исходной точкой ПСК. Если необходимо сдвинуть исходную точку сетки и шага сетки, следует переместить ПСК.

См. также:

■ "Задание изометрического стиля шаговой привязки и сетки"

■ Переопределение параметров объектной привязки

■ Использование стиля отображения для модели

Для включения сетки и задания ее шага

1. Выберите меню Сервис→Режимы рисования.

2. Во вкладке "Шаг и сетка" диалогового окна "Режимы рисования" выберите "Сетка Вкл" с целью отображения сетки.

3. Убедитесь, что в группе "Тип привязки" включены опции "Шаговая привязка" и "Ортогональная привязка".

4. В качестве Х-шага сетки введите значение шага сетки по горизонтали в указанных единицах.

5. Чтобы использовать это же значение для шага сетки по вертикали, нажмите ENTER. Иначе, введите новое значение для Y-шага сетки.

6. Нажать "OK".

РЕЖИМРИС

Для включения режима шаговой привязки и задания шага

1. Выберите меню Сервис→Режимы рисования.

2. На вкладке "Шаг и сетка" диалогового окна "Режимы рисования" выбрать "Шаг Вкл".

3. Убедитесь, что в группе "Тип привязки" выбраны опции "Шаговая привязка" и "Ортогональная привязка".

4. В качестве Х-шага привязки введите значение шага привязки по горизонтали в указанных единицах.

5. Чтобы использовать это же значение для шага привязки по вертикали, нажмите ENTER. Иначе, введите новое значение расстояния в окно Y-шага привязки.

6. Нажать "OK".

РЕЖИМРИС

Установка границ сетки

1. Выберите меню Формат→Лимиты.

2. По запросу команды введите значения координат для точки в нижнем левом углу границ сетки.

3. Введите значения координат для точки в верхнем правом углу границ сетки.

Границы сетки устанавливаются равными площади, определяемой двумя точками.

LIMITS

Для временной отмены режима привязки

■ Нажмите и удерживайте клавишу F9 во время работы.

Когда клавиша будет освобождена, режим привязки будет восстановлен.

Поворот угла привязки и сетки и изменение базовой точки

1. Выберите меню Сервис→Новая ПСК→Z.

2. Введите угол поворота для ПСК.

3. Выберите меню Сервис→Новая ПСК→Начало.

4. Укажите новую исходную точку для ПСК.

5. Нажмите "OK".

ПСК

Изменение отображения сетки в виде линий и точек

1. По запросу команды введите ТЕКВИЗСТИЛЬ.

2. Выполните одно из следующих действий:

 ■ Для отображения сетки в виде точек укажите опцию "2D Каркас".

 ■ Для отображения сетки в виде линий укажите другую опцию.

ТЕКВИЗСТИЛЬ

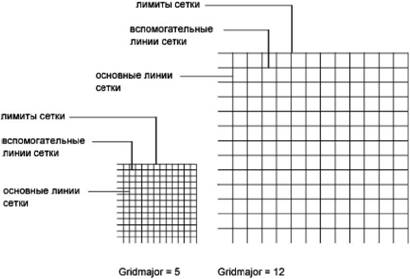

Изменение частоты главных линий сетки

1. Если необходимо, введите по запросу команду ТЕКВИЗСТИЛЬ и укажите любой стиль отображения, кроме "2D Каркас".

2. Выберите меню Сервис→Режимы рисования.

3. Во вкладке "Шаг и сетка" диалогового окна "Режимы рисования" укажите число для опции "Главная линия — каждая".

4. Нажмите "OK".

ТЕКВИЗСТИЛЬ

Команды

РЕЖИМРИС

Установка сетки и привязки, полярного и объектного отслеживания, режимов объектной привязки и динамического ввода

СЕТКА

Отображение точечной сетки на текущем видовом экране, которая не выводится на печать

LIMITS

Установка и регулирование границ отображения сетки на текущей вкладке разметки листа или "Модель"

РЕЖИМРАСКР

Запускает команду ТЕКВИЗСТИЛЬ

ШАГ

Ограничение перемещения курсора определенными интервалами

Системные переменные

GRIDDISPLAY

Управляет режимом работы дисплея и лимитами отображения сетки

GRIDMODE
