4. Нажать "OK".
Установленный текущий тип линий отображается в управляющем списке "Типы линий". Для установки текущим уже загруженного типа линий нужно раскрыть управляющий список "Типы линий" и выберите нужный тип линий.
ТИПЛИН
Команды
ЦВЕТ
Установка цвета для вновь создаваемых объектов
СЛОЙ
Управление слоями и их свойствами
ТИПЛИН
Загрузка, установка и изменение типов линий
Системные переменные
Нет
Утилиты
Нет
Ключевые слова для команд
Нет
Вложение блоков

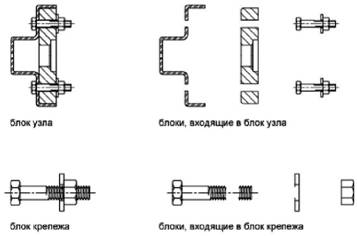

С помощью вложенных блоков можно построить один блок из нескольких компонентов. Например, можно вставить в чертеж изображение механического узла, в который входят кожух, кронштейн и крепежные элементы; где каждый крепежный элемент состоит из болта, шайбы и гайки. Единственное ограничение при использовании вложенных блоков — запрет ссылок из блока на сам этот блок.
Команды
БЛОК
Создание описания блока из выбранных объектов
Системные переменные
Нет
Утилиты
Нет
Ключевые слова для команд
Нет
Создание библиотек компонентов
Библиотека компонентов представляет собой файл чертежа, в котором хранится набор описаний блоков. Пользователь может использовать библиотеки компонентов, поставляемые Autodesk и другими разработчиками, а также создавать свои собственные библиотеки.
Набор родственных описаний блоков можно объединить и сохранить в виде одного файла чертежа. Файлы чертежей, созданные таким образом, называются библиотеками компонентов. Во время работы с чертежом пользователь может вставлять из библиотеки компонентов отдельные описания блоков. Файлы библиотек компонентов, кроме своего функционального предназначения, ничем не отличаются по структуре от других файлов чертежей.
При создании каждого описания блока в библиотеке компонентов с помощью команды БЛОК можно задать короткое пояснение к блоку, которое выводится в Центре управления.
При необходимости, в графическую область чертежа библиотеки компонентов можно вставить тексты, поясняющие каждый блок. Здесь, например, указывается имя блока, дата создания, дата внесения последних изменений и т.п. Это позволяет наглядно представлять себе содержание библиотеки.
Для просмотра и копирования отдельных описаний блоков из библиотеки компонентов и других имеющихся файлов чертежей в текущий чертеж можно использовать Центр управления. При копировании одноименного описания блока уже имеющийся в чертеже блок не удаляется.
Для создания библиотеки компонентов
1. Создать новый чертеж.
2. Создать описание блока.
3. При необходимости, повторить пункт 2 для создания нескольких блоков.
4.Сохранить чертеж с нужным именем.
Эти блоки можно вставлять в любой чертеж с помощью Центра управления (команда ЦУВКЛ).
Рисование
БЛОК
Команды
БЛОК
Создание описания блока из выбранных объектов
Системные переменные
Нет
Утилиты
Нет
Ключевые слова для команд
Нет
Использование палитр инструментов для организации блоков
С помощью инструментальной палитры можно упорядочивать блоки, хранящиеся в одном файле или в отдельных файлах чертежей.
После добавления инструмента блока в инструментальную палитру можно легко вставить вхождение блока в чертеж, перетащив его из инструментальной палитры в чертеж или щелкнув и разместив его на чертеже. Для получения сведений об использовании инструментальных палитр для организации и вставки блоков см. раздел Создание инструментов из объектов и работа с ними.
Команды
ИНСТРПАЛВКЛ
Открытие окна инструментальных палитр
Нет
Утилиты
Нет
Ключевые слова для команд
Нет
Удаление описаний блоков
Для сокращения размера чертежа неиспользуемые описания блоков можно удалить. Ссылку на блок можно удалить из чертежа путем ее стирания; однако при этом определение блока остается в таблице определений блоков чертежа.
