2. В диалоговом окне "Прозрачность" задайте степень прозрачности для окна инструментальных палитр. Нажмите "OK".

Изменение стиля отображения значков в окне инструментальных палитр

1. Нажмите правую кнопку мыши в незаполненной части окна инструментальных палитр. Выберите "Параметры отображения".

2. В диалоговом окне "Параметры отображения" выберите вариант отображения элементов, который требуется задать. Можно также изменять размер значков.

3. В списке "Применить для" выберите "Палитра — текущая" или "Палитры — все".

4. Нажмите "OK".

Команды

АДАПТАЦИЯ

Изменяет инструментальные палитры

ИНСТРПАЛВКЛ

Открытие окна инструментальных палитр

ИНСТРПАЛОТКЛ

Закрытие окна инструментальных палитр

Системные переменные

PALETTEOPAQUE

Управляет прозрачностью окон

TPSTATE

Указание на открытое или закрытое состояние инструментальной палитры

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Можно изменять свойства любого из инструментов на палитре.

После создания инструмента на палитре его свойства можно изменять. К таким свойствам, например, относятся масштаб блока при вставке в чертёж и угол поворота образца штриховки.

Для изменения свойств инструмента нажмите на нем правую кнопку мыши и в контекстном меню выберите пункт "Свойства объекта". Появляется диалоговое окно "Свойства инструмента". Это диалоговое окно содержит две категории свойств:

■ Свойства вставки или образца. Свойства, относящиеся к управлению объектом, например масштаб, поворот и угол.

■ Общие свойства. Отмена текущих настроек, относящихся к свойствам чертежа, например слой, цвет и тип линии.

Можно сворачивать и разворачивать категории свойств, нажимая на кнопках со стрелками.

Можно заменить значок инструмента на указанное пользователем изображение. Это полезно тогда, когда автоматически создаваемый значок слишком сложен, чтобы его можно было легко опознать.

Для замены изображения нажмите правую кнопку мыши на инструменте на инструментальной панели и выберите "Указать изображение" в контекстном меню.

Для восстановления изображения инструмента по умолчанию нажмите правую кнопку мыши на инструменте и выберите "Удалить указанное изображение".

Значки инструментов палитры, созданных из блоков, внешних ссылок или растровых изображений, не обновляются автоматически при изменении их описаний. При изменении определения блока, внешней ссылки или растрового изображения можно обновить значок, нажав правую кнопку мыши на инструменте в палитре и щелкнув "Обновить изображение инструмента". Перед обновлением изображения инструмента чертёж необходимо сохранить.

Другой способ заключается в удалении инструмента и последующей замене его с помощью модуля Центра управления™.

В некоторых случаях бывает необходимо присвоить инструменту специфические переопределения свойств. Например, может возникнуть необходимость автоматического размещения штриховки на определённом слое, независимо от того, какой слой является текущим. Эта возможность помогает сэкономить время и уменьшить количество ошибок.

С помощью диалогового окна "Свойства инструмента" можно переопределить любое свойство.

Переопределение свойств слоя может повлиять на цвет, тип линий, вес линий, стиль печати и саму печать. Переопределение свойств слоя происходит следующим образом:

■ Если слой отсутствует в чертеже, то он автоматически создается.

■ Если слой отключён или заморожен, то он временно включается или размораживается.

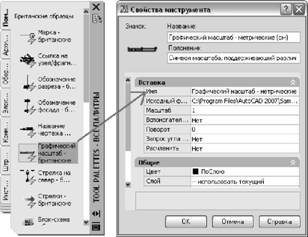

Вывод информации о свойствах инструмента из палитры

1. На инструментальной палитре нажмите на инструменте правой кнопкой мыши. Выберите "Свойства".

2. В диалоговом окне "Свойства инструмента", используя полосу прокрутки, просмотрите все свойства инструмента.

Можно изменять размер диалогового окна с помощью мыши или сворачивать и разворачивать категории свойств, нажимая кнопку мыши на двойных стрелках рядом с их названиями.
