Особенность кольцевых погребов состояла в том, что боеприпасы (снаряды и полузаряды) в них складировались на кольцевых стеллажах по окружности, причем каждый из них был ориентирован по радиусу к оси установки. Подобная равномерность давала значительную экономию времени при загрузке в зарядник боеприпаса из того ряда, который оказывался ближайшим к приемному отверстию подачной трубы на любом угле поворота башни в бою. Кроме того, «снарядная тележка, в связи с расположением ее на вращающейся круговой площадке с подготовленными желобами для снарядов, в достаточной мере обеспечивала скорость питания зарядников снарядами, при самом невыгодном их расположении в погребе, а также независимо от крена и качки, чего раньше не было» [160] .

Однако этот тип погребов, в силу их симметричности, требовал большего пространства с боков, что могло значительно стеснить устройство бортовых отсеков конструктивной защиты, особенно для концевых башен. Поэтому параллельно разрабатывались 16" установки с сотовыми погребами улучшенного типа, примененные в предшествующих проектах русских дредноутов с 12" и 14" орудиями {36} .

Предэскизные проработки по двухорудийной 16" установке датированы 10–12 марта 1914 г. Диаметр погона составлял 9400 мм, а полный диаметр кольцевого варианта 11500 мм. В погребах удалось разместить по 192 снаряда и 336 полузарядов (по 96 и 168 на орудие соответственно). Подача снарядов осуществлялась элеваторами, зарядов — зарядниками. 16 мая 1914 г. датирован чертеж предварительного эскиза 16" двухорудийной башни. Он представлял два варианта погребов — кольцевых и сотовых. Диаметр первых был увеличен до 12000 мм, а размеры в плане сотового погреба составляли 14000x7600 мм, что, конечно же, позволяло существенно улучшить конструктивную противоторпедную защиту во втором случае. Все прочие размеры обеих башен были идентичны. Расстояние между осями орудий было принято 3000 мм [161] .

Трехорудийная 16" установка проектировалась 27 февраля — 7 марта 1914 г. Диаметр погона составлял 10800 мм, расстояние между осями орудий уменьшалось до 2750 мм. В варианте с кольцевыми погребами их диаметр был принят 14200 мм, размеры в плане сотовых, представлявших альтернативный вариант, составляли 13300 x 18420 мм, что не давало такого резкого контраста между обоими типами погребов как в случае двухорудийной установки. Типы подачи были представлены более широко — последняя осуществлялась зарядниками, элеваторами или комбинированно (снаряды элеваторами, заряды зарядниками). Окончательный эскиз в двух вариантах был датирован также 16 мая 1914 г [162] .

Проект четырехорудийной 16745 установки «Проекционного башенного техбюро ГУК при Адмиралтейском судостроительном и башенном заводе», март 1914 г. Продольный разрез.

(По светокопии оригинального чертежа. РГЛВМФ, ф.876. оп. 195, д. 109)

1. Башенный дальномер

2. Боевое отделение 3. Подбашенное отделение

4. Перегрузочное отделение

5. Подачная труба

6. Снарядный погреб

7. Зарядный погреб

8. Зарядник

9. Цепной прибойник

10. Снарядная (зарядная)тележка

11. Снарядные (зарядные) ячейки

12. Боевой штыр

13. Жесткий барабан

14. Шаровой погон

15. Орудие со станком

16. Балки каркаса башни

17. Вход в башню

18. Переборка между орудиями

19. Зубчатый сектор вертикальной наводки

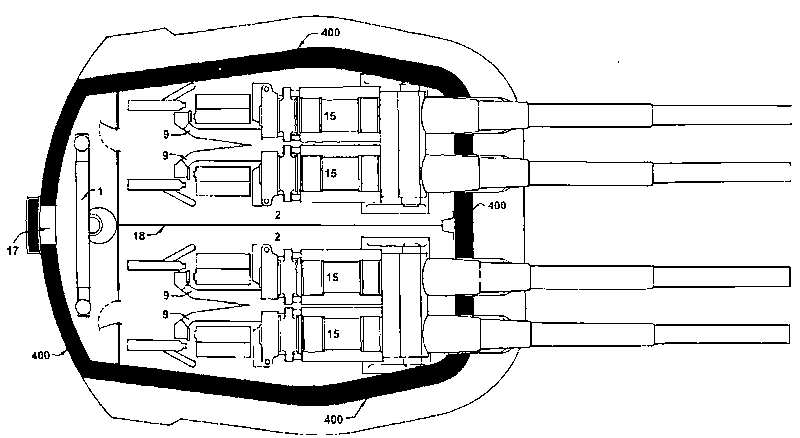

Проект четырехорудийной 16"/45 установки "Проекционного башенного техбюро ГУК при Адмиралтейском судостроительном и башенном заводе", март 1914 г. План боевого отделения.

(По светокопии оригинального чертежа. РГАВМФ. ф.876. оп.195, д. 108)

Последовательность операций по загрузке снаряда из ячейки хранения в зарядник вращающегося ствола поданной трубы:

1. Перегрузка со стеллажа на поток внутренней тележки,

2. Перегрузка через пламянепроницаемую захлопку погреба на наружную тележку, скрепление ее со стволом подачной трубы и поворот лотка тележки для совмещения с осью загрузочной горловины зарядника.

3. Перегрузка снаряда с лотка наружной тележки в зарядник.

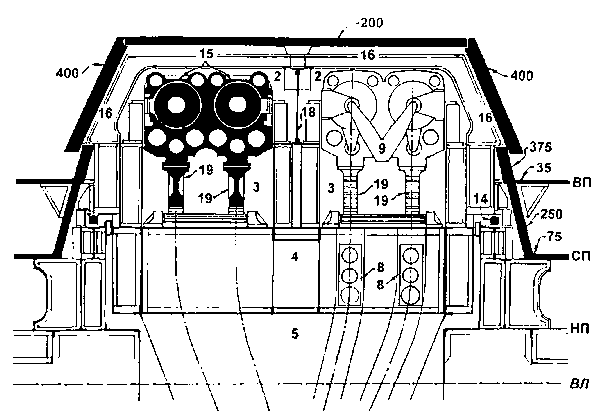

Проект четырехорудийной 16"/45 установки «Проекционного башенного техбюро ГУК при Адмиралтейском судостроительном и башенном заводе», март 1914 г. Вверху: Поперечный разрез, фрагмент установки выше ватерлинии. В левой части показано сечение станка с зубчатыми секторами вертикальной наводки. (По светокопии оригинального чертежа. РГАВМФ, ф.876, оп.195, д.85)

Проекты четырехорудийных башен составлялись параллельно с разработкой двух- и трехорудийных установок. Но разработка четырехорудийной башни была завершена намного раньше — к 19 марта 1914 г. поскольку ее характеристики были необходимы в первую очередь для внесения в эскизный проект линкора для скорейшего решения вопроса о том, насколько вообще возможно создание проекта нового тяжелого артиллерийского корабля в рамках тогдашнего достаточно жесткого задания МГШ. Диаметр погона составлял 12600 мм, диаметр кольцевых погребов 17600 мм (хотя в одном из вариантов его удалось обеспечить не свыше 16800 мм), размеры сотовых — 16300 x 20400 мм. Вариант башни с кольцевыми погребами имел вес на 50 т. меньше, он и был отобран для эскизного проекта линкора [163] .

В конце мая 1914 г. появились еще два варианта проекта четырехорудийной башни, отличавшихся большей уравновешенностью. В первом из них 16" орудия размещались на парных люльках, во втором — на отдельных станках. Эти разработки показали, что опасения комиссии 1913 г., высказывавшейся за парные станки как предположительно существенно уменьшавшие габариты и вес новой башни в целом, оказались напрасными. Ширина башни с индивидуальной установкой каждого орудия оказалась лишь на 200 мм больше, а длина ее стала даже на 250 мм меньше, чем во втором варианте. Все остальные габариты башен были идентичны [164] .
