Шрифт:
ИЛЛЮСТРАЦИИ

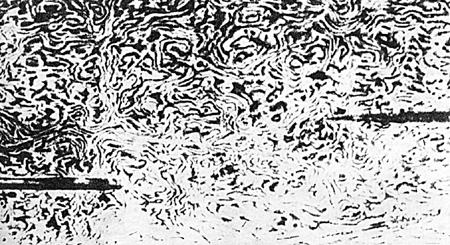

Фото 1. Узоры сварочного булата. Увеличение в 2–4 раза

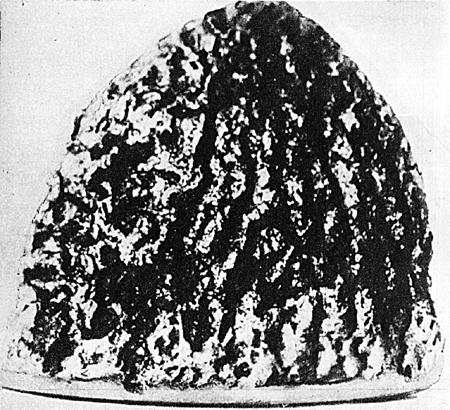

Фото 2. «Сплавок» булата

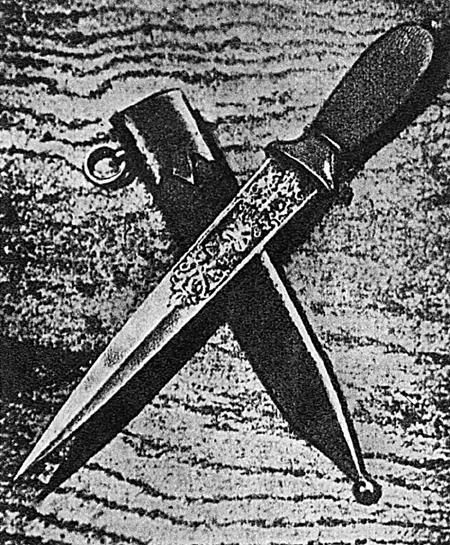

Фото 3. «Кинжал из дамасской стали». Фон — узоры лезвия клинка при увеличении в 8 раз. Фотография из книги Сиско Ф. Т. Современная металлургия (Пер. с англ.), М., Металлургиздат, 1946. с. 49–50

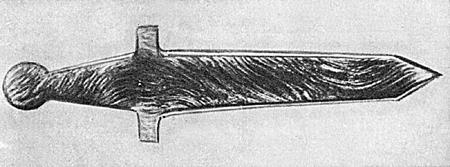

Фото 4. Булатный клинок (снимок из архива Злагоустовского завода)

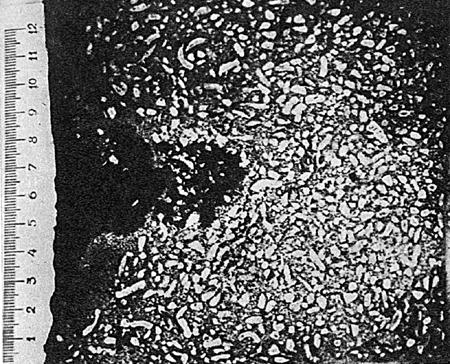

Фото 5. Макроструктура слитка булата с ферритными прослойками
Фото 6. Макроструктура слитка булата с углеродистыми прослойками
Фото 7,8,9,10,11 — пропущены в скане книги

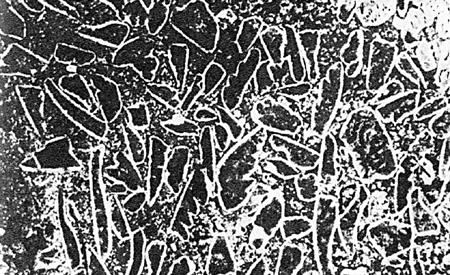

Фото 12. Микроструктура булата после отжига при 850–860 °C, выдержка 2 часа, охлаждение со скоростью 1° в минуту:
а — чередование перлитных и ферритных зон; б — чередование трех зон с различным содержанием углерода; в — монолитные карбидные участки на границе с ферритом; г — чередование перлитных и феррито-перлитных зон.

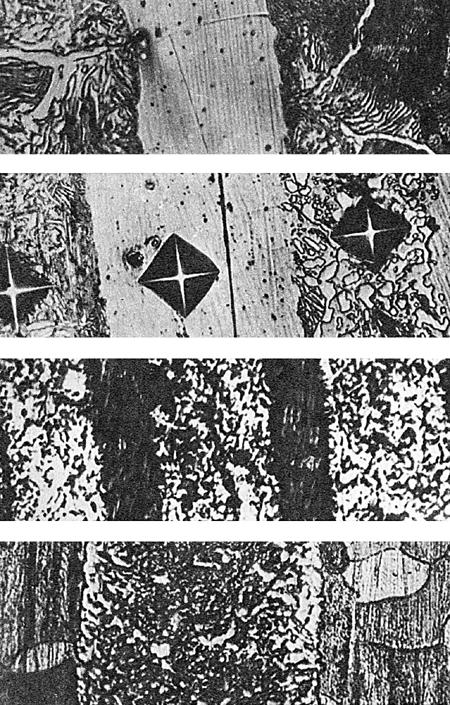

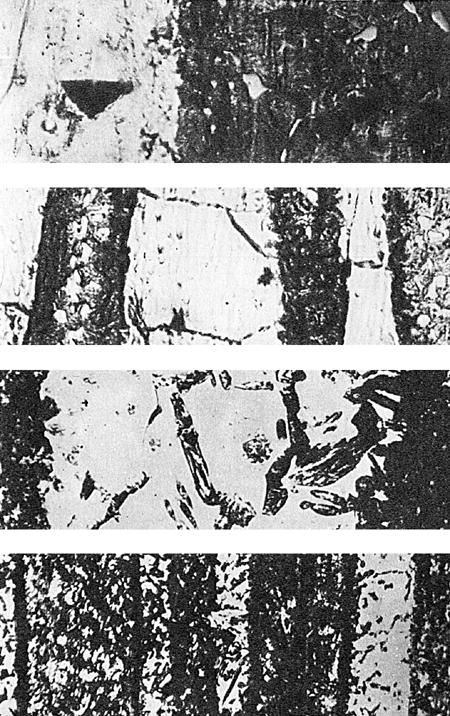

Фото 13. Микроструктура булата после закалки:
а — скопление карбидов на границе феррита и мартенсита; б — чередование зон феррита и мелкоигольчатого мартенсита; в — выделение мартенсита на периферии ферритных зерен: г — чередование феррито-мартенситных и мартенситных зон

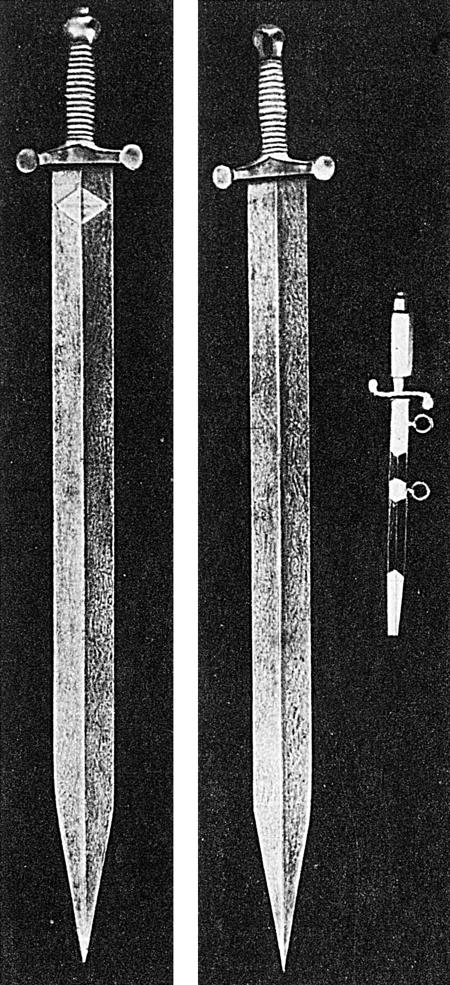

Фото 14. Меч из булатной стали
