Компоновка MRAV весьма необычна. Машина как бы состоит из двух частей: шасси с моторно-трансмиссионным отсеком и отделением управления, и специализированным модулем в кормовой части, который при необходимости можно отстыковывать.

Характерной особенностью MRAV является высокая степень защиты от пуль стрелкового оружия, осколков снарядов и мин, а также от противотанковых мин. Машина оснащена также систе- мой защиты от ОМП. В конструкции корпуса применены элементы технологии «стелс», в том числе снижающие тепловую и акустическую сигнатуры.

Для сокращения расходов на производство и обслуживание при создании MRAV в максимальной степени используются проверенные и находящиеся в производстве узлы и агрегаты, в том числе двигатель, трансмиссия и другие компоненты моторно- трансмиссионной группы. Базовая модификация машины имеет экипаж из трех человек (командир, наводчик и водитель) и сможет перевозить восемь полностью экипированных пехотинцев, а также запасы материальных средств на 1~2 суток. Спешивание десанта будет производиться через кормовую аппарель. Предполагается, что машина будет вооружена 40-мм автоматическим гранатометом и 12,7- или 7,62-мм пулеметом, установленными в башне или на лафете с дистанционным управлением. Установка вооружения на лафет позволит снизить высоту и массу машины, а также освободит дополнительное пространство внутри корпуса для размещения дополнительного личного состава или имущества.

MRAV будет оснащена также приборами ночного видения различного типа, системой централизованной подкачки шин, гидроусилителем рулевого управления и антиблокировочной системой торможения.

Уже разрабатывается несколько специализированных модулей для машины. В частности, Великобритания и Нидерланды заказали бронированную медицинскую машину для оказания первой помощи раненным на поле боя и эвакуации их в тыл. Этот модуль будет иметь более высокую крышу для увеличения полезного объема и удобства работы медперсонала. Кроме того, разрабатываются подвижные узел связи и машина РЭБ, транспортер для перевозки грузов, разведывательная, командно- штабная и ремонтно-эвакуа- ционная машины, а также самоходные минометы (81 и 120 мм) и противотанковые ракетные комплексы.

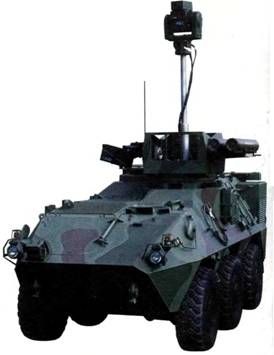

«Пандур» может быть оснащен различными системами наблюдения и вооружения. На рисунке показан вариант с пулеметом и двумя пусковыми установками противотанковых ракет НОТ, а также приборами обнаружения на вьщвигающейся мачте. С помощью компьютерного моделирования корпусу машины была придана форма с наименьшей площадью эффективного рассеивания, снижающая радиолокационную заметность.

В 1979 году австрийская фирма «Штайр-Даймлер-Пух» в инициативном порядке начала разработку бронетранспортера «Пандур» с колесной формулой 6x6, широко используя при этом узлы и агрегаты гражданских автомобилей. В 1985 году начались испытания двух прототипов, рассчитанных на экипаж из двух человек и восемь мест для пехотинцев, а в 1986-м была построена пробная партия из шести машин.

Машины семейства «Пандур» производятся в Австрии фирмой «Штайр-Даймлер-Пух» и в США фирмой «АВ текно- лоджи интернейшнл» (подразделение компании «Дженерал Дайнемикс»). Они состоят на вооружении сухопутных войск Австрии (68 единиц с 1996 года), Кувейта (70), Бельгии (60) и Словении (70). Армия США также заключила контракт на поставку 50 машин с навесным бронированием.

Существует две разновидности базовой модификации «Пандур» - с увеличенной средней частью («А») и с плоской крышей («В»). На их базе созданы бронетранспортеры с башенками и башнями (в том числе AV-30 и боевая машина поддержки морской пехоты США) и вооруженные пулеметами, боевые машины пехоты с более мощным вооружением, разведывательные машины с 25-, 30- или 35-мм пушками, боевые машины с 90-мм пушкой и различные самоходные минометы, а также машины обеспечения (командно-штабные, медицинские, инженерные, тылового обеспечения и другие). В сентябре 2001 года фирма «Штайр-Даймлер-Пух» начала испытания бронетранспортера «Пандур-2», который имел увеличенную колесную базу, модернизированный корпус и более мощный дизельный двигатель «Камминс» ISC 350 (265 кВт/ 355 л. е.). Было создано два варианта этой машины - с колесной формулой 6 х 6 и 8x8. Первым прототипом машины 8x8 стала БМП с 30-мм пушкой и системой централизованной подкачки шин.

Варианты машины для разведки и огневой поддержки оснащены вращающейся башней LCTS фирмы «Коке- рил» с электромеханическим приводом, 90-мм пушкой Мк 8 (углы вертикальной наводки от -9° до +20°) и двумя 7,62-мм пулеметами (один спарен с пушкой, другой установлен на командирской башенке). По бортам башни смонтированы два четырех- ствольных гранатомета для постановки дымовых завес. Место наводчика оснащено комбинированным (дневной и ночной) прицелом со стабилизированным визиром и лазерным дальномером. Командир имеет на своем месте панорамный дневной прицел со стабилизированным визиром и монитор с информацией по тепловому каналу от прицела наводчика. БТР вооружен 12,7-мм пулеметом М2НВ со щитком на вращающемся на 360° лафете и 7,62-мм пулеметом MG3. Для наблюдения за местностью водительское место оснащено тремя приборами наблюдения, а командирская башенка - пятью.

По бортам башни смонтированы по шесть гранатометов для постановки дымовых завес. Плавающий вариант БТР «Пандур» имеет удлиненную выхлопную трубу и два водомета. Корпус, сваренный из броневых листов, обеспечивает защиту спереди (в секторе 60°) от 12,7-мм пуль, а с остальных направлений - от 7,62-мм. Предусмотрены меры по снижению шумности двигателя и выхлопа, а также инфракрасной заметности (на поверхность корпуса нанесена специальная краска).

Плавающий БТР «Пандур» с колесной формулой 6x6 завершает преодоление водной преграды. В кормовой части машины виден водомет. Спешивание десанта осуществляется через две открывающиеся наружу двери в корме и три люка в крыше.
