Но довольно о самом интересном вооружении "Темерера". Основная часть его тяжёлых орудий располагалась в восьмиугольной центральной батарее, которая разделялась поперечной переборкой на носовую и кормовую части. В первой стояли ещё два 11" 25-тонных орудия на железных горизонтально-скользящих станках с бортовым штырём, обслуживаемые вручную каждое расчётом из 19 человек. Глубокие амбразуры позволяли им вести огонь в широком секторе – от прямо по носу до траверза. В кормовой части батареи были установлены четыре 10" 18-тонных орудия, которые могли вести огонь только на борт; они стреляли 181кг снарядами при заряде пороха в 31,8 кг и устанавливались на станках такого же типа, но более лёгких. При вступлении корабля в строй его противоминная батарея состояла из четырёх 20-фунтовых пушек Армстронга на деревянных лафетах в портах на шкафуте и юте, которые после первого ремонта в 1884 г. были заменены шестью 102мм 25-фунтовыми казнозарядными орудиями на станках Вавассера, 12 57мм скорострельными пушками, а также пушками Норденфельта вдоль фальшборта, установленными в 1880 г. Имелись и две торпедных трубы, выбрасывающие подводные снаряды Уайтхеда через порты позади батареи посредством сжатого воздуха: "Темерер" стал третьим британским линкором, в состав вооружения которого торпеды были включены с самого начала.

При ведении огня всеми тяжёлыми орудиями корабля – четырьмя 11" и четырьмя 10" – для подачи снарядов и зарядов требовалось 138 человек, то есть для обеспечения каждого орудия боезапасом было нужно ровно столько же людей, сколько и для стрельбы из них. Линии подачи снарядов к 11" орудиям батареи проходили через две водонепроницаемые переборки, двери в которых в течение стрельбы приходилось держать открытыми, а для подачи пороха к ним – двери ещё в одной переборке, в противном же случае боезапас пришлось бы доставлять через верхнюю палубу.

Заслуживает внимания также факт, что изо всех британских кораблей, получивших при бомбардировке Александрии лёгкие повреждения в результате стрельбы своих собственных орудий, "Темерер" пострадал больше других. Орудие в его кормовом барбете не поворачивалось ни в ту, ни в другую сторону без каких-нибудь повреждений устройств и переборок под полуютом, поэтому три практических стрельбы из четырёх ежегодных его расчёт проводил на носовом 11" орудии.18

Хотя и на 1000 т меньший по водоизмещению чем "Александра", "Темерер" обладал практически такой же суммарной плотностью огня по всем направлениям, однако точность его была. намного выше, а свобода корабля в выборе дистанции боя – больше.

"Александра"

"Темерер"

По носу:

2 11" 25-тонных, 2 10" 18-тонных (861 кг)

3 11" 25-тонных (739 кг)

По борту:

1 11" 25-тонное, 5 10" 18-тонных (1167 кг)

2 11" 25-тонных, 2 10" 18-тонных (861 кг)

По корме:

2 10"18-тонных(368кг)

1 11" 25-тонное (246 кг)

Броня

"Темерер" стал последним из спроектированных и построенных для Королевского флота кораблей с полным поясом по ватерлинии перед тем, как это решение на целых 20 лет ушло из конструкции британских линкоров. Весьма любопытно, что во всех справочниках и руководствах ему приписывается толщина пояса 279 мм в середине корпуса и 254 мм в носу и корме – чрезвычайно расточительный по толщине "кушак" для оконечностей. На самом деле 279мм броня утончалась по направлению от середины корпуса к штевням сначала до 229 мм, а затем до 152 мм (в носу) и 140 мм (в корме), а внизу у тарана толщина его уменьшалась до 76 мм. Защита носового погреба боезапаса возлагалась на бортовой пояс, в то время как для защиты кормового предусматривался 125мм поперечный траверз под кормовым барбетом ниже ватерлинии. Броня батареи имела 125мм толщину (разделительная переборка 125 мм): этим и ограничивалась защита корабля между верхней и нижней палубами. Пояс перекрывался 38мм палубой, а в пределах центральной батареи горизонтальная защита была вынесена в уровень верхней палубы, прикрывая орудия сверху. Толщина брони обоих барбетов не была одинаковой – носовой защищался плитами в 254 мм, кормовой только 203 мм, оба имели бронированные шахты подачи боезапаса.

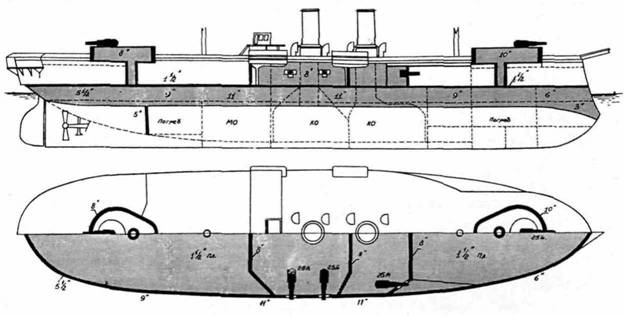

«Теммерер». Схема распределения бронирования

Механическая установка

Машины, как и на "Александре", были вертикальными типа компаунд, но за недостатком места конструкция их была двухцилиндровой (диаметр цилиндра высокого давления 1778 мм, низкого 2896 мм). Впервые были применены в качестве конструктивного материала только кованое железо, бронза и сталь, вместо исключительно литого железа, как прежде, и в своё время машинные отделения "Темерера" были предметом устойчивого интереса.

Продольная переборка по диаметральной плоскости, а также поперечная переборка подразделяли котельную группу на четыре отделения по три котла в каждом; их рабочее давление равнялось 4,2 атм, но испытывались они на давление 8,4 атм.

С неполным запасом топлива и расходных материалов на борту, корабль на мерной миле в Стоукс Бей при мощности 7697 индикаторных л.с. развил ход в 14,65 уз. Расход топлива при этом составил 1,13 кг/л.с. в час, что оказалось весьма неплохим результатом, особенно принимая во внимание тот факт, что топки котлов на испытаниях заполнялись углем до предела, без учёта соображений его экономии. Во время 12-часового пробега в открытом море на полную мощность средняя скорость составила 13-14 уз, а на спокойной воде ход иногда получался даже выше.

В отличие от "Александры" он был оснащён двухлопастными винтами Гриффита, показавшими превосходные результаты по сравнению с четырехлопастными при той же мощности, причём при движении корабля под парусами они оказывали гораздо меньшее сопротивление. В качестве вспомогательных механизмов на нём были установлены паровая рулевая машина и паровой шпиль, ещё 28 двигателей обслуживали насосы, систему вентиляции и лебёдки подачи боезапаса. В полном грузу с 620 т угля "Темерер" с его машинами-компаунд мог пройти расстояние почти в два раза большее, чем прежние броненосцы с такими же размерениями, поэтому фактически в парусном вооружении он не нуждался. Однако сила традиций на флоте была ещё столь значительной, что в состав проекта включили полное парусное вооружение, а его тип стал второй отличительной особенностью "Темерера", прозванного "Большим бригом".
