Броня, мм

пояс 152-203-229, траверзы 203-229, боевая рубка 102-229, палубы 25-38-76, обшивка 32, подкладка 254-305 (тик) (общий вес бронирования 1060 т)

Механизмы

Горизонтальные компаунд возвратно-поступательного действия ("Лэрд"), 2 цилиндра высокого давления (диаметр 1118 мм), 2 цилиндра низкого давления (диаметр 2159 мм), ход поршня 1220 мм, Индикаторная мощность 3370 л.с, 12,25 уз. Один винт, диаметр 5944 мм, шаг 5500 – 6700 мм, 70 об/мин.,

Запас топлива, т

280/560 (уголь)

Площадь парусов

2208 м2 (вооружённый как корабль), 1978 м2 (вооружённый как барк)

Экипаж, чел.

452

"Шеннон" стал первым британским броненосным крейсером, первым кораблём с броневой палубой и бортовыми отсеками вместо полного пояса. Он оказался также последним кораблём Королевского флота с полной корабельной парусной оснасткой и с одним винтом. "Шеннон" не мог найти применения в первой линии, поскольку он был недостаточно защищен, чтобы выдержать эскадренный бой с броненосцами и недостаточно быстроходен для крейсерских операций.

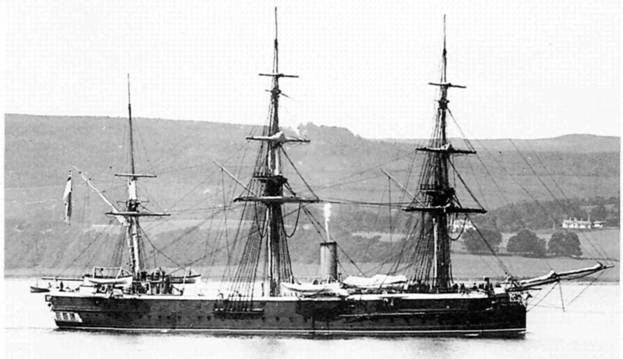

«Шеннон»

В качестве боевого корабля "Шеннон" представляет весьма условный интерес, однако как образец конструктивного развития он примечателен тем, что оказался первым броненосным кораблём, на котором ввели защитную палубу и который возвели в ранг броненосного крейсера. Все эти качества позволили ему занять видное место в истории военного кораблестроения. В соответствии с изначальной классификацией его называли "крейсерским кораблём с броневым поясом и бортовой батареей" (broadside armour-belted cruising ship) со статусом линейного корабля 2-го ранга, так что в качестве такового он попадает в рамки настоящего повествования. Предназначавшийся для несения службы в далеких водах, где сам порядок пребывания подразумевал длительные морские переходы, этот корабль должен был нести значительные запасы при необходимом уровне вооружения и защиты для эффективного противостояния его иностранным современникам подобного же ранга. Однако никакие качества "Шеннона" не могли оправдать его использование в эскадре линкоров, для компании которых он совершенно не подходил. Как линейный корабль 2-го класса, он мог вести дуэль с подобными себе иностранными броненосцами, которые он мог с наибольшей вероятностью встретить за границей, – однако, когда возникла необходимость вернуться в воды метрополии, его безнадёжно малая скорость не давала ни малейшей возможности использовать его как крейсер, и никакого другого назначения, кроме как в качестве корабля береговой охраны, для него было невозможно придумать. В итоге изо всех 21 года службы в составе Королевского флота три он провёл на дальних станциях, 10 лет числился кораблем береговой охраны и около четырёх провёл в Резерве. Оставшиеся четыре года пришлись на различные ремонты и переоборудования.

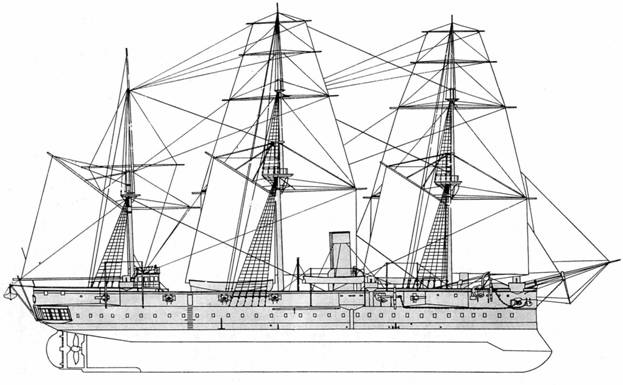

«Шеннон». Общий вид в 1881 г.

Появление "Шеннона" было ответом на постройку русскими крейсера "Генерал-Адмирал" (заложен в 1870 г.). Этот корабль нёс четыре 8" и два 6" орудия в открытой центральной батарее и защищался по ватерлинии от штевня до штевня полным броневым поясом, став, таким образом, самым первым броненосным крейсером. В строй русский корабль вступил в 1874 г.

Вооружение

Расположение орудий было необычным и интересным. Поскольку активная служба в заграничных водах, в соответствии с воззрениями создателей "Шеннона", должна была включать поединки одиночных противников, корабль спроектировали для ведения продольного огня – преимущественно для случаев, когда неприятель находится на носовых курсовых углах. Два 10" орудия поэтому были установлены в конце протяжённого полубака и могли вести огонь через амбразуры в глубоких бортовых нишах, доводящих их сектор обстрела до 90°: от прямо по курсу до немного за траверз. С носовых направлений оба этих орудия прикрывались траверзами в 203-229 мм, сначала перпендикулярными, а затем шедшими под утлом к диаметральной плоскости; после этого они продолжались вдоль бортов, формируя защиту батареи от продольного огня. В средней части корабля на верхней палубе было установлено шесть 9" орудий (по три с каждого борта) – они были открыты действию неприятельского огня, а также доступны для обломков рангоута, падающих сверху во время боя. Идея заключалась в содержании прислуги этих орудий под броневой защитой полубака после того, как они будут заряжены и наведены на цель, стрельба же должна была производиться посредством электричества – это предполагалось делать в случае промаха по противнику в процессе таранной атаки. Во всех же прочих случаях расчёты этих орудий должны были действовать как на обычном корвете. В корме в диаметральной плоскости стояло седьмое 9" орудие. Оно могло передвигаться по палубным погонам к амбразуре того борта, который вёл бой – стрельба производилась через порты в глубоких бортовых нишах (таких же, как и в носу). Сектора обстрела этого орудия составляли от направления прямо по корме до немного за траверз по каждому борту. Это орудие прикрывалось палубой полуюта, а вырезы в бортах для него в сочетании с галереями палубой ниже формировали кормовую часть корабля наиболее отличительным образом. Шесть 20-фунтовых пушек составляли салютную батарею.

Бронирование

Изюминкой системы защиты этого корабля было бронирование по ватерлинии. До сих пор, за исключением нескольких самых ранних броненосцев, пояс простирался по всей длине ватерлинии. На "Шенноне" Барнаби ввёл вместо этого новую систему, которую, хотя и стали рассматривать с определённым недоверием в его последующих проектах, на момент разработки данного корабля всё же признавали в качестве вполне нормального и адекватного метода обеспечения защиты ватерлинии помимо исключительно вертикального бронирования, или как дополнение к нему. Так маленький "Шеннон" стал воплощением главного вклада Барнаби в развитие корабельной архитектуры и получил известность, обеспечившую ему надлежащее место в истории военного кораблестроения.

«Шеннон». Схема распределения бронирования

Высота поясных броневых плит составляла 2,7 м (ниже ватерлинии находилось 1,5 м), толщина их равнялась 203-229 мм в средней части корпуса, понижаясь до 152 мм в корме; в носу, не доходя примерно 18 м до форштевня, пояс заканчивался и перегораживался поперечным 229мм траверзом от борта до борта. К носу от этого траверза, от его нижней кромки к шпирону тарана, отстоящему на 3 м от ватерлинии, простиралась 76мм броневая палуба. Всё пространство между ней и нижней палубой было занято угольными ямами (с бортов прикрытыми корабельными запасами) и расположенным в самом носу канатным ящиком. Эти так называемые "угольные танки" (coal tanks), были ещё одной специфической особенностью проекта – будучи полными, они ограничивали возможность затопления носовой части корабля через небольшую пробоину, поскольку тщательно подразделялись множеством переборок на многочисленные мелкие отсеки.

Толщина палубы поверх броневого пояса составляла 38 мм. Она прикрывала погреба боезапаса, машинно-котельную установку и рулевой привод от навесного огня. Если бы "Шеннон" имел два гребных винта, ему было бы необходимо предусмотреть в корме броневую палубу ниже ватерлинии, однако единственный винт делал это необязательным. Борта вдоль отсеков машин и котлов, а также к носу от поперечного траверза, на протяжении между верхней и нижней палубами прикрывались коффердамами – железными ящиками со стороной 0,6 м, заполненными старыми канатами, отслужившими свой срок парусами и тому подобным.
