Строитель

Заложен

Спущен на воду

Введён в строй

Стоимость

"Нельсон"

"Нортхемптон"

"Элдер"

"Нэпир"

2.11.1874

26.10.1874

4.11.1876

18.11.1876

26.07.1881

7.12.1878

411302 ф. ст.

414441 ф. ст.

Размерения, м

85,3x18,3x7,30/7,85

Водоизмещение, т

7630 ("Нельсон" 7473), корпус и броня 4680, оборудование 2920

Вооружение

4 10" 18-тонных дульнозарядных нарезных, 8 9" 12-тонных дудьнозарядных нарезных, 6 20-фунтовых, 15 пулемётов и шлюпочных пушек, 2 торпедных катера (длина 18,3 м)

Броня, мм

пояс 152-229, траверзы 152-203-229, боевая рубка 229, палубы 51-76, обшивка 32, подкладка 305 (тик) (общий вес бронирования 1562 т)

Механизмы

"Нельсон": два комплекта вертикальных трёхцилиндровых компаунд ("Элдэр"), 2 цилиндра высокого давления (диаметр 1524 мм), 1 цилиндр низкого давления (диаметр 2542 мм), ход поршня 1067 мм, 75 об/мин.

"Норхэмптон": два комплекта вертикальных трёхцилиндровых компаунд ("Пенн"), 6073 л.с, 3 цилиндра (диаметром по 1372 мм), ход поршня 991 мм, 82 об/мин, 13,17 уз, два двухлопастных винта Мангина, диаметр 5486 мм, 10 котлов овального типа, давление 4,2 атм., 30 топок

Запас топлива, т

540/1150 (уголь)

Площадь парусов

2301 м2

Дальность, миль

3500 (12,5-узловым ходом), 5000 (10,5-узловым ходом)

Экипаж, чел.

560

"Нельсон" и "Нортхэмптон" стали последними британскими тяжёлыми кораблями с артиллерией главного калибра по бортам и между палубами, первыми броненосными кораблями с защитной палубой в обеих оконечностях и первыми, на которых защита орудий была принесена в жертву их калибру и толщине поясного бронирования. "Нортхемптон", хотя и заложенный несколькими месяцами позже "Инфлексибла", вступил в строй на три года раньше него и рассматривается поэтому здесь в сравнении с "Шенноном".

Поскольку на флоте "Шеннон" всегда вызывал весьма небольшой интерес и считался кораблём с недостаточными боевыми качествами, то на последовавших за ним двух "нельсонах" Барнаби попытался устранить недостатки предыдущего проекта путем увеличения водоизмещения на 40%, что позволило повысить скорость на 1,75 уз и увеличить число орудий на три ствола. Однако и паре новых кораблей оказались присущи основные недостатки их предшественника: подобно "Шеннону", они не подходили к какому-либо ясно очерченному тактическому использованию, воспроизводя ситуацию с прежними парусными кораблями 4-го ранга – недостаточно мощного, чтобы вступить в бой с линкором, и недостаточно быстроходного, чтобы настичь фрегат. В итоге они стали серой посредственностью с весьма сомнительной боевой ценностью для эскадренного боя и оказались слишком велики, чтобы использовать их для защиты торговли.

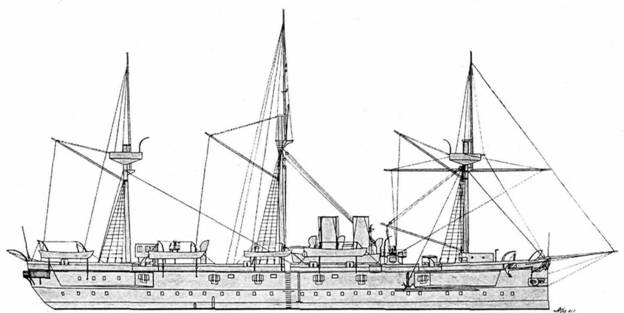

Броненосный крейсер «Нельсон». Общий вид в 1891 г.

Однако Барнаби имел вполне определённые взгляды на их назначение: "Для какой цели спроектированы эти корабли и каковы перспективы их использования? Их можно рассматривать и как броненосные корабли для противодействия броненосным же кораблям, или как защищенные крейсера (protected cruisers); самой же их первой обязанностью может быть замена "Беллерофона" на Североамериканской станции."

Не говоря уже о ценности их как броненосных кораблей, он объявил их своим идеалом крейсерских боевых кораблей. Инспектор кораблестроения, в свою очередь, полагал, что "[эти корабли] не были частью того, что называется нашим линейным флотом; их уделом не было участвовать в решающем сражении, но лишь скитаться по морям и отгонять безбронные быстроходные крейсера, разоряющие нашу торговлю, став летучей эскадрой, ни на мгновение не смешивающейся с нашими броненосными кораблями".

Данное расхождение во мнениях объясняется тем, что это были чисто личные взгляды двух офицеров на вопрос о том, как нужно обеспечить необходимую защиту тяжёлых кораблей. Барнаби был стойким приверженцем броневой палубы под ватерлинией вместо её защиты тяжёлыми поясными плитами, в то время как Хьюстон Стюарт придерживался ридовской системы бронирования пояса и батареи и не расценивал поэтому "нельсоны" в качестве адекватного дополнения линии баталии. На самом деле, их служба прошла в качестве флагманских кораблей на дальних станциях, переведённых впоследствии в корабли береговой охраны и резерв в метрополии, никогда не сталкивавшихся за границей с возможными противниками из числа броненосных кораблей, в то время как по причине их безнадежно малой скорости они никогда не привлекались для выполнения каких-либо крейсерских задач.

В итоге получилась интересная концепция, созданная Барнаби путём принятия его проекта, представляющего собой развитие "Беллерофона" с раскрытой батареей и заменой бортовой брони палубным бронированием с целью установки более тяжёлых орудий и улучшения защиты по ватерлинии. При детальном рассмотрении чертежей этих кораблей трудно поверить, что "Нельсон", несущий намного больше брони, лучше оборудован для линейного боя, если не считать его превосходства в весе залпа.
