– авиагоризонт АГБ-2;

– указатель поворота ЭУП-46;

– маметр МС-1;

– акселерометр;

– авиасекстант;

– устройство дальней навигации СПИ-1;

– автоматический радиокомпас АРК-5;

– радиовысотомеры больших и малых высот РВ-17М и РВ-2;

– система «Материк» для слепой посадки самолета по сигналам наземных радиомаяков.

Для обеспечения пилотирования самолета в любых метеоусловиях и для разгрузки экипажа в длительных полетах на самолете установлен электрический автопилот АП-52М, связанный с системой управления.

Радиосвязное оборудование самолета состоит из:

– связной КВ радиостанции 1РСБ-70М для двухсторонней связи с землей;

– командной КВ радиостанции 1РСБ-70М для командной связи в соединении и с наземными радиостанциями;

– УКВ командной радиостанции РСИУ-ЗМ для командной связи внутри соединения и со стартом;

– самолетного переговорного устройства СПУ-10 для внутриса- молетной связи между членами экипажа и выхода их на внешнюю связь;

– аварийной передающей радиостанции АВРА-45 для подачи сигналов бедствия в случае вынужденной посадки самолета или его аварии.

Радиолокационное оборудование включает:

– радиолокационный бомбардировочный прицел РБП-4 «Рубидий-MMII» для обеспечения поиска и обнаружения наземных и надводных объектов в условиях отсутствия оптической видимости, решения навигационных задач по радиолокационным ориентирам земной поверхности и прицельного бомбометания с автоматическим сбросом бомб с высоты полета от 10 000 до 15 000 м по наземным и надводным неподвижным и движущимся целям. Радиолокационный прицел РБП-4 электрически связан с оптическим прицелом ОПБ-11р;

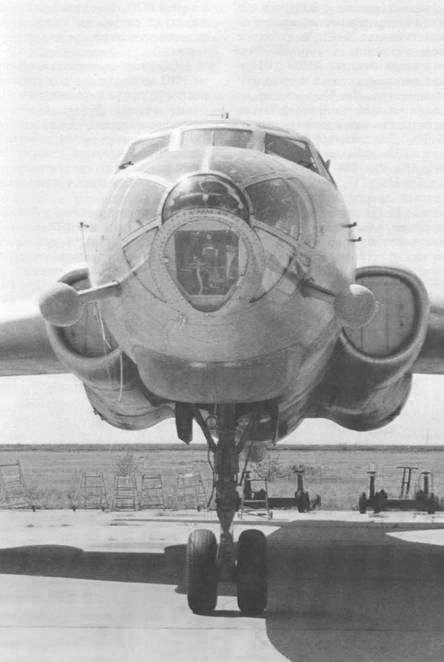

Ту-16 (вид спереди)

– систему для опознавания самолетов («свой-чужой»), состоящей из запросчика СРЗ и ответчика СРО;

– прицельную радиолокационную станцию ПРС-1 «Аргон-1» для стрельбы в любых условиях видимости, синхронно связанную с оборонительными стрелковыми установками.

Для дневного фотографирования путевого маршрута и результатов бомбометания на самолете Ту-16 установлены аппараты АФАЗЗМ/75 или АФА-ЗЗМ/100, для дневного фотографирования с малых высот – АФА-ЗЗМ/50, для ночного фотографирования – НАФА-8С/50, для фотографирования изображения на индикаторе РБП-4-ФА-РЛ-1.

В ходе серийной постройки и создания модификаций, а также модернизации самолетов Ту-16 менялось и обновлялось оборудование, вводились новые системы и агрегаты.

На новых модификациях внедрились новые системы радиоэлектронного противодействия, повышавшие боевую устойчивость отдельных самолетов, а также соединений самолетов Ту-16.

ВООРУЖЕНИЕ. Самолет Ту-16 имеет один бомбовый отсек, оборудованный типовой системой бомбардировочного вооружения. Нормальная бомбовая нагрузка 3000 кг, максимальная бомбовая нагрузка 9000 кг. Возможна подвеска бомб калибра от 100 кг до 9000 кг. Бомбы калибров 5000, 6000 и 9000 кг подвешиваются на мосту балочного держателя типа МБД6, бомбы меньших калибров – на бортовых кассетных держателях типа КД-3 и КД-4.

Прицеливание при бомбометании производится через векторно- синхронный оптический прицел ОПБ-llp с автоматом боковой наводки, связанной с автопилотом, благодаря чему доводку самолета по курсу может производить штурман автоматически при прицеливании.

При плохой видимости земли прицеливание ведется с помощью РПБ-4, в этом случае точность бомбосбрасывания повышается, так как ОПБ-11p связан с прицелом РБП-4 и отрабатывает для него необходимые параметры. Сброс бомб осуществляет штурман, бомбосбрасывание может производить также и штурман-оператор.

Система пушечного оборонительного вооружения ПВ-23 состоит из семи пушек типа АМ-23 калибра 23 мм, установленных на одной неподвижной и трех спаренных подвижных пушечных установках с дистанционным управлением.

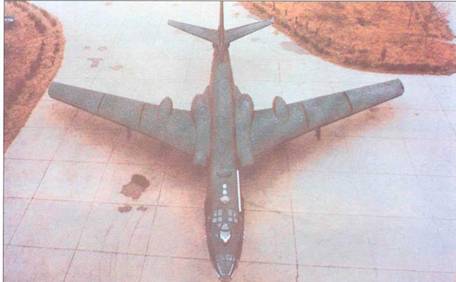

Бомбардировщик Н-6Д

Для стрельбы вперед по направлению полета в носовой части фюзеляжа с правого борта установлена одна неподвижная пушка, которой управляет левый пилот. Для наводки на цель у пилота на откидном кронштейне установлен прицел ПКИ.

Три подвижные установки – верхняя, нижняя и кормовая – осуществляют оборону задней полусферы. Верхняя установка, кроме того, «отстреливает» верхнюю часть передней полусферы.

Верхней установкой управляют штурман-оператор, вспомогательное управление с кормового прицельного поста осуществляет кормовой стрелок. Нижней установкой управляет с двух (левого и правого) блистерных прицельных постов стрелок-радист, вспомогательное управление с кормового прицельного поста осуществляет кормовой стрелок.
