Итак, мы завершили, причем довольно разностороннее рассмотрение обоих истребителей. Пора бы переходить к выводам. Думается, что после всего прочитанного наиболее логично заключить, что эти самолеты относятся к одному поколению и имеют весьма близкие возможности. В случае их боевого применения, тем более друг против друга, очень многое будет зависеть от квалификации летчиков, тактики действий и эффективности всех необходимых видов обеспечения. В то же время, у «Сухих» есть явно выраженные сильные стороны – ближний бой, дальность полета, вооружение и отдельные элементы бортового оборудования. Ну, и конечно, огромный потенциал модернизации, не исчерпанный до сих пор – спустя 30 лет после первого взлета. Последние представители семейства будут оставаться конкурентоспособными еще долго – не менее 20 лет, о чем говорят сообщения о новых контрактах на их продажу и лицензионное производство. А «Игл» уже сошел на нет – независимо от того, по каким именно причинам. То ли американцы полностью исчерпали заложенные в конструкцию возможности, то ли сознательно поставили на нем крест, чтобы не загораживал дорогу «Рэптору». Во всяком случае, в историческом противостоянии двух суперистребителей четвертого поколения последнее слово осталось за «Сухим».

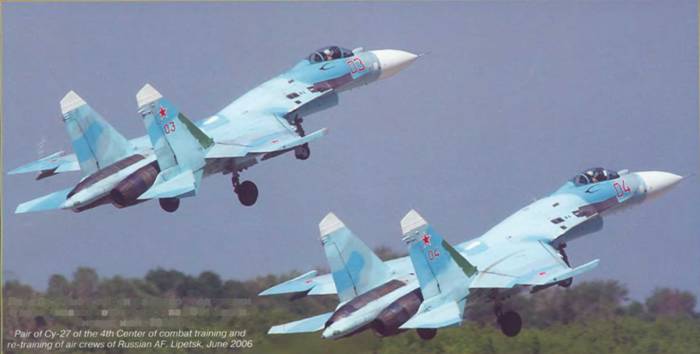

Пара Су-27 из 4-го Центра боевой подготовки и переучивания летного состава ВВС России. Липецк, июнь 2006 г.

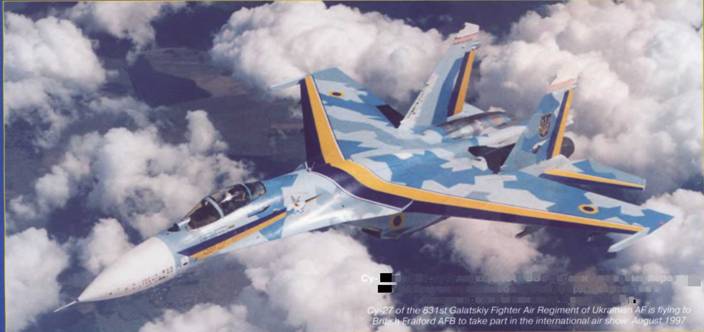

Су-27 из 831-го Галацкого ИАП ВВС Украины во время перелета на британскую авиабазу Фейрфорд для участия в международном авиашоу. Август 1997 г.

Посадка Су-27УБ из 62-го ИАП ВВС Украины. Аэродром Бельбек (Крым), весна 2000 г. Позднее этот самолет базировался на аэродроме Озерное под Житомиром и 27 июля 2002 г. разбился на львовском аэродроме Скнилов

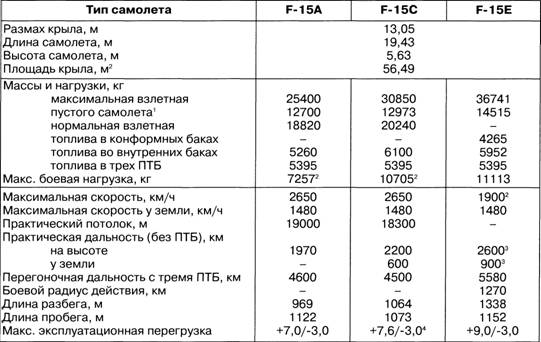

1 Без топлива, боеприпасов и пилонов внешней подвески.

2 В ударном варианте.

3 С конформными топливными баками.

4 После модернизации в рамках программы MSIP: + 9.0/-3.

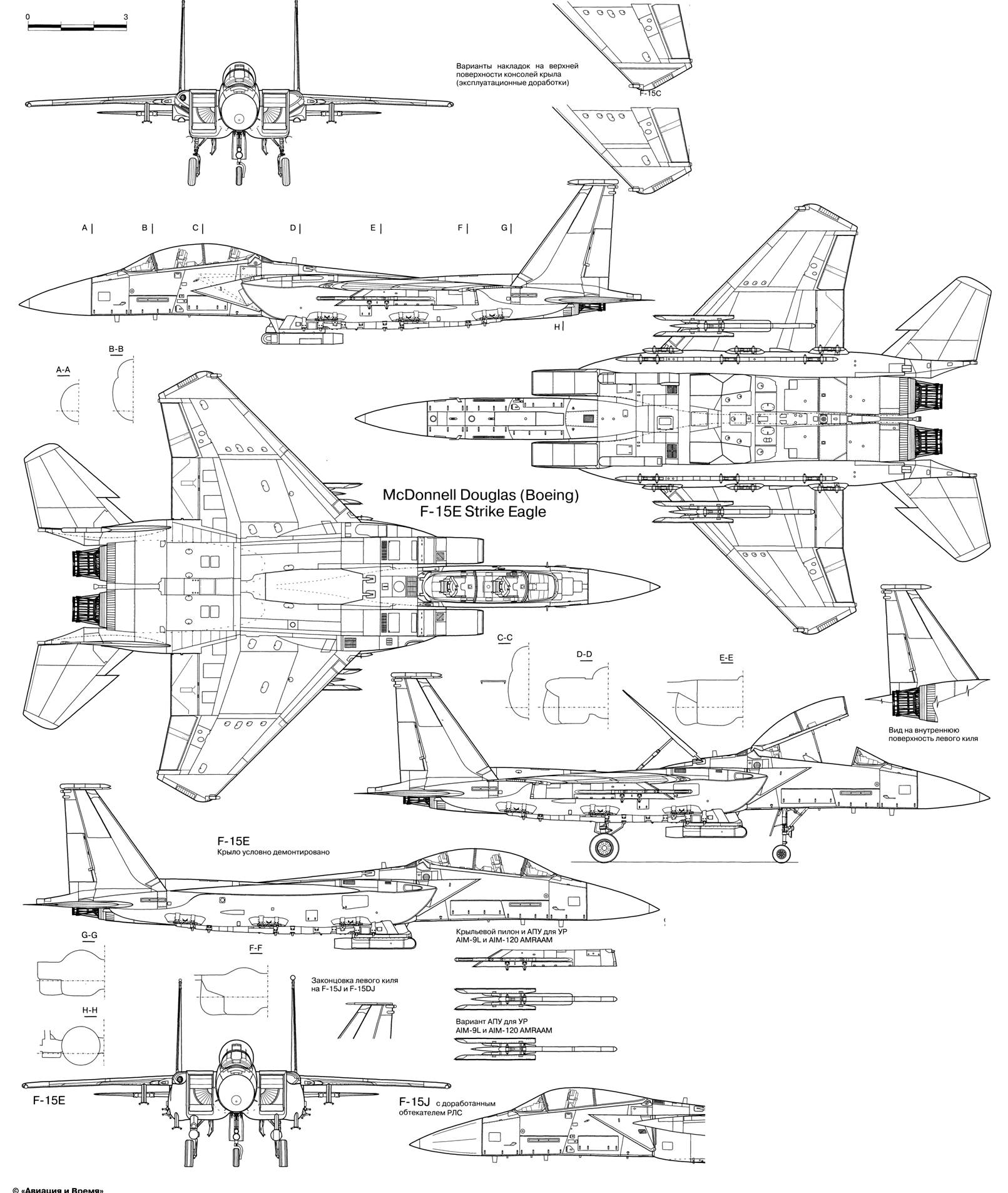

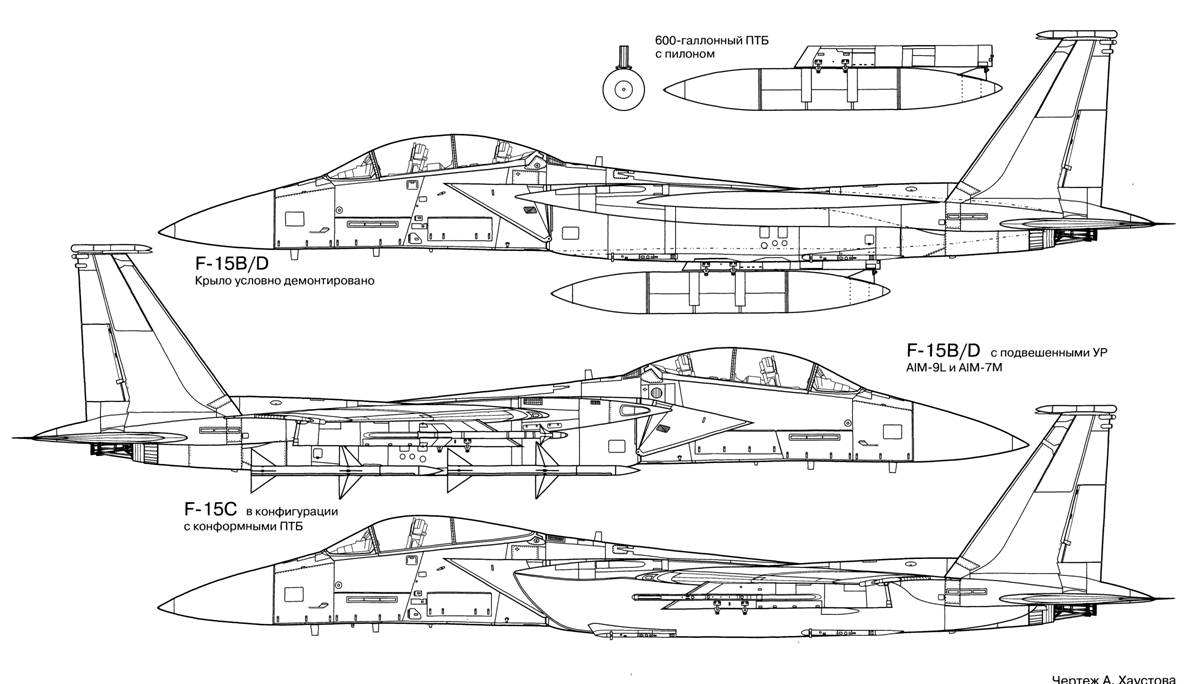

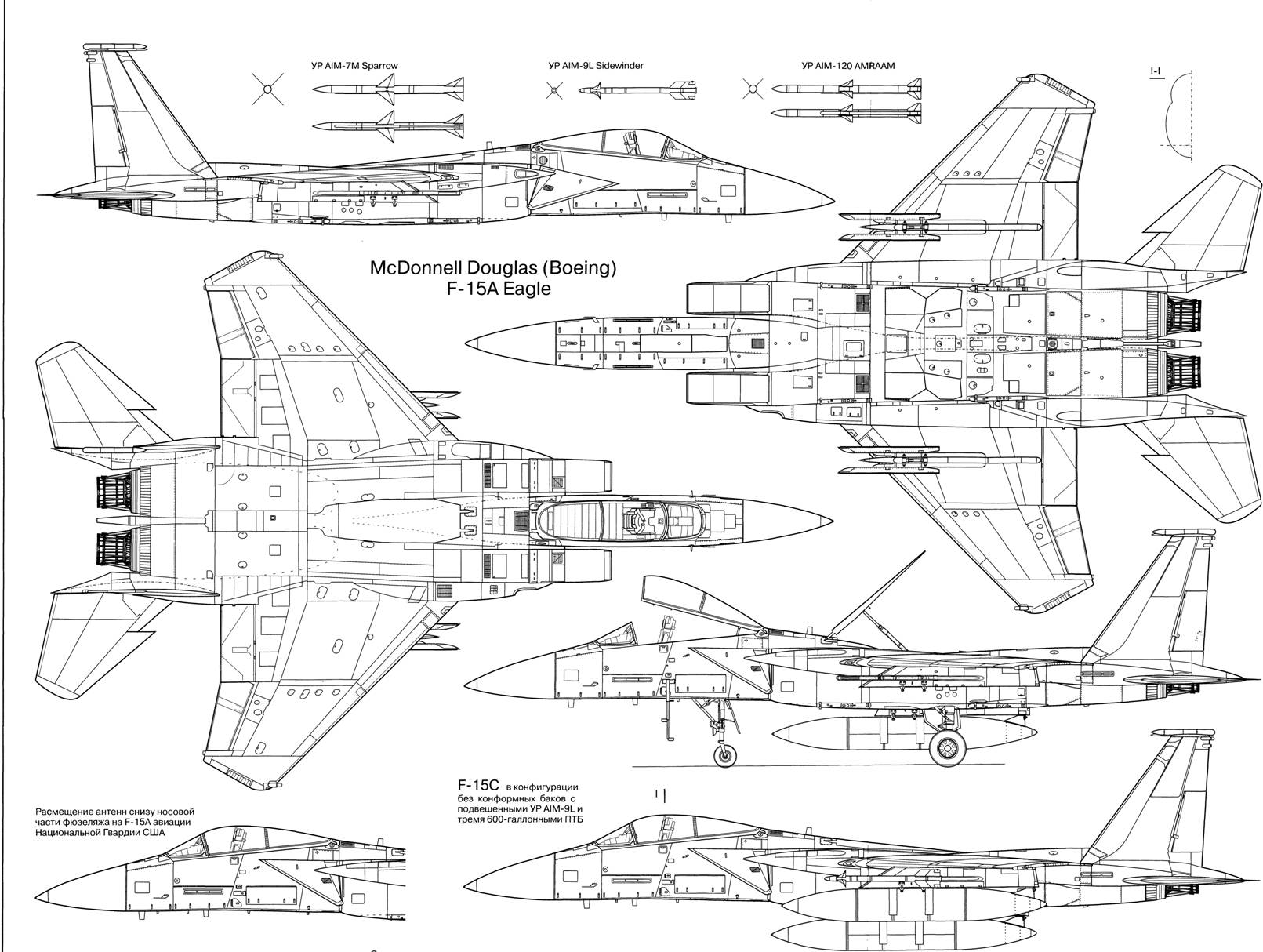

Истребитель F-15C выполнен по нормальной аэродинамической схеме с высокорасположенным крылом, двухкилевым оперением и двумя двигателями в хвостовой части фюзеляжа. Доли материалов (по массе), используемых в конструкции планера, составляют: алюминиевые сплавы – 37,3% (носовая и центральные части фюзеляжа, крыло в основном), титановые сплавы – 26,6% (хвостовая часть фюзеляжа, лонжероны и нижние панели корневой части консолей крыла), сталь – 5,5%, боро- и углепластики – 1,2% (хвостовое оперение), стеклопластики – 1 % (носовой обтекатель). Доля сотовых конструкций – 28,2%. Расчетный ресурс планера 8000 ч. Для облегчения доступа к внутренним элементам самолета предусмотрено большое число смотровых лючков с общей площадью 53 м2 .

Фюзеляж – цельнометаллический типа полумонокок, состоит из носовой, центральной и хвостовой частей. В носовой размещены герметичная кабина пилота, ниша передней опоры шасси и основная часть БРЭО, в т.ч. РЛС. Остекление фонаря выполнено из поликарбоната «Лексан» с акриловым покрытием (при общей толщине лобового стекла 23,05 мм толщина внешнего акрилового слоя 4 мм, внутреннего – 1,27 мм). В центральной части фюзеляжа расположены топливные баки, ниши основных опор шасси, воздушные каналы, боезапас пушки. Сверху – тормозной щиток (площадь 2,93 м2 , максимальный угол отклонения 45°), выполненный из углепластика, сотового алюминиевого заполнителя с силовыми элементами из титанового сплава. Основными силовфми элементами хвостовой части являются две несущие хвостовое оперение балки, между которыми размещены двигатели и тормозной гак.

Крыло истребителя оптимизировано для маневрирования с большими перегрузками при числе М=0,9. Оно имеет коническую крутку и корневые наплывы для повышения подъемной силы на больших углах атаки. Удлинение крыла 3,0. Угол отрицательного поперечного «V» 1°, угол стреловидности по линии 1 /4 хорд 38° 42', профиль NACA 64А с относительной толщиной, изменяющейся от 6,6% у корня до 3% на законцовках. Конструктивно состоит из центроплана и двух отъемных частей. Тип конструкции – безопасно повреждаемая кессонная многолонжеронная с дополнительным подкосом. Законцовки трехслойные с сотовым алюминиевым заполнителем. Крыло оснащено простыми закрылками (общая площадь 3,33 м2 , максимальный угол отклонения 30°) и элеронами (2,46 м2 ). Механизация передней кромки отсутствует.

Хвостовое оперение включает два взаимозаменяемых киля (общей площадью 9,78 м2 ) и дифференциально отклоняемый стабилизатор, также состоящий из двух взаимозаменяемых цельноповоротных консолей (общей площадью 10,34 м2 ).

Шасси – трехопорное с одноколесными стойками, убираемыми вперед. Передняя стойка управляемая; основные стойки при уборке поворачиваются относительно своих осей на 90°. Амортизаторы масляно-пневматические. Носовой пневматик имеет размеры 559x254 мм, основные – 872x457 мм, давление в пневматиках, соответственно, 1,79 МПа (18,3 кгс/см2 ) и 2,34 МПа (23,9 кгс/см2 ). Применены углеродные дисковые тормоза и автомат торможения. Колея шасси 2,75 м, база 5,42 м. Имеется тормозной гак, используемый при аварийной посадке.

Силовая установка. На F-15C/D первых серий установлены двигатели Пратт-Уитни F100-PW-100 с тягой на форсаже 106,0 кН (10810 кгс) и на максимальном режиме 65,2 кН (6655 кгс). С июля 1986 г. F-15C/D поставлялись с более экономичными двигателями F100-PW-220 с тягой по 104,3/63,9 кН (10635/6520 кгс). Система управления двигателем F100-PW-100 – гидромеханическая, F100-PW-220 – цифровая двухканальная с полной ответственностью и резервным упрощенным гидромеханическим каналом. Воздухозаборники двигателей – боковые многоскачковые с внешним сжатием прямоугольного сечения. Регулирование положения системы скачков и расхода воздуха обеспечивается автоматически в зависимости от числа М и температуры воздуха с помощью трех шарнирно подвешенных горизонтальных рамп и створок перепуска воздуха. Окна перепуска расположены на верхней поверхности воздухозаборников. Передняя часть воздухозаборника подвешена шарнирно и может отклоняться в зависимости от угла атаки вверх на 4° и вниз на 1° для улучшения условий входа воздуха при маневрировании. Между двигателями расположена вспомогательная силовая установка, обеспечивающая возможность автономного запуска двигателей на земле. Внутренний запас топлива размещается в 6 фюзеляжных баках и 4 баках в крыле общей емкостью 7836 л. Возможна установка 3 (2 под крылом и 1 под фюзеляжем) подвесных баков емкостью по 2309 л, а также 2 конформных топливных контейнеров емкостью по 2755 л, размещаемых по бокам воздухозаборников. Самолет оборудован системой дозаправки в полете, топливоприемник которой расположен на верхней поверхности левого наплыва крыла.

Система управления – гидромеханическая с одновременно работающей системой улучшения управления CAS. В первой системе управляющие воздействия летчика с помощью механических тяг передаются на клапаны гидроприводов аэродинамических поверхностей. Вторая представляет собой, по сути, электродистанционную дублированную систему, передающую воздействия как от летчика, так и от автопилота. Назначение этой системы не только в том, чтобы дублировать жесткую проводку. Она обеспечивает демпфирование колебаний, необходимое для повышения точности бомбометания и стрельбы из пушки. Система CAS реагирует не на перемещения ручки и педалей, а на прикладываемые к ним усилия. Поэтому самолет управляем даже в случае заклинивания механической проводки системы управления.
