Система постановки пассивных помех включает 32 трехпатронных блока устройства выброса пассивных помех АПП-50, снаряжаемых 50-мм помеховыми патронами тепловыми ППИ-50 и противорадиолокационными ПРП-50.

Бортовые средства сигнализации и контроля включают в себя систему встроенного контроля «Экран-2», аппаратуру речевого оповещения П-591Б «Алмаз-УП» и бортовой регистратор полетных данных «Тестер-УЗЛ».

Вооружение. Артиллерийское вооружение состоит из встроенной пушечной установки 9А4071К с 30-мм пушкой ГШ-301 и двух подвешиваемых под крыло установок СППУ-30 с аналогичными орудиями. Максимальный темп стрельбы пушки 1500-1800 выстрелов в минуту, боекомплект встроенной установки 150 снарядов. В состав управляемого ракетного вооружения входят ракеты «воздух-воздух» средней дальности типа Р-27 или Р-27Э с радиолокационной (до 6 ракет на АКУ-470 и АПУ-470) или тепловой (до 2 ракет на АПУ-470) ГСН и ракеты ближнего маневренного боя Р-73 с ТГСН (до 6 ракет на АПУ-73-1Д и на законцовках крыла). Неуправляемое ракетное вооружение представлено НАР типа С-25 (до 6 ракет в ПУ 0-25), С-13 (до 6 пятизарядных блоков Б-13Л), С-8 (до 6 двадцатизарядных блоков Б-8М1). Бомбардировочное вооружение включает различные авиационные бомбы и РБК калибром до 500 кг на БДЗ-УСК или многозамковых МБДЗ-У6-68, контейнеры КМГ-У и зажигательные баки ЗБ-500. Специальное бомбардировочное вооружение – две спецбомбы, подвешиваемые на балочные держатели БДЗ-УСК под фюзеляж.

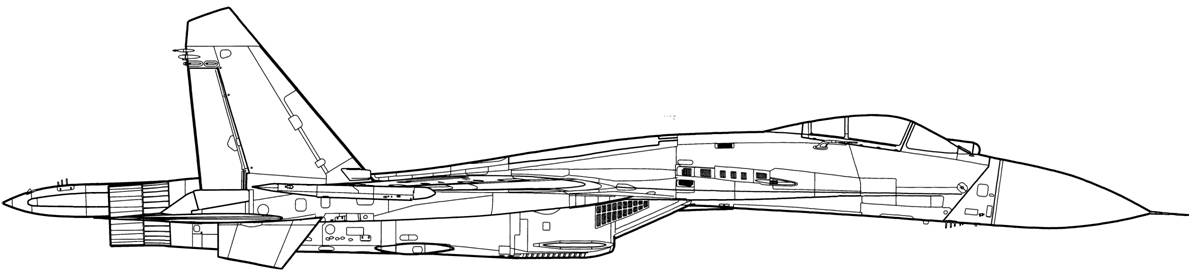

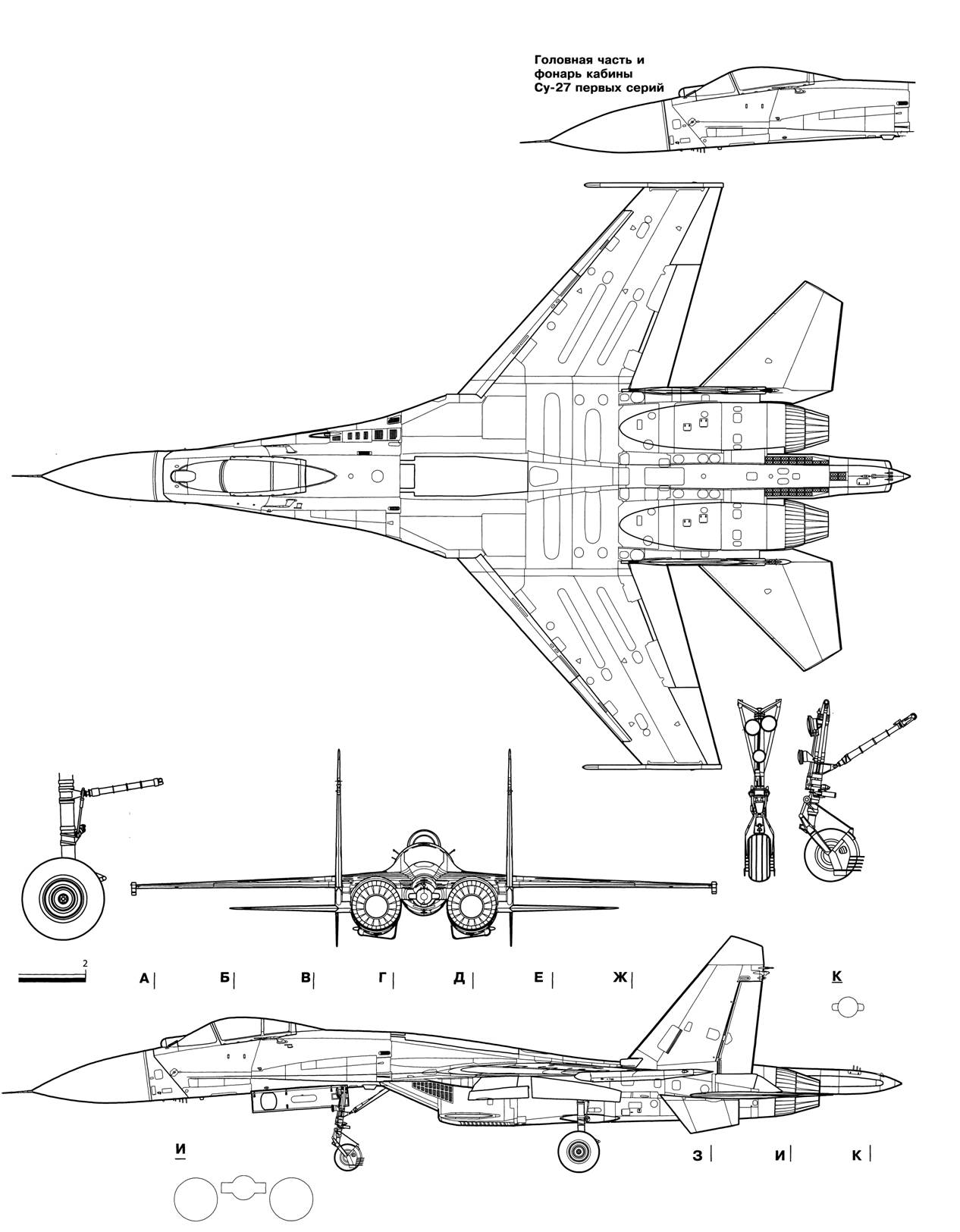

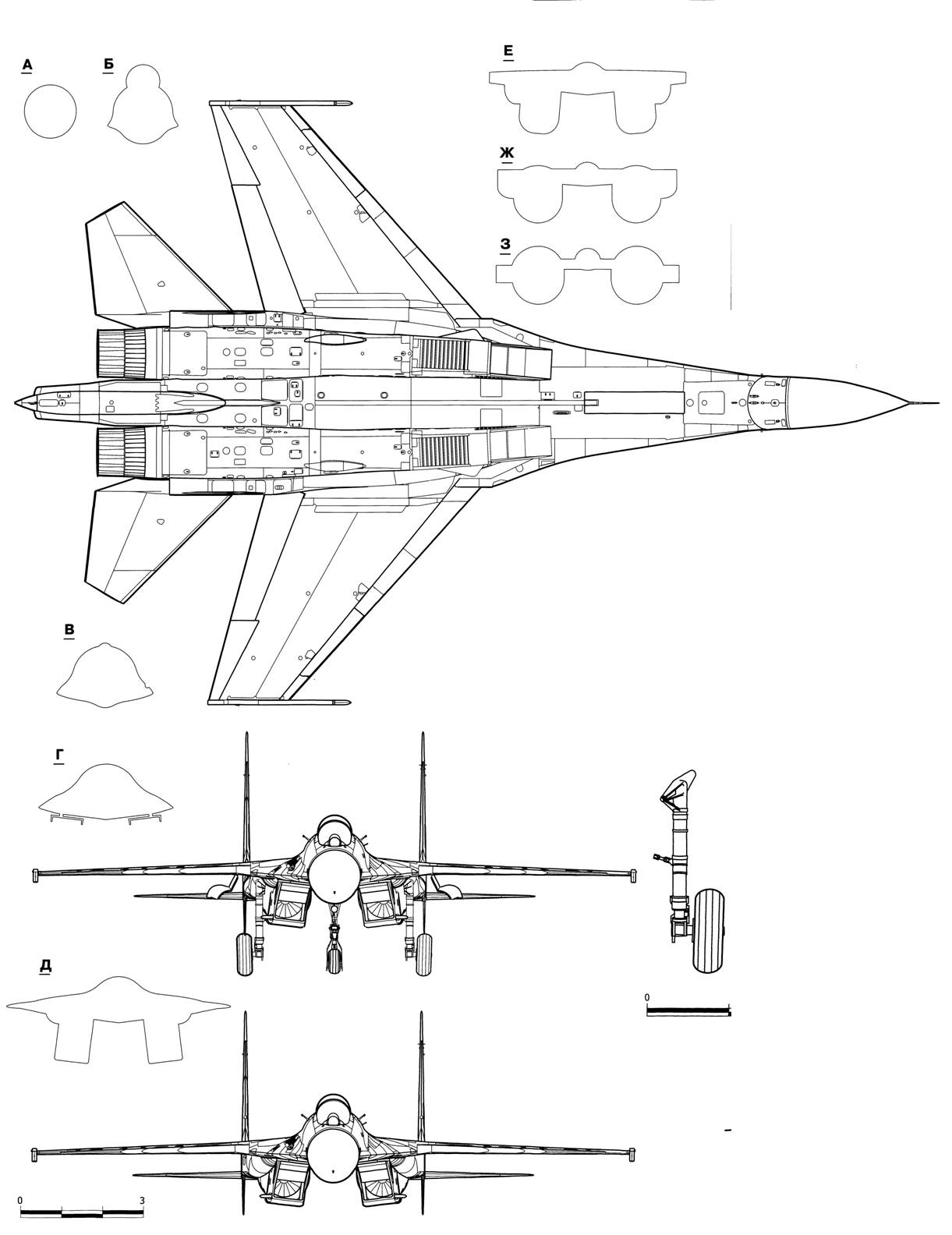

Су-27 поздних серий выпуска

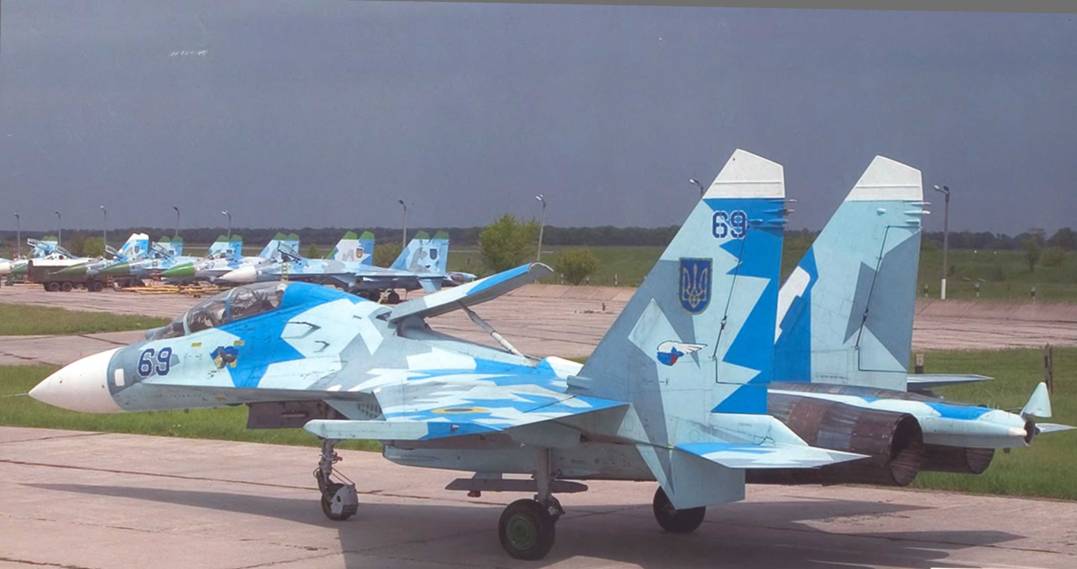

Истребители 831-го Галацкого ИАП ВВС Украины На переднем плане – Су-27УБ (заводской № 96310418215) Миргород, 19 мая 2004 г.
