Рис. 4.89. Выбор номера канала для оцифровки
Анализируя таблицу рис. 4.89, обратите внимание, что выделенные цветом разряды не оказывают влияния на номер выбранного канала, если бит MULT установлен в 1. Таким образом, при MULT = 1 измерения проводятся для последовательности из четырех каналов, если S8CM = 0. Номера каналов определяются комбинацией битов CD:CC. Если S8CM = 1, то при MULT = 1 измерения проводятся для последовательности из восьми каналов. Номера каналов определяются значением бита CD.
Если бит MULT установлен в 0, то все CD…CA определяют номер канала, для которого будут произведены четыре (при S8CM = 0) или восемь (при S8CM = 1) последовательных преобразований.
Также обратите внимание, что при S8CM:CD = 01/10b ко входу АЦП подключаются сигналы линий VHL и VRL, что позволяет измерить текущее значение опорного напряжения и тем самым повысить точность аналого-цифрового преобразования.
Перед рассмотрением следующих групп регистров специальных функций модуля ATD, проверьте степень усвоения материала в процессе ответа на следующие вопросы.
1. Какой код должен быть записан в регистр управления ATDCTL2 для того, чтобы включить модуль ATD и назначить обычный способ сброса флагов событий в модуле?
Ответ: Для включения модуля флаг ADPU должен быть установлен в 1. Этот флаг располагается в разряде 7 регистра. Для назначения обычного способа сброса флагов событий модуля следует установить бит AFFC в 0. Бит AFFC располагается в разряде 6 регистра. Поэтому в регистр управления ATDCTL2, располагающийся по адресу $0062, должен быть записан код 10000000 b или $80.
2. Запишите выражение на Си для выполнения инициализации регистра ATDCTL2 кодом предыдущего вопроса.
Ответ:
ATDCTL2 = 0x80;
3. Какой код должен быть записан в регистр управления ATDCTL5 для того, чтобы назначить для модуля режим многократного преобразования, при этом измерительная последовательность должна производить оцифровку 8 входных сигналов.
Ответ: Для организации заказанного режима следует установить бит S8CM в 1 (бит 6 регистра ATDCTL5), бит SCAN также в 1 (бит 5), бит MULT в 1 (бит 4), бит CD в 0 (бит 3), остальные биты CC, CB и CA значения не имеют.
Обобщая, в регистр управления ATDCTL5, расположенный по адресу $0065, должен быть записан код 01110000 b или $70.
4. Запишите выражение на Си для выполнения инициализации регистра ATDCTL5 кодом предыдущего вопроса.
Ответ:
ATDCTL5 = 0x70;
5. Каковы преимущества использования АЦП в режиме преобразования с 10-разрядным выходным кодом относительно 8-разрядного кода оцифровки?
Ответ: При 10-разрядном выходном коде разрешающая способность АЦП выше. Она составляет 4,88 мВ по сравнению с 19,53 мВ для 8-разрядного кода. Численные значения разрешающей способности приведены для UREF=5,0 В.

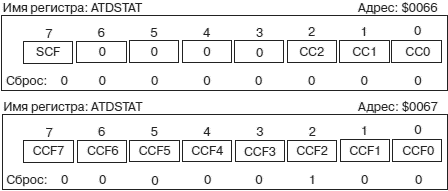

Рис. 4.90. Формат регистра состояния ATDSTAT
Регистр состояния ATDSTAT — это двухбайтовый регистр, который располагается в памяти по адресам $0066 и $0067. Регистр содержит в себе группу флагов, которые отражают текущее состояние аналого-цифрового преобразования в модуле ATD. Формат регистра представлен на рис. 4.90.
Флаг SCF (Sequence Complete Flag) автоматически устанавливается в 1, если все преобразования назначенной измерительной последовательности завершены. Если модуль находится в режиме однократного преобразования, то бит SCF установится после завершения исполнения измерительной последовательности из 4 или 8 преобразований. При работе модуля в режиме многократного преобразования, бит SCF установится после завершения первой измерительной последовательности.
Бит AFFC в регистре управления ATDCTL2 определяет способ сброса всех флагов в регистре состояния, в том числе и бита SCF. Если бит AFFC установлен в 0, то бит SCF обнуляется автоматически при выполнении операции записи в регистр управления ATDCTL5 для запуска новой измерительной последовательности. Если же бит AFFC установлен в 1, то бит SCF также сбрасывается автоматически при чтении одного из регистров результата.
Биты CC2…CC1 вместе составляют трехразрядный двоичный счетчик, который показывает номер текущего аналого-цифрового преобразования и, как следствие, номер регистра результата, в который будет занесен код очередного преобразования.
Каждый из восьми флагов завершения преобразования CCF7…CCF0 соответствует одноименному регистру результата ADR7H…ADR0H (бит CCF7 регистру ADR7H, бит CCF6 регистру ADR6H и т.д.). Биты CCF7…CCF0 устанавливаются автоматически, когда в процессе выполнения измерительной последовательности произошла запись в одноименный регистр результата. Если флаг AFFC установлен в 1, то биты CCF7…CCF0 сбрасываются автоматически при чтении одноименного регистра результата. При AFFC = 0 биты CCF7…CCF0 сбрасываются при чтении регистра состояния ATDSTAT, т.е. регистра с этими битами. Биты CCF7…CCF0 предназначаются для программного опроса с целью выяснения, завершилось или нет определенное аналого-цифровое преобразование в составе измерительной последовательности.
