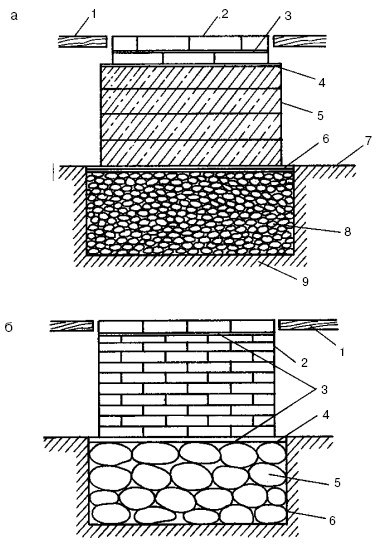

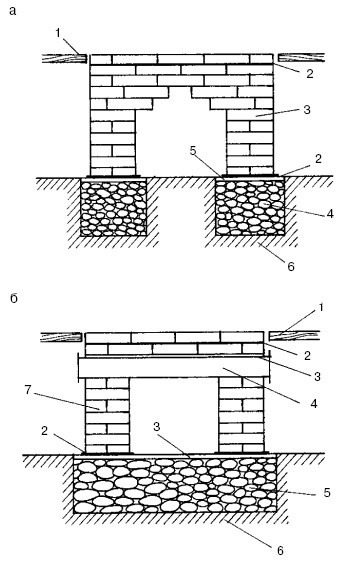

Кладка фундамента должна заканчиваться ниже уровня «чистого» пола на 140—150 мм. После этого выполняют гидроизоляцию двумя слоями рубероида, толя или аналогичного материала.

Шанцы – это несколько рядов кирпичной кладки, поднимающих печь над фундаментом. Выполняются они обычно в 2—3 ряда кирпичной кладки, которые дают возможность низу печи стать теплоотдающим.

Зольниковая камера, или поддувало, обладает двумя функциями. Первая заключается в подводе в топливник воздуха, необходимого для поддержания процесса горения. Помимо этого, в поддувало проваливается зола из топливника и накапливается в нем. Для того чтобы зола попадала в зольниковую камеру, между ней и топливником монтируется колосниковая решетка. Она представляет собой решетку в виде стальных или чугунных полос с промежутками между ними (рис. 77). Дверца поддувала во время горения топлива должна быть открыта частично или полностью. После окончания топки ее нужно закрыть во избежание утечки теплого воздуха из помещения.

Топливник – это камера внутри массива печи, в которой сжигается топливо (рис. 78). Во избежание попадания в помещения искр и пламени топливник оснащен металлической дверкой. Нижняя часть топливника называется «под», а верхняя – «свод». В своде имеется отверстие для выхода дымовых газов, которое называется «хайло».

Размеры топливника должны позволять загружать такое количество топлива, которого бы хватило для нормального разогрева печи. При этом над топливом должно оставаться свободное пространство для сгорания несгоревших в пламени частиц. В целях эффективного и полного сгорания топлива для каждого его вида имеется своя конструкция топливника.

Дровяные или торфяные топливники должны быть довольно большого объема, потому что в этих видах топлива содержится много летучих веществ и при горении они дают высокое пламя. В поде топливника устраиваются скосы – скаты к колосникам. Это делается для того, чтобы зола свободно скатывалась в поддувало. Чтобы угли и зола не выпадали из топочной камеры, ее дверку устанавливают на один ряд кирпичной кладки выше колосников.

Рис. 78. Топливники печи: а – для дров; б – для угля; 1 – топка; 2 – дверка топки; 3 – поддувало; 4 – дымоход; 5 – огнеупорная кладка; 6 – колосниковая решетка; 7 – под; 8 – свод; 9 – хайло

Угольные топливники выкладывают огнеупорным кирпичом, что значительно продляет срок службы печи.

Дымообороты, или дымовые каналы, рассчитаны на забор тепла. Эффективность работы печи во многом зависит от их размеров и расположения. Дымовые каналы бывают вертикальными, горизонтальными, подъемными и опускными (рис. 79).

Рис. 79. Конструкции малооборотных и многооборотных систем дымовых каналов

Если переход из одного канала в другой выполнен поверху, то его называют перевалом, а переход, выполненный внизу, – подверткой. Проходя по каналам, дымовые газы отдают свое тепло их стенкам, а те, в свою очередь, нагревают саму печь. Для того чтобы дымовые газы отдали как можно больше тепла, обычно увеличивают длину дымооборотов и меняют их направление.

В этом и заключается правильное конструирование печи. Неправильно построенные дымовые каналы значительно уменьшают тягу в печи, а также большое количество тепла в прямом смысле улетает в трубу.

Самыми оптимальными размерами для дымооборотов считаются 130 х 130, 260 х 130, 260 х 260 мм. Независимо от сечения все дымообороты должны отвечать единым требованиям. Их стенки должны быть гладкими и ровными, их нельзя штукатурить, т. к. со временем от воздействия высоких температур штукатурка станет разрушаться и засорять каналы. В дымовых каналах обязательно устраивают специальные дверцы-чистки для того, чтобы можно было удалить накопившуюся сажу.

В зависимости от длины и направления дымовых каналов печи подразделяются на:

• канальные;

• бесканальные и смешанные;

• малооборотные;

• многооборотные.

При малооборотной системе дымовые каналы имеют один подъем и один или несколько спусков, которые соединяются между собой параллельно. В печах с многооборотной системой дымообороты представляют собой последовательно чередующиеся вертикальные и горизонтальные участки.

Данные устройства предназначены для создания тяги, которая создает условия для удаления газов, образующихся при сгорании топлива. Чтобы тяга была хорошей, дымовые трубы выводят за пределы крыши дома (рис. 80). Независимо от каких-либо условий оголовники дымовых труб всегда выводят выше зоны действия дымового подпора.

Рис. 80. Надсадная дымовая труба: 1 – металлический колпак; 2 – оголовок трубы; 3 – шейка трубы; 4 – цементный раствор; 5 – выдра; 6 – кровля; 7 – обрешетка; 8 – стропила; 9 – стояк трубы; 10 – распушка (разделка); 11 – балка с перекрытием; 12 – изоляция; 13 – дымовая задвижка; 14 – шейка печи

В случае если кладка дымовой трубы была выполнена неплотно, в ней остались щели, может возникать подсос воздуха из атмосферы. Такие подсосы оказывают неблагоприятное воздействие на тягу в печи. Снижается температура дымовых газов, что уменьшает гравитационный напор, а также возрастает объем газов, требующий увеличения тяги. Поэтому все неплотности обязательно нужно выявлять и устранять.
