В качестве примера рассмотрим построение диаграммы кооперации для моделирования процесса телефонного разговора с использованием обычной телефонной сети (см. главу ф. Напомним, что объектами в этом примере являются два абонента а и Ь, два телефонных аппарата с и </, коммутатор и сам разговор как объект моделирования. При этом как коммутатор, так и разговор являются анонимными объектами.

На начальном этапе изобразим все объекты и связи между ними на диаграмме кооперации при помощи соответствующих обозначений (рис. 9.11). Заметим, что первый телефонный аппарат изображен как активный объект, а второй – как пассивный.

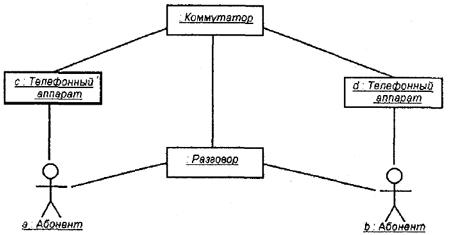

Рис. 9.11. Начальный фрагмент диаграммы кооперации для примера моделирования обычного телефонного разговора

В последующем необходимо специфицировать все связи на этой диаграмме, указав на их концах необходимую информацию в форме ролей связей. Дополненный таким образом вариант диаграммы кооперации изображен ниже (рис. 9.12). Заметим, что для объекта «Разговор» указано помеченное значение {transient}, которое означает, что этот объект создается в процессе выполнения объемлющего процесса и уничтожается до его завершения. Напомним, что помеченные значения (tagged values) являются стандартными элементами языка UML.

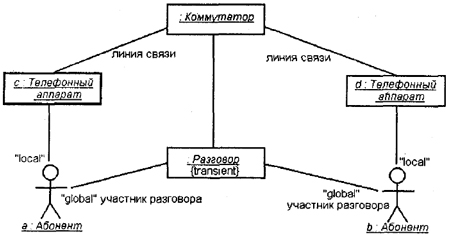

Рис. 9.12. фрагмент диаграммы кооперации, дополненный стереотипами ролей связей, именами ассоциаций и помеченным значением объекта

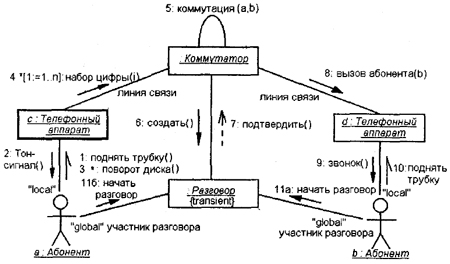

Рис. 9.13. Окончательный вариант диаграммы кооперации для моделирования телефонного разговора

Наконец, на диаграмму кооперации необходимо нанести все сообщения, указав их порядок и семантические особенности. Окончательный фрагмент диаграммы кооперации изображен на рис. 9.13 и содержит, строго говоря, модель кооперации только для начала разговора. Эта диаграмма может быть дополнена сообщениями, необходимыми для окончания разговора, что читателям предлагается выполнить самостоятельно в качестве упражнения.

Как нетрудно заметить, диаграмма кооперации для примера с телефонным разговором не содержит ни временных особенностей передачи сообщений, ни особенностей жизненного цикла участвующих в данной кооперации объектов. Поэтому может быть принято решение о том, что она является избыточной при наличии построенной диаграммы последовательности. Этот факт не вызывает сомнений в тех случаях, когда структура взаимодействующих объектов является достаточно тривиальной.

Если же взаимодействующие объекты образуют между собой различные типы отношений-ассоциаций (композиция, агрегация), то диаграмма кооперации оказывается необходимым представлением модели на всех ее уровнях.

Построение диаграммы кооперации можно начинать сразу после построения диаграммы вариантов использования. В этом случае каждый из вариантов использования может быть специфицирован в виде отдельной диаграммы кооперации уровня спецификации. Эта диаграмма способствует более . полному пониманию особенностей реализации функций системой, хотя и не может содержать всю информацию, необходимую для их реализации.

В дальнейшем, после построения диаграммы классов, каждая из диаграмм кооперации может уточняться в виде соответствующей диаграммы уровня примеров. Важно понимать, что диаграмма кооперации этого уровня может содержать те и только те объекты и связи, которые уже определены на построенной ранее диаграмме классов. В противном случае, если возникает необходимость включения в диаграмму кооперации объектов, которые создаются на основе отсутствующих классов, соответствующие диаграммы классов должны быть модифицированы явным описанием этих классов.

Следует помнить, что на диаграмме кооперации изображаются только те объекты, которые непосредственно в ней участвуют. При этом объекты могут выступать в различных ролях, которые должны быть явно указаны на соответствующих концах связей диаграммы. Применение стереотипов унифицирует кооперацию, обеспечивая ее адекватную интерпретацию как со стороны заказчиков, так и со стороны разработчиков. Тем не менее, целесообразно различать терминологию, используемую на диаграммах кооперации уровня спецификации и уровня примеров.

Так, при построении диаграмм кооперации уровня спецификации желательно применять наиболее понятную заказчику терминологию, избегая технических фраз и словосочетаний. Например, «оформить заказ», «отгрузить товар», «представить отчет», «разработать план» и т. д. Такие известные разработчикам слова как «сервер», «защищенный протокол», «закрытая операция класса», а также стереотипы и помеченные значения на этом уровне применять не рекомендуется. На уровне спецификации нужно стремиться достичь по возможности полного взаимопонимания между заказчиком и командой разработчиков всех вариантов использования проектируемой системы в контексте их кооперации.
