Рис. 10.7. Графическое изображение компонента с дополнительной информацией о реализуемых им классах

Внутри символа компонента могут изображаться другие элементы графической нотации, такие как классы (компонент уровня типа) или объекты (компонент уровня экземпляра). В этом случае символ компонента изображается таким образом, чтобы вместить эти дополнительные символы. Так, например, изображенный ниже компонент (рис. 10.8) является экземпляром и реализует три отдельных объекта.

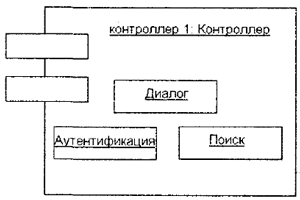

Рис. 10.8. Графическое изображение компонента уровня экземпляра, реализующего отдельные объекты

Объекты, которые находятся в отдельном компоненте-экземпляре, изображаются вложенными в символ данного компонента. Подобная вложенность означает, что выполнение компонента влечет выполнение соответствующих объектов. Другими словами, существование компонента в течение времени исполнения программы обеспечивает существование, а возможно, и доступ всех вложенных в него объектов. Что касается доступа к этим объектам, то он может быть дополнительно специфицирован с помощью квантификаторов видимости, подобно видимости пакетов. Содержательный смысл видимости может отличаться для различных видов пакетов.

Так, для компонентов с исходным текстом программы видимость может означать возможность внесения изменений в соответствующие тексты программ с их последующей перекомпиляцией. Для компонентов с исполняемым кодом программы видимость может характеризовать возможность запуска на исполнение соответствующего компонента или вызова реализованных в нем операций или методов.

Разработка диаграммы компонентов предполагает использование информации как о логическом представлении модели системы, так и об особенностях ее физической реализации. До начала разработки необходимо принять решения о выборе вычислительных платформ и операционных систем, на которых предполагается реализовывать систему, а также о выборе конкретных баз данных и языков программирования.

После этого можно приступать к общей структуризации диаграммы компонентов. В первую очередь, необходимо решить, из каких физических частей (файлов) будет состоять программная система. На этом этапе следует обратить внимание на такую реализацию системы, которая обеспечивала бы не только возможность повторного использования кода за счет рациональной декомпозиции компонентов, но и создание объектов только при их необходимости.

Речь идет о том, что общая производительность программной системы существенно зависит от рационального использования ею вычислительных ресурсов. Для этой цели необходимо большую часть описаний классов, их операций и методов вынести в динамические библиотеки, оставив в исполняемых компонентах только самые необходимые для инициализации программы фрагменты программного кода.

После общей структуризации физического представления системы необходимо дополнить модель интерфейсами и схемами базы данных. При разработке интерфейсов следует обращать внимание на согласование (стыковку) различных частей программной системы. Включение в модель схемы базы данных предполагает спецификацию отдельных таблиц и установление информационных связей между таблицами.

Наконец, завершающий этап построения диаграммы компонентов связан с установлением и нанесением на диаграмму взаимосвязей между компонентами, а также отношений реализации. Эти отношения должны иллюстрировать все важнейшие аспекты физической реализации системы, начиная с особенностей компиляции исходных текстов программ и заканчивая исполнением отдельных частей программы на этапе ее выполнения. Для этой цели можно использовать различные виды графического изображения компонентов.

При разработке диаграммы компонентов следует придерживаться общих принципов создания моделей на языке UML. В частности, в первую очередь необходимо использовать уже имеющиеся в языке UML компоненты и стереотипы. Для большинства типовых проектов этого набора элементов может оказаться достаточно для представления компонентов и зависимостей между ними.

Если же проект содержит некоторые физические элементы, описание которых отсутствует в языке UML, то следует воспользоваться механизмом расширения. В частности, использовать дополнительные стереотипы для отдельных нетиповых компонентов или помеченные значения для уточнения их отдельных характеристик.

В заключение следует обратить внимание, что диаграмма компонентов, как правило, разрабатывается совместно с диаграммой развертывания, на которой представляется информация о физическом размещении компонентов программной системы по ее отдельным узлам. Особенности построения диаграммы развертывания будут рассмотрены в следующей главе.

Физическое представление программной системы не может быть полным, если отсутствует информация о том, на какой платформе и на каких вычислительных средствах она реализована. Конечно, если разрабатывается простая программа, которая может выполняться локально на компьютере пользователя, не задействуя никаких периферийных устройств и ресурсов, то в этом случае нет необходимости в разработке дополнительных диаграмм. Однако при разработке корпоративных приложений ситуация представляется совсем по-другому.

Во-первых, сложные программные системы могут реализовываться в сетевом варианте на различных вычислительных платформах и технологиях доступа к распределенным базам данных. Наличие локальной корпоративной сети требует решения целого комплекса дополнительных задач по рациональному размещению компонентов по узлам этой сети, что определяет общую производительность программной системы.

Во-вторых, интеграция программной системы с Интернетом определяет необходимость решения дополнительных вопросов при проектировании системы, таких как обеспечение безопасности, криптозащищенности и устойчивости доступа к информации для корпоративных клиентов. Эти аспекты в немалой степени зависят от реализации проекта в форме физически существующих узлов системы, таких как серверы, рабочие станции, брандмауэры, каналы связи и хранилища данных.
