12.1. Общая характеристика CASE-средства Rational Rose 98/2000
CASE-средство Rational Rose со времени своего появления претерпело серьезную эволюцию и превратилось в современное и мощное средство анализа, моделирования и разработки программных систем. Именно в Rational Rose 98/2000 язык UML стал базовой технологией визуализации и разработки программ, что определило популярность и стратегическую перспективность этого инструментария.
Примечание 78
Среди причин, сдерживающих применение CASE-средств и определяющих контраст их популярности среди западных и отечественных разработчиков программ, следует отметить, в первую очередь, масштабность проектов и различие в технологиях создания программ. G одной стороны, необходимость автоматизации анализа и проектирования программных систем на базе CASE-тех-нологии начинает осознаваться только тогда, когда проект является достаточно сложным и масштабным. В противном случае для написания программ вполне достаточно обычных инструментов разработчика. С другой стороны, реализация масштабных проектов под силу группе программистов, а обеспечение групповой работы над проектом требует дополнительных средств для обеспечения совместимости его составных частей.
В рамках Rational Rose существуют различные программные инструментарии, отличающиеся между собой диапазоном реализованных возможностей. Базовым средством в настоящее время остается Rational Rose 98, которое существует в четырех основных модификациях:
• Rational Rose 98 Enterprise Edition
• Rational Rose 98 Professional Edition
• Rational Rose 98 Modeler Edition
• Rational Rose 98 для UNIX
Наиболее полными возможностями обладает первая из указанных модификаций этого средства. Из этих возможностей можно отметить: реализацию UML версии 1.0, генерацию кодов на различных языках программирования (Java, C++, VisualBasic, PowerBuilder), обратную генерацию диаграмм (реинжиниринга) на основе программного кода и выпуск проектной документации.
Следующей версией стало средство Rational Rose 98i, которое также выпускается в этих же четырех модификациях. Эта версия дополнительно позволяет генерировать программный код стандарта MS Visual C++, обеспечивает документирование проекта в формате HTML для Web-публикации и поддерживает интеграцию с другими инструментариями объектно-ориентированной разработки программ, базами данных и с компонентами MS Office 2000.
Последней из версий на момент написания книги является Rational Rose 2000, возможности которой аккумулируют практически все современные достижения в области информационных технологий:
• Интеграция с MS Visual Studio 6, что включает в себя поддержку на уровне прямой и обратной генерации кодов и диаграмм VB 6, Visual C++ 6, Visual J++ 6 (ATL-Microsoft Active Template Library, Web-Classes, DHTML, Data Connections).
• Непосредственная работа (инжиниринг и реинжиниринг) с исполняемыми модулями и библиотеками форматов EXE, DLL, TLB, OCX.
• Поддержка технологий MTS (Microsoft Transaction Server) и ADO (ActiveX Data Objects) на уровне шаблонов и исходного кода, а также элементов стратегической технологии Microsoft – СОМ+ (DCOM).
• Полная поддержка CORBA 2.2, включая реализацию технологии компонентной разработки приложений CBD (Component-Based Development), языка определения интерфейса IDL (Interface Definition Language) и языка определения данных DDL (Data Definition Language).
• Полная поддержка среды разработки Java-приложений JDK 1.2, включая прямую и обратную генерацию классов Java формата JAR, а также работу с файлами форматов CAB и ZIP.
Уже этого перечня основных особенностей может оказаться достаточно, чтобы сделать вывод о достижении совершенно нового уровня реализации CASE-технологий, когда само инструментальное средство становится не только рабочим инструментом, но и своеобразной базой данных для практически всех современных объектных стандартов и компонентных интерфейсов.
12.2. Особенности рабочего интерфейса Rational Rose
Примечание 79
Конечно, рассмотреть в одной главе возможности такого средства, как Rational Rose 2000, просто невозможно, и автор не ставил перед собой такую задачу. Цель нашего знакомства с этим инструментарием – осветить основные особенности реализации языка UML на уровне разработки отдельных диаграмм. Поэтому далее описываются лишь основные правила и рекомендации, необходимые для разработки визуальных моделей в форме канонических диаграмм языка UML, реализованные уже в Rational Rose 98 и, соответственно, в Rational Rose 98J/2000.
В CASE-средстве Rational Rose реализованы общепринятые стандарты на рабочий интерфейс программы, подобно известным средам визуального программирования. После установки Rational Rose на компьютер пользователя, что практически не вызывает трудностей даже у начинающих, запуск этой программы в среде MS Windows 95/98 приводит к появлению на экране рабочего интерфейса (рис. 12.1).

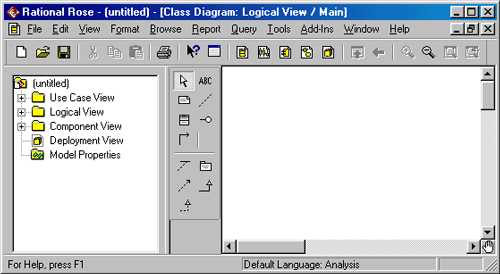

Рис. 12.1. Общий вид рабочего интерфейса программы Rational Rose
Рабочий интерфейс Rational Rose состоит из различных элементов, основными из которых являются:
• Главное меню программы
• Окно диаграммы
• Стандартная панель инструментов
• Окно документации
• Окно браузера
• Окно журнала
• Специальная панель инструментов
Рассмотрим кратко назначение и основные функции каждого из этих элементов.
Главное меню программы
Главное меню программы выполнено в общепринятом стандарте и имеет следующий вид (рис. 12.2).
Отдельные пункты меню, назначение которых понятно из их названий, объединяют сходные операции, относящиеся ко всему проекту в целом. Некоторые из пунктов меню содержат хорошо знакомые функции (открытие проекта, вывод печать диаграмм, копирование в буфер и вставка из буфера различных элементов диаграмм). Другие настолько специфичны, что могут потребовать дополнительных усилий на изучение (опции генерации программного кода, проверка согласованности моделей, подключение дополнительных модулей).
