Рис. 1.66. Окно ассистента Plot Builder после ввода трех выражений и задания независимой переменной х
Кнопка Edit позволяет редактировать выражения, если выяснилось, что их ввод неточен. Кнопки Remove очищают области выражений и переменных. Кнопка Done завершает подготовку данных к построению графика и открывает окно выбора типа графика. Оно представлено на рис. 1.67.
Рис. 1.67. Окно выбора типа графика
После выбора типа графика из списка можно, активизируя кнопку Plot, построить график с опциями, принятыми по умолчанию. Однако опции можно изменить, активизируя кнопку Options. Это приведет к выводу окна рис. 1.68 с многочисленными опциями, позволяющими управлять пределами изменения независимой переменной, стилем и цветом линий графика, видом точек на графике и т.д.
Рис. 1.68. Окно опций графика
Внизу этого окна имеется несколько важных кнопок:
• Back — возврат к окну выбора типа графика;
• Reset — удаление сделанных установок опций;
• Cancel — отказ от применения ассистента,
• Command — запись в строку ввода графической функции, обеспечивающей построение заданного графика;
• Plot — построение заданного графика (рис. 1.69).
Рис. 1.69. Пример построения графика трех функций с помощью ассистента Plot Builder
Рис. 1.70 показывает альтернативный путь построения графика. Здесь с помощью кнопки Command в строку ввода вводится графическая функция. При этом окна ассистента исчезают. С помощью контекстного меню правой клавиши мыши можно попытаться исполнить выражение в строке ввода, используя команду Evaluate at a Point. Она выведет окно, показанное на рис. 1.70.
Рис. 1.70. Подготовка к исполнению графической функции
В этом окне можно окончательно скорректировать данные для построения графика или согласившись с данными уже имеющимися нажать кнопку OK. Будет построен график трех функций, что показано на рис. 1.71. Обратите внимание на стрелку, которая сопровождает исполнение команды Evaluate at a Point.
Рис. 1.71. Построение графика после исполнения графической функции
1.17.16. Классический интерфейс Maple 10
Работа Maple 10 в варианте с классическим интерфейсом ничем не отличается от таковой для предшествующих версий системы Maple. В этом нетрудно убедиться, сравнив рис. 1.72 с рис. 1.20.

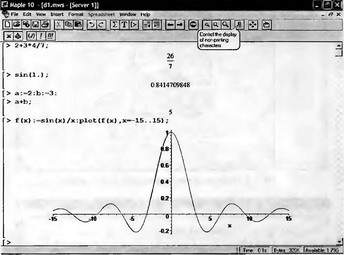

Рис. 1.72. Работа с Maple 10 в варианте с классическим интерфейсом
Учитывая данное обстоятельство, подавляющее большинство примеров в этой книге дано в варианте классического интерфейса, что позволяет использовать их не только для разбора возможностей Maple 10, но и Maple 9.5 и даже более ранних версий. Однако следует помнить о следующих особенностей применения системы Maple:
• работа с классическим интерфейсом требует меньшего объема оперативной памяти;
• у различных версий Maple возможно существенное расхождение в формах записи результатов символьных операций;
• файлы, записанные в более поздних версиях могут не считываться и не работать в более поздних версиях (поэтому все файлы на диске, за редким исключением) записаны в формате Maple 9.5;
• строковые комментарии с символами кириллицы, записанные в варианте классического интерфейса, не воспроизводятся корректно в варианте стандартного интерфейса (однако вводить символы кириллицы в последнем можно).
Это также говорит в пользу применения классического интерфейса или, если желательно пользоваться всеми новыми возможностями Maple 9.5/10 переходить к варианту стандартного интерфейса.
1.17.17. Применение шаблонов (Templates) в Maple 10
Мы уже отметили возможность работы с документами Maple 10 в двух режимах подготовки документов — Document Mode и Worksheet Mode. В подменю New позиции File меню Maple 10 есть еще один новый режим подготовки документов — с помощью шаблонов Templates — рис. 1.73.
Рис. 1.73. Подготовка к открытию окна шаблонов
Исполнение команды Templates выводит окно шаблонов, показанное на рис. 1.74. По виду окно шаблонов напоминает окно справки. Оно содержит дерево разделов в левой части и информационное окно в правой части. В данном случае выбрана тема построения трехмерного графика функции двух переменных. В информационном окне показано задание функции и построение графика. В отличие от справки в шаблонах примеры «живые» — видно, например, построение графика.
