Ср. уд. давл. на грунт, кг/см #178; 1,77-3,09
Тип двиг. диз КАМАЗ-7403(ЯМЗ-238М2)
Максим, мощность, л.с . 260(240)
Удельная мощность, л.с./т 19,1-15,4
Максимальная скорость, км/ч 80-90
Скорость на плаву, км/ч 9,5
Запас хода, км 600
Запас топлива, л 300
Преодолеваемые препятствия:
– подъем, град 30
– крен, град 25
– ров, м . 2,0
– стенка, м 0,5
– брод, м плавает
Бронирование, мм противопульное
Экипаж(десант), чел 2(8)
Вооружение:
– число х калибр, мм и тип
пулеметов . 14,5 мм КПВТ
(боекомплект, шт.) . (500)
– число х калибр, мм и тип
пулеметов . 7,62 мм ПКТ
(боекомплект, шт.) (2000)
– ПЗРК 2 х 9К34
– РПГ . РПГ-7
Прицел 1ПЗ-2
Радиостанция Р-123(Р-163-50У)
Ср. постановки дымзавес 902В
Дополнительные сведения: Главный конструкто А. Масягин. Создан на базе бронетранспортера БТР-70. На нем установлены пулестойкие шины КИ-80 или КИИ26. С 1993 г. бронетранспортер выпускается с двигателем ЯМЭ-238М2. Для стрельбы из личного оружия используются 7шаровых установокпод автоматАКМ. В машине установлен прибор радиационной разведки ДП-ЗБ, прибор химической разведки ВПХР. На его базе создан командирский бронетранспортер БТР-80К, САО 2С23, БРЭМ-К, вездеходный бронированный автомобиль ГАЭ-59032 и др. техника.
Бронетранспортер БТР-80.
Бронетранспортер БТР-80 первых серий.
Серийный бронетранспортер БТР-80.
Бронетранспортер БТР-80 последних серий.
Командно-штабная машина на базе БТР-80, применялась в Афганистане.
Командно-штабная машина на базе БТР-80.
Звуковещателъная станция на базе БТР-80.
Машина управления артиллерии 1В118.
Станция спутниковой связи на базе БТР-80.
Машина радиационной и химической разведки РХМ-4.
Универсальная вездеходная машина ГАЗ-59032 на базе БТР-80.
КОМАНДИРСКИЙ БРОНЕТРАНСПОРТЕР БТР-80К
Состояние на вооружении с начала 90-х годов
разработчик . КБ ГАЗ
Изготовитель Арзамасский ТЗ
Производство серия
База БТР-80
Колесная формула 8x8
Боевая масса, т 13,6
Длина, мм 7650
Ширина, мм 2900
Высота, мм 2350
Клиренс, мм 475
Ср. уд. давл. на грунт, кг/см #178; 1,77-3,09
Тип двигателя дизель ЯМЗ-238М2
Максимальная мощность, л.с 240
Удельная мощность, л.с./т 19,0
Максимальная скорость, км/ч 90
Скорость на плаву, км/ч 9,5
Запас хода, км 600
Запас топлива, л 300
Преодолеваемые препятствия:
– подъем, град 30
– крен, град 25
– ров, м . 2,0
' – стенка, м 0,5
– брод, м плавает
Бронирование, мм . противопульное
Экипаж(десант), чел 3(3)
Вооружение:
– число калибр, мм и тип
пулеметов 14,5 мм КПВТ
(боекомплект, шт.) (500)
– число х калибр, мм и тип
пулеметов 7,62 мм ПКМТ
(боекомплект, шт.) (2000)
Прицел . 1ПЗ-2
Радиостанция 2 х Р-163-50У, 2 х Р-159
Дополнительные сведения: Создан на базе бронетранспортера БТР-80 и предназначен для управления мотострелковым батальоном его командиром, а также для обеспечения связи с командиром (штабом) полка. Для работы офицеров оборудовано три рабочих места. На машине установлено две радиостанции Р-163-50У, 11- метровая телескопическая мачта, навигационная аппаратура ТНА4-6 с индикаторным планшетом. В БТР-80К размещаются две выносные УКВ радиостанции Р-159.

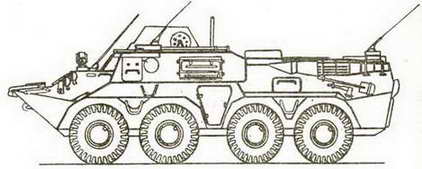

Командирский бронетранспортер БТР-80К.
БРОНИРОВАННАЯ МЕДИЦИНСКАЯ МАШИНА БММ-80 (ГАЗ-59039)
Состояние на вооружении с начала 90- годов
Разработчик КБ ГАЗ
Изготовитель АО ГАЗ
Производство серия
База . БТР-80
Колесная формула 8x8
Боевая масса, т 12,6
Длина, мм 7700
Ширина, мм 2900
Высота, мм . 2630
Клиренс, мм 495
