Состояние принят на вооружение в 1931 году.
разработчик . КБ ХПЗ
Изготовитель ХПЗ им. Коминтерна
Производство . серия 1932-33 гг
Боевая масса, т 10,5-11,3
Длина, мм:
– с пушкой вперед . 5350-5500
– корпуса 5350-5500
Ширина, мм 2230
Высота по крышу башни, мм 2160-2200
Клиренс, мм . 350
Ср. уд. давление на грунт, кг/см #178; 0,63
Преодолеваемые препятствия:
– подъем, град . 42
– брод, м 1,0
Тип двигателя карб."Либерти" (М-5)
Максимальная мощность, л.с 400
Удельная мощность, л.с./т 36,4
Максимальная скорость, км/ч:
– на колесах 72
– на гусеницах . 52
Запас хода, км . 200/120
Бронирование, мм:
– лоб корпуса 13
– лоб башни 13
Экипаж, чел 3
Вооружение:
– число х калибр, мм и тип
орудия 37 мм обр.1930 г.(Точкис")
(боекомплект, шт.) (92-96)
– число х калибр, мм и тип
пулеметов . 7,62 мм ДТ
(боекомплект, шт.) . (2709)
Прицел телескопический
Радиостанция . нет
Дополнительные сведения: Разработан на базе закупленных в США танков "Кристи". Корпус клепаный коробчатого сечения. В верхнем лобовом листе корпуса размещен входной люк механика водителя. Башня клепаная цилиндрической формы, в ней установлены пушка и пулемет. Переход с гусеничного хода на колесный занимает 30 мин. На базе БТ-2 в 1937 году был создан мостовой танк с опрокидываемым мостом грузоподъемностью 15 т и длиной 9,2 м. Танков БТ-2 было выпущено около 600 единиц. В дальнейшем на его базе созданы танки: БТ-5, БТ-7, БТ-7М, БТ-8 и другие. Танки принимали участие в боевых действиях на р. Халхин-Гол
Колесно-гусеничный танк БТ-2.
ЛЕГКИЙ КОЛЕСНО-ГУСЕНИЧНЫЙ ТАНК БТ-5
Состояние принят на вооружение
в 1933 году.
Разработчик КБ ХПЗ
Изготовитель ХПЗ им. Коминтерна
Производство . серия 1933-34 гг
Боевая масса, т 11,5
Длина, мм:
– с пушкой вперед 5350
– корпуса . 5350
Ширина, мм 2230
Высота по крышу башни, мм . 2200
Клиренс, мм . 350
Ср. уд. давление на грунт, кг/см #178; 0,65
Преодолеваемые препятствия:
– подъем, град 37-42
– крен, град 30-35
– ров, м 1,8-2,0
– стенка, м . 0,55
– брод, м . 0,9-1,0
Тип двигателя . карбюраторный М-5
Максимальная мощность, л.с 400
Удельная мощность, л.с./т 34,8
Максимальная скорость, км/ч:
– на колесах 72
– на гусеницах .-г 52
Запас хода, км 200/120
Бронирование, мм:
– лоб корпуса . 13
– лоб башни 13
Экипаж, чел 3
Вооружение:
– число х калибр, мм и тип
орудия . 45 мм обр. 1932 г.
(боекомплект, шт.) . (72)
– число х калибр, мм и тип
пулеметов . . 7,62 мм ДТ
(боекомплект, шт.) . (2709)
Прицел ТСМФ, ПТ-1
Радиостанция 71-ТК-1
Дополнительные сведения: Создан на базе танка БТ-2. Установленные в башне новой конструкции пушка и спаренный пулемет защищены маской. На танках без радиостанции боекомплект пушки доведен до 115 выстрелов. Выпущено около 1900 штук. Танки принимали участие в боевых действиях на р. Халхин-Гол. В 1934 году танк БТ-5 был заменен в производстве улучшенной модификацией – БТ-7.

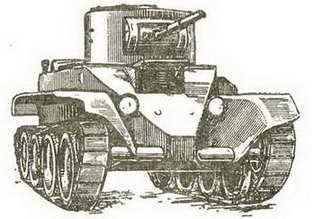

Колесно-гусеничный танк БТ-5.
Проекции колесно-гусеничного танка БТ-5.
Разрез танка БТ-5.
ЛЕГКИЙ КОЛЕСНО-ГУСЕНИЧНЫЙ ТАНК БТ-7
Состояние принят на вооружение в 1935 году.
Разработчик . КБ ХПЗ
Изготовитель ХПЗ им. Коминтерна
Производство серия 1935-39 гг
Боевая масса, т 13,8
Длина, мм:
– с пушкой вперед 5660
– корпуса 5660
Ширина, мм . 2230
Высота по крышу башни, мм 2700
Клиренс, мм 400
Ср. уд. давление на грунт, кг/см #178; 0,65
Преодолеваемые препятствия:
– подъем, град . 42
– брод, м 1,0
Тип двигателя . карбюраторный М-17Т
Максимальная мощность, л.с 400-500
Удельная мощность, л.с./т 36
Максимальная скорость, км/ч:
