Структура определения тела сообщения запроса RPC:

struct call_body {

 unsigned int rpcvers; /* Версия должна быть равна 2 */

 unsigned int prog; /* Это номер программы */

 unsigned int vers; /* Это версия программы */

 unsigned int proc; /* Определение процедуры */

 opaque_auth cred; /* Мандат, например userid */

 opaque_auth verf; /* Verifier для мандата */

 /* Здесь может быть зашифрованное поле */

 /* начало описания специфичных для процедуры параметров */

15.11.2 Кодирование в XDR

Сообщения запросов и ответов для данной версии программы или процедуры имеют фиксированный формат. Тип данных поля определяется положением этого поля в сообщении. Длина каждого поля должна быть кратна 4 байт. Многие параметры представляются целыми числами без знака длиной в 4 байта. Например, процедура с номером 5 будет представлена как:

00 00 00 05

Строки ASCII кодируются как 4-октетное целое число, содержащее длину строки со следующими далее символами ASCII, дополненными до полей, кратных 4 байт. Например, строка README будет выглядеть как:

(длина строки = 6) R E A D M E (заполнитель)

00 00 00 06 52 45 41 44 4D 45 00 00

Альтернативный метод определения и кодирования специфицирует стандарт описания данных в первой абстрактной синтаксической нотации OSI (OSI Abstract Syntax Notation 1 — ASN.1) и стандарт базовых правил кодирования (Basic Encoding Rules — BER,). ASN.1 и BER используются некоторыми приложениями TCP/IP. Наиболее значимым из них является Simple Network Management Protocol (SNMP).

Стандарт кодирования BER предполагает размещение перед каждой порцией данных специального поля, идентифицирующего эти данные и определяющего их длину (ASN.1 и BER обсуждаются в главе 20). Преимущество XDR состоит в том, что данные кодируются существенно меньшим количеством байт, а недостаток — в том, что каждое поле должно быть в предопределенном месте сообщения.

15.12 Программные интерфейсы RPC и XDR

Приложения клиент/сервер для RPC строятся на основе библиотеки подпрограмм для создания, отправки и получения сообщений RPC. Другие программы библиотеки служат для преобразования между локальным представлением данных для параметров сообщения и форматом XDR. Типичная подпрограмма RPC:

int callrpc (хост, номер_программы, номер_версии, номер_процедуры, входная_программа, входные_параметры, выходная_программа, выходные_параметры)

Параметр "хост" идентифицирует компьютер сервера, номер_программы определяет программу, а номер_процедуры — выполняемую процедуру. Передаваемые в сообщении запроса входные параметры описываются структурой входные параметры, а входная_программа преобразует эти параметры в формат XDR. Когда прибывает ответ, программа выходная программа преобразует параметры ответа XDR в локальный формат и сохраняет их в структуре выходные параметры.

Компании NetWise и Sun разработали комплект программных инструментов, который упрощает создание приложений клиент/сервер для RPC и скрывает от разработчика запросы RPC нижнего уровня.

15.13 Введение в NFS

Сетевая файловая система (Network File System — NFS) — это архитектура файлового сервера для различного оборудования, операционных систем, транспортных протоколов или сетевых топологий. Однако первоначально она была разработана для Unix.

Перед использованием NFS хост клиента проводит монтирование (mounting) удаленного поддерева каталогов в свою собственную файловую систему, посылая запрос RPC к программе mount сервера.

Конечный пользователь или приложение могут даже не догадываться о существовании NFS. Когда формируется запрос на выполнение операции с файлами (например, открытие, чтение, запись, копирование, переименование, удаление и т.д.) и нужный файл находится на удаленном сервере, то операционная система переадресует запрос в NFS. Запрос пересылается в сообщении RPC. Входные и выходные параметры кодируются по стандарту XDR.

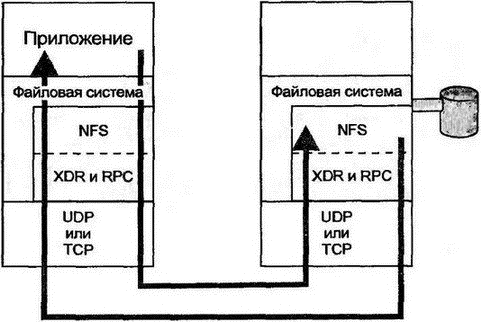

На рис. 15.8 показаны компоненты для поддержки запроса NFS. Обычно NFS реализуется поверх транспортного протокола UDP, однако современные продукты работают через соединения TCP. UDP прекрасно подходит в том случае, когда клиент и сервер находятся в одной локальной сети. TCP более применим для коммуникаций через региональные сети, в которых требуется вычисление тайм-аута повторной пересылки и согласование нагрузки.

Рис. 15.8. Компоненты поддержки NFS
