3) устройство спонсонов на уровне дымовой трубы для 8-ствольных установок «пом-пом» и замену одноствольных орудий в средней части корабля двухствольными 102-мм.

Это был первый корабль, имевший ангары – тяжелые по весу и ставшие дополнением к его силуэту. Этот дополнительный вес на палубе почти ничем не компенсировался, что, естественно, привело к некоторой потере осойчивости. И тем не менее на это пошли, принимая во внимание увеличение остойчивости вследствие установки булей во время предыдущей модернизации. Однако значение остойчивости спустя несколько лет уже не удовлетворяло новым, более строгим стандартам.

Предыдущие модификации «Старой леди»- так корабль нежно называли во время второй мировой войны – могли рассматриваться как всего лишь косметические операции по сравнению с полной разборкой внутренней части и реконструкцией, которая на корабле проводилась в течение 1934-1937 гг. Испытания показали, что все старые большие корабли уязвимы во время становящихся более эффективными торпедных, минных и бомбовых атак, поэтому подводную и палубную защиту нужно было радикально усилить. Но, поскольку скорость линкоров в зарубежных флотах все более увеличивалась и ясно было, что этот процесс будет продолжаться, задача стояла сохранить скорость 24 узла, которую «Уорспайт» мог еще развить в случае необходимости. Нельзя было ограничиться только лишь увеличением толщины брони, поскольку это повлекло бы за собой дополнительное водоизмещение и, следовательно, уменьшение скорости. Корабли типа «Куин Элизабет» были очень тяжелыми, с проектным соотношением веса корпуса к водоизмещению ниже чем обычно, и на протяжении последних двадцати лет происходило постоянное повышение водоизмещения. Эффективность реконструкции зависела от экономии веса, которая стала возможной благодаря установке современных котлов высокого давления и новых турбин, также можно было отказаться от тяжелой боевой рубки и четырех 6-д орудий вместе с броней.

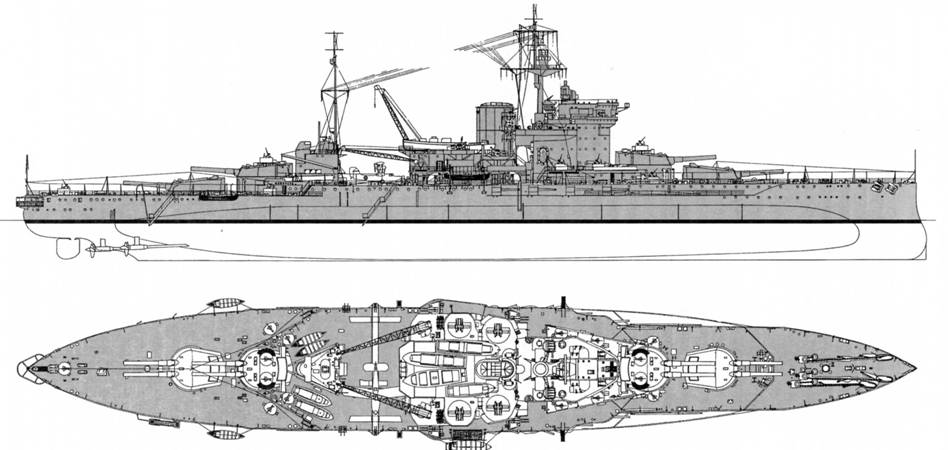

Линейный корабль «Уорспайт»

Вид корабля после модернизации 1934-1936 гг.

Замена машин и котлов означала разборку корабля, вскрытие палуб и «потрошение» средней части корпуса. Демонтаж переборок в машинных отделениях существенно лишал корабль его продольной прочностии, и требовалась огромная осторожность и внимательность, чтобы сохранить невредимым корпус. Первый этап работ вызвал немало опасений у портсмутских судоремонтных инженеров. Большая концентрированная весовая нагрузка в районе орудийных башен вкупе с большими открытыми площадями вызвала увеличение деформации, что было трудно исправить.

Надпалубные переделки включали строительство башенноподобной надстройки, несущей посты управления артогнем и заменившей бывший мостик, а также установку трубчатой мачты вместо тяжелой треноги. Расположенные в середине корабля два ангара, укрывавшие два самолета «Валрус», служили платформой для четырех многоствольных «пом-помов» и новой шлюпочной палубой, так как пространство, где прежде складировались шлюпки, заняла установленная между надстройками поперечная катапульта.

Увеличение угла возвышения орудий главного калибра с 10° до 30° было максимальным на тяжелых кораблях того периода и неизбежно влекло за собой усиление орудийных установок и надстроек, чтобы противостоять эффекту отдачи. Дальность стрельбы возросла с 23 230 до 29 260 метров при использоании улучшенного снаряда – невероятная дистанция стрельбы даже против наземных целей.

Уверенность в необходимости 152-мм батарей в качестве противоминного оружия, к сожалению, еще сохранялась, но от носовых и кормовых орудий отказались, поскольку орудия, которые не могли быть использованы против обеих – морских и воздушных – целей, не имели больше места на борту корабля. За границей 127-мм «двухцелевое» орудие получило одобрение во флоте США, где бортовые батареи на кораблях были защищены броней, и новые образцы орудий распределялись вдоль палубы, чтобы иметь большие сектора обстрела как по морской, так и воздушной цели. На континенте такое бортовое вооруженение было оставлено только на кораблях, которые не стоили модернизации, и Италии пришлось начать большую всестороннюю модернизацию своего флота с заменой бортовых батарей на меньшие универсальные орудия в палубных башнях.

Четыре 8-ствольных установки «пом-пом», – в качестве зенитного вооружения превосходившие все, что есть на борту, – установленные вокруг дымовой трубы с двуствольными зенитными 102-мм орудиями типа Mk. XVI, расположенными ниже, на верхней палубе, и многоствольные автоматы на крышах башни являлись вполне адекватной защитой, согласно стандартам того времени, против бомбардировщиков и торпедоносцев. Дополнительные «бофорсы» и «эрликоны» корабль получил во время войны 1939-1945 гг.

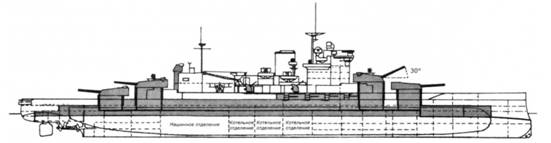

Линейный корабль «Уорспайт»

Наружный вид по состоянию на 1942-1943 годы

Все торпедные аппараты демонтировали, их места использовали для размещения дополнительных боеприпасов. С удалением носовых 152-мм орудий полубак удлинили дальше в корму, и палуба расширилась так, что имевшие орудийные порты борта заливались водой так же, как и раньше. Кормовые орудийные порты ниже башен «X» и «Y», оставшиеся от 152-мм орудий, снятых с линкора вскоре после вступления в строй, зашили металлическими листами.

Броня с батарей снятых орудий была удалена, а кормовая переборка сдвинута в носовую часть, однако броня для амбразур справа в корме оставлена – она создавала собой переборку неправильной формы между основанием барбета и бортом корпуса.

Над орудийными погребами и машинными отделениями установили в качестве горизонтальной защиты дополнительную броню. 25-мм обшивку на средней палубе усилили 102-мм броней над орудийными погребами и 63,5-мм броней над машинными отделениями. В носовой части, от пространства под барбетом башни «А» к переборке за броневым поясом, главная палуба была усилена 51 -мм броней для защиты жилых палуб.
