Опыт русско-японской войны показал, что корабли погибали от удара торпеды или мины только в том случае, если торпеды взрывались в районе орудийных погребов. Эта 1-2 -д переборка, на которую выделили значительную часть увеличенного на «Беллерофоне» водоизмещения, стала первым шагом на пути усиления защиты против торпед, мощность и точность попадания которых все более повышались. Поэтому усилению противоминной защиты уделялось все больше внимания при проектировании новых кораблей.

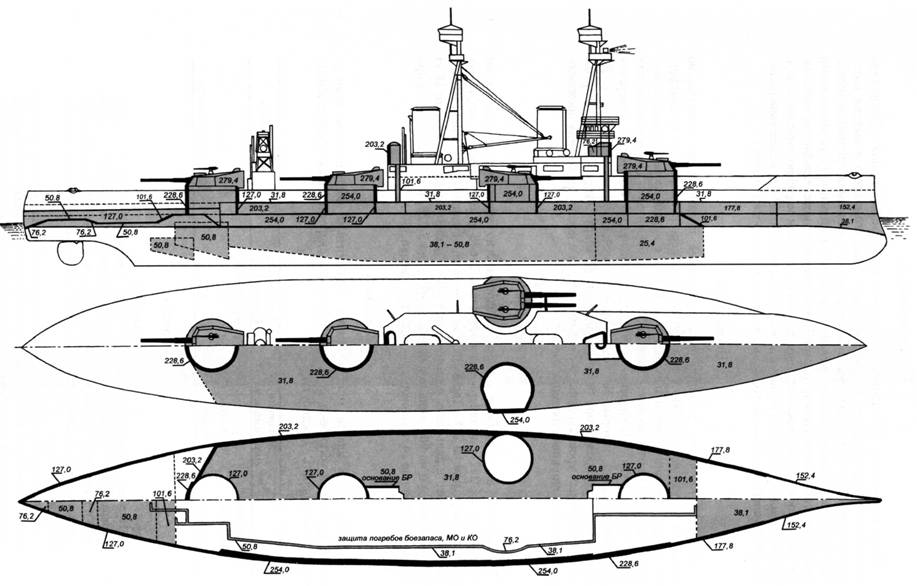

«Беллерофон». Схема распределения броневой защиты

Хотя, по мнению большинства экспертов, внешние очертания «Дредноута» отличались простотой и в то же время внушали страх, его рангоут и такелаж вызывали на флоте много критики. Маленькая треногая мачта была предметом насмешек и требовала замены на более красивый двухмачтовый рангоут с размещенными наверху постами управления артиллерийским огнем и радиотелеграфными мачтами. На «Беллерофоне» две высокие треногие мачты придали кораблю гармоничный и красивый силуэт. Во время модернизации, проведенной в 1914 г., вследствие развития радиотелеграфной связи, топ-мачты укоротили до коротких шестов.

Принятое на флоте дистанционное управление прожекторами значительно изменило силуэт, когда в 1914 г. прожектора были перегруппированы на платформах вокруг оснований мачт и дымовых труб. В 1917 г. новый способ установки был принят на всем флоте: прожектора располагались в башенках и при необходимости могли подниматься. Наблюдение осуществлялось через смотровые отверстия на нижнем уровне, которые защищали от ослепляющего света прожекторов. На «Беллерофонах» прожектора были сгруппированы вокруг второй дымовой трубы по три на разных уровнях. Дополнительный мостик и посты управления прожекторами производили впечатляющий эффект.

Механизмы и котлы были как на «Дредноуте», но вместимость угольных ям уменьшили на 252 т и теперь она составляла 2 648 т. Вместимость нефтяных цистерн сократили на 278 т (до 842 т), а патентованное топливо увеличили на 50 т (до 170 т). В итоге дальность плавания сократилась на 760 миль при скорости 18 уз (до 4 250 миль) и на 900 миль при скорости 10 уз (до 5 720 миль). Расход угля при плавании в течение 24 ч. со скоростью 9,5 уз составлял 360 т.

Корабли этого класса могли служить абсолютным воплощением преимуществ турбинной установки, поскольку они имели скорость, даже превышающую проектную скорость «Дредноута».

Мощность механизмов, л.с. Расход угля, фунт на 1 л.с. Скорость, уз

«Беллерофон» 21,8 (позже 22,1)

«Сьюперб» 25 400 1,38 21,64

«Тэмерэр» 24600 1,74 22,07 (максимальная)

Построен в Портсмуте (с декабря 1906 г. по февраль 1909 г.). Вступил в строй в феврале 1909 г. вошел в составе Флота Метрополии. С апреля 1909 г. по май 1912 г. в составе 1-й эскадры Флота Метрополии. 26 мая 1911 г. столкнулся с «Инфлексиблом» в Портлэнде. В мае 1912 г. в составе 1-й эскадры линкоров Флота Метрополии.

После начала Первой мировой войны в августе 1914г. вошел в состав 4-й эскадры линкоров Гранд Флита. Участвовал в Ютландском сражении. Повреждений не получил. В 1919 г. выведен в резерв. Переоборудован в учебный корабль. По условиям Вашингтонского договора в ноябре 1921 г. продан на слом.

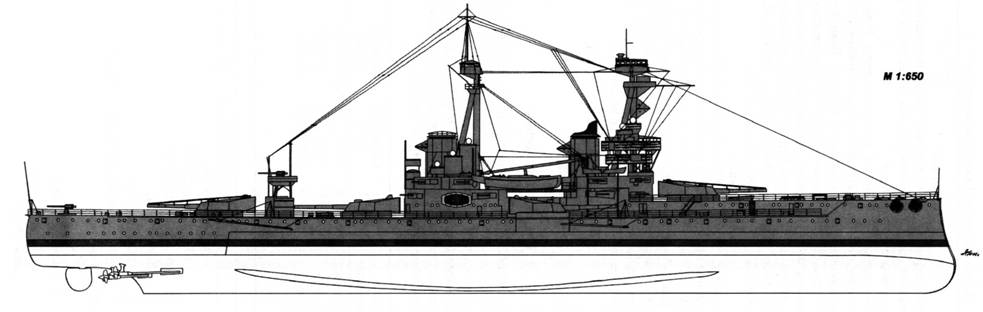

«Беллерофон». Внешний вид корабля по состоянию на 1918 г.

Построен в Эльсвике (с февраля 1907 г. по май 1909 г.). Вступил в строй 29 мая 1909 г. в составе 1-й эскадры Флота Метрополии. В мае 1912 г. переведен в 1-ю эскадру линкоров Флота Метрополии.

Во время войны служил в составе 1-й эскадры линкоров Гранд Флита. Участвовал в Ютландском сражении. Был флагманским кораблем 4-й эскадры линкоров под командованием контр-адмирала А.Л.Даффа. Повреждений не по-лучил. В 1918 г. переведен в Средиземноморский флот после капитуляции Турции. Был флагманом флота союзников в Дарданеллах (флаг вице-адмирала Гоу-Кэлсорпа). В 1919 г. выведен в резерв. Переоборудован в учебный корабль. Выведен из списков флота по условиям Вашингтонского договора. Использовался как корабль-мишень. Продан на слом в декабре 1922 г.

Построен в Девонпорте (с января 1907 г. по май 1909 г.) Вступил в строй в составе 1-й эскадры Флота Метрополии. В мае 1912 г. переведен в 1-ю эскадру линкоров Флота Метрополии. Во время войны служил в составе 4-й эскадры линкоров Гранд Флита. Участвовал в Ютландском сражении. Повреждений не получил. В 1918 г. в составе Средиземноморского флота. В 1919 г. служил в качестве учебно-тренировочного корабля для кадетов. По условиям

Вашингтонского договора, продан в декабре 1922 г. на слом.
